14、请你分别画出用电压表、电流表、滑动变阻器、小灯泡、电源(干电池)、开关、导线等器材测量小灯泡的伏安特性曲线的实验电路图，及测量电源电动势和内阻的实验电路图。

13、(1)某学生用螺旋测微器在测定某一物体宽度时，测得的结果如图所示，则该物体的宽度是　　　　　 。

(2)使用中值电阻(刻度中央的电阻值)为24Ω(×l挡)的多用　 电表测量两个定值电阻(阻值约为R₁=20Ω和R₂=30kΩ)。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：

　　　　　　　　 A．转动选择开关置于“×1k” 挡

　　　　　　　　 B．转动选择开关置于“×100”挡

　　　　　　　　 C．转动选择开关置于“×10” 挡

　　　　　　　　 D．转动选择开关置于“×1”　 挡

　　　　　　　　 E．转动选择开关置于“OFF”挡

　　　　　　　　 F．将两表笔分别接触R₁两端，读出R_l的阻值后随即断开

　　　　　　　　 G．将两表笔分别接触R₂两端，读出R₂的阻值后随即断开

　　　　　　　　 H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度所选操作的合理

顺序是_________　　　　 _____.

12、(4分)电流表的满偏电流，把它改装成如图所示的两个量程的电压表，则=　 　　　　　， =　　　　　

11、用伏安法测电阻，有如下两种电路连接方式，若采用(a)方式，则测量值　 　　真实值(填大于、等于、小于)，若采用(b)方式，则测量值　 　　　真实值(填大于、等于、小于)。

10、下列说法，正确的是(　　 )

A．电源向外电路提供的电能越多，表示电动势越大

B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功

C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大

D．电动势越大的电源，将其他形式的能转化为电能的本领越大

9、关于电功和电热．以下说法正确的是(　　 )

A．外电路电流做的功一定等于电热　　

B．外电路中电流所做的功一定大于电热

C．只有在外电路是纯电阻的情况下．电功才等于电热

D．当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热

8、电源电动势和内电阻都保持一定， 外电路的电阻逐渐减小的过程中，下现说法正确的是(　　 )

　　　 A．电源的路端电压一定逐渐减小　　　　　　 B．电源输出功率一定逐渐减小

C．电源内部消耗的功率一定逐渐减小　　 D．电源的供电效率一定逐渐减小

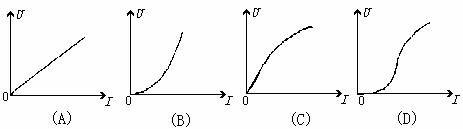

7、一个标有“220V，60W”的白炽灯泡，加上的电压由零逐渐增大到220V，在此过程中，电压(U)和电流(I)的关系可用图线表示。图中的A、B、C、D四个图线中，肯定不符合实际的是(　　 )

6、如图所示的电路中，电池的电动势为是两个阻值固定的电阻。当可变电阻R的滑片向a点移动时，通过R₁的电流I₁和通过R₂的电流I₂将发生的变化是(　　 )

　　　　 A．　 　　 B．

　　　　 C．　 　　　 D．

5、一个伏特表由电流表G与电阻R串联而成，如右图所示，若在使用中发现此伏特表的读数总比准确值稍小些，采用下列哪种措施可能加以改进？(　　 )

A．在R上并联一个比R小得多的电阻

B．在R上并联一个比R大得多的电阻

C．在R上串联一个比R小得多的电阻

D．在R上串联一个比R大得多的电阻
