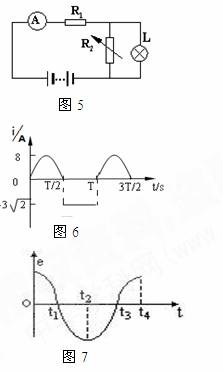

5．如图5所示，R ₁为定值电阻，R ₂为热敏电阻，L为小灯泡，当温度降低时

A．R ₁两端的电压增大。 　　B．电流表的示数增大。

C．小灯泡的亮度变大。　　 D．小灯泡的亮度变小。

4.如图4所示，理想变压器的输入端电压 u =311 sin100 πt(V) ，原副线圈的匝数之比为:n ₁ :n ₂=10:1；若图中电流表读数为 2 A ，则 　　　　　　　　　　　　　　　　　　　　

A.电压表读数为 220 V　　　 　　　　　B.电压表读数为 22 V

C.变压器输出功率为44 W　 　　　　　　D.变压器输入功率为 440 W

3．如图3所示为一种利用电磁原理制作的充气泵的结构示意图，其工作原理类似打点计时器。当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，以下选项中正确的是　　

A．电磁铁的上端为N极，小磁铁的下端为N极。

B．电磁铁的上端为S极，小磁铁的下端为S极。

C．电磁铁的上端为N极，小磁铁的下端为S极。

D．电磁铁的上端为S极，小磁铁的下端为N极。

1. 历史上有不少的科学家对“电学”与“磁学”的研究作出贡献，但真正把“电学”与“磁学”联系起来并通过实验验证“电”与“磁”的联系，发现电与磁间联系规律的科学家是

A.库仑和法拉第　　　　 　　　　　　B.奥斯特和法拉第　

C.库仑、安培和奥斯特　　　　　 　　D.安培、奥斯特和法拉第

16.如图所示，左侧匀强电场的区域宽度为L,电场强度为E,右侧匀强磁场的左右宽度为d ,磁场的上下区域很长，一质量为m、带电量为q的粒子，从电场的左边界A点静止释放，经电场加速后垂直进入磁场，出磁场时与入射方向的偏角为θ.(不计粒子重力)

求：(1)粒子离开电场时的速度；

(2)匀强磁场的磁感应强度；

(3)粒子在磁场中的运动时间.

15．在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0；电阻R₁=10，R₂=10，R₃=30，求：(1)流经电源的电流 ；(2)电阻R₁在1分钟内产生的热量.

14.两个半径均为R=1m的圆形平板电极，平行正对放置，相距为d=0.5m，板间电场可以认为是均匀的.一个带电量C，质量kg的带电粒子，从正极板边缘以某一初速度v₀=10m/s_.垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心.忽略重力和空气阻力的影响，求：

(1)粒子在板间的运动时间

(2)极板间的电势差U

13．在“测量金属丝的电阻率”的实验中：已知电阻丝的电阻R_X约为10 Ω，现备有下列器材供测量该电阻丝的电阻时选用：

A．量程为0-0.6A，内阻为0.5Ω的电流表A₁

B．量程为0-3A，内阻为0.1Ω的电流表A₂

C．量程为0-3V，内阻为6kΩ的电压表V₁

D．量程为0-15V，内阻为30kΩ的电压表V₂

E．阻值为0-1kΩ，额定电流为0.5A 的滑动变阻器R₁

F．阻值为0-50Ω，额定电流为2A 的滑动变阻器R₂

G．电动势为4V、内阻约为2Ω的蓄电池E

H．开关S，导线若干

(1)除选用G、H外，还应选用的器材是(只填代号)电流表　　　 ，电压表　　　 ，滑动变阻器　　　 ，

(2)在本题虚线方框中画出用伏安法测上述电阻丝电阻的电路图

11．按照有效数字规则读出以下各测量仪器的的测量值.

(1)螺旋测微器的读数　　　　 mm,

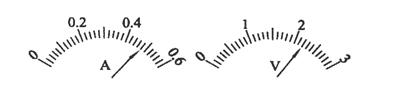

(2)电流表的示数是　　　　 　A，电压表的示数是　 　　　　　V.

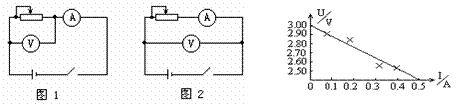

内电阻r=_________．
