6．如图所示是一台理想自耦变压器，在a、b之间接正弦交流电，A、V分别为理想交流电流表和交流电压表。若将调压端的滑动头P向上移动，则(　　 )

　　　 A．电压表V的示数变大

　　　 B．变压器的输出功率变大

　　　 C．电流表A的示数变小

　　　 D．电流表A的示数变大

5．个矩形线圈在匀强磁场中转动产生的交变电流e =(V)，那么(　　 )

　　　 A．该交变电流的频率是l00 Hz　 　　　　　

　　　 B．当t = 0时，线圈平面恰好与中性面垂直

　　　 C．当t =s时，　　　　　　 　　　　　　

　　　 D．该交变电流电动势的有效值为V同

4．一矩形线圈在匀强磁场中匀速转动时产生的感应电动势e随时间变化关系如图所示，则下列说法正确的是　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．t₁时刻穿过线圈的磁通量最大

　　　 B．t₂时刻穿过线圈的磁通量的变化率最大

　　　 C．t₃时刻穿过线圈的磁通量为零

　　　 D．每当e的方向改变时，穿过线圈的磁通量的绝对值都是最大

3．如图所示，一带负电的油滴，从坐标原点O以速率v₀射入水平向右的匀强电场，v₀的方向与电场方向成θ角，已知油滴质量为m，测得它在电场中运动到最高点P时的速率恰为v₀，设P点的坐标为(x_P，y_P)，则应有　　　　　　 (　　 )

　　　 A．x_P>0

　　　 B．x_P<0

　　　 C．x_P=0

　　　 D．x_P的正负与v₀有关

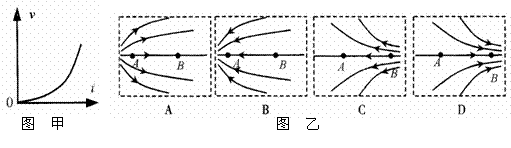

1．一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v-t图象如图甲所示．则A、B两点所在区域的电场线分布情况可能是图乙中的(　　 )

　　　 A．负点电荷一定位于M点左侧　 　

　　　 B．带电粒子在a点的加速度大于在b点的加速度

　　　 C．带电粒子在a点时的电势能小于在b点时的电势能

　　　 D．带电粒子从a到b过程中动量大小逐渐减小

19．(8分)如图所示，A、B、C、D分别为p-V图中矩形的顶点，其中AB、CD为等容线，BD、AC为等压线。在A、B和C三点气体温度分别为T_A、T_B和T_C，

求：(1)D点的温度T_D。

(2)矩形对角线交点H处的温度T_H。

20(8分)如图，粗细均匀、两端开口的U形管竖直放置，两管的竖直部分高度为20cm，内径很小，水平部分BC长14cm。一空气柱将管内水银分隔成左右两段。大气压强P₀＝76cmHg。当空气柱温度为T₀＝273K、长为L₀＝8cm时，BC管内左边水银柱长2cm，AB管内水银柱长也为2cm。求：

(1)右边水银柱总长是多少？

(2)当空气柱温度升高到多少时，左边的水银恰好全部进入竖直管AB内？

(3)为使左、右侧竖直管内的水银柱上表面高度差最大，空气柱温度至少要升高到多少？

18．(6分)如图所示，实线是沿x轴传播的一列简谐横波在t＝0时刻的波形图，虚线是这列波在t＝0.05 s时刻的波形图．则：

⑴求该波可能的传播速度；

⑵若该波的波速是320 cm/s，其传播方向如何？

17．(6分)在真空中波长为λ＝750nm的单色光，以45°的入射角从真空射向折射率为n=的某种玻璃中，已知光在真空中的速度为c＝3×10⁸m/s，求：

⑴光在玻璃中的折射角； ⑵光的频率； ⑶光在玻璃中的速度。

16．(8分)有五个同学做实验，各组实验数据列于下表，若每位同学用刻度尺测长度，用秒表测时间的技术水平都一样，那么　　　 组测量结果更准确，由此计算出的重力加速度的大小约为　　　

实验条件，数据记录表格

组别	摆球材料	最大摆角	摆长(m)	全振动次数	所测时间(s)
A	木		0．41	10	23．6
B	铝		0．50	50	87．2
C	铁		0．80	50	90．0
D	铜		0．60	30	70．8
E	铅		0．80	30	71．8

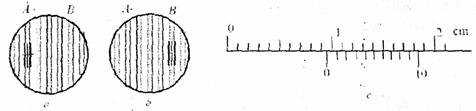

15．(8分)(1)如图所示，某同学在做“用双缝干涉测光的波长”实验时，第一次分划板中心到刻度线对齐A条纹中心时(图a)，游标卡尺的示数为O．03cm，第二次分划板中心刻度线对齐B条纹中心时(图b)，1O分度游标卡尺的示数如图c所示(游标尺上10个格的总长度为　 9mm)．已知双缝间距离为0．2mm,从双缝到屏的距离为0．75m.则图c中游标尺的示数

为　　　　　　　　　 cm．所测光波的　　　　　　　　　　　　 nm.

(2)在双缝干涉实验中发现条纹太密，难以测量，可以采用的改善办法是　　　

　 　A．改用波长较长的光(如红光)作为入射光　 B．增大双缝到屏的距离

　 C．减少双缝间距　　　　　　　　　　　　 　D．增大双缝间距
