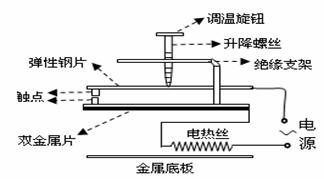

13、如图是电熨斗的结构图，它装有双金属片温度传感器，其作用是控制电路的通断，常温下右图中上下触点是　　　　 (填“接触”或“分离”)的，当温度升高时双金属片　　　　 _(填“上层”或“下层”)膨胀比另一层大。若需要设定更高的温度，则应该调节升降螺 丝向　　　 (填“上 ”或“下 ”)。

12、在如图所示的电路中，导线ab可以沿金属导轨在匀强磁场中做切割磁力线的运动。为了使电流表的指针向右偏转(电流从“+”接线柱流入电流表)，导线ab应他的运动是：(　 　)

A、向左加速 　B、向右加速

C、向左减速 　D、向右减速

11、 如图所示为光敏电阻自动计数器的示意图，其中A是发光仪器，B是传送带上物品，R₁为光敏电阻，R₂为定值电阻，此光电计数器的基本工作原理是(　 　　　)

A当有光照射R₁时，信号处理系统获得高电压

B当有光照射R₁时，信号处理系统获得低电压

C信号处理系统每获得一次低电压就记数一次

D信号处理系统每获得一次高电压就记数一次

10、传感器是采集信息的一种重要元件，如图1所示是一种电容式压力传感器，左边下面为可动电极，它的两端固定，当待测压力作用于可动电极时，使它发生形变，从而改变传感器的电容，若流经灵敏电流计的电流方向向左时，指针向右偏，则待测压力突然增大时( 　　　)

A．电容器的电容增大

B．电容器的电容减少

C．灵敏电流计指针向左偏　

　D．灵敏电流计指针向右偏

9、如图所示，电路(a)、(b)中，电阻R和自感线圈L的电阻值都很小。接通K，使电路达到稳定，灯泡S发光，下列说法正确的有(　　　 )

A、在电路(a)中，断开K，S将渐渐变暗

B、在电路(a)中，断开K，S将先变得更亮，然后渐渐变暗

C、在电路(b)中，断开K，S将渐渐变暗

D、在电路(b)中，断开K，S将先变得更亮，然后渐渐变暗

8、一个接在交流电路中的理想变压器，原线圈中的交流电与副线圈中的交流电，保持相同数值的物理量是(　　 　　)

A．电功率　　 B．电压　 　C．电量　 D．频率

7．如图所示演示装置，一根张紧的水平绳上挂着五个单摆，其中A、E摆长相同，先使A摆摆动，其余各摆也摆动起来，可以发现 (　　 )

A.各摆摆动的周期均与A摆相同　　　 B.B摆摆动周期最短

C. E摆振幅最大　　　　 　　　　　　D. C摆振幅最大

6、如图所示，一轻质弹簧竖直放置，下端固定在水平面上，上端处于a位置，当一重球放在弹簧上端静止时，弹簧上端被压缩到b位置。现将重球(视为质点)从高于位置的c位置沿弹簧中轴线自由下落，弹簧被重球压缩到最低位置d.所有阻力均不计，以下关于重球运动的正确说法应是(　　　　　 )

A、重球下落压缩弹簧由a至d的过程中，重球做减速运动。

B、重球来回的往复运动是简谐运动。

C、重球下落至d处获得最大加速度，且其值大于重力加速度g。

D、由a至d过程中重球克服弹簧弹力做的功小于小球由c下落至d处时重力势能减少量。

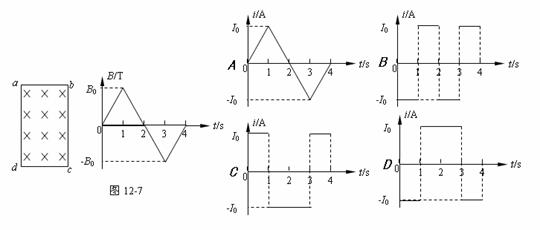

5、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在的平面垂直。规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图12-7所示。若规定顺时针方向为感应电流i的正方向，下列i-t图中正确的是(　　　 )

4、如图所示，在磁感应强度为B的匀强磁场中，有一边长为a的正方形线框在磁场中做速度为v的匀速运动，不计线框的内阻。在线框的AD边串一个内阻为R的伏特表，则AD两点间的电势差和伏特表的读数分别：(　　 　)

A、Bav，Dav　　　　 B、Bav，0

C、0，Bav　　　　 　D、0，0
