7.如图15-4-11所示，甲带正电，乙是不带电的绝缘物块，甲、乙叠放在一起置于粗糙的地板上，空间有垂直纸面向里的匀强磁场，用水平恒力F拉乙物块，使甲、乙无相对滑动一起向左加速运动，在加速阶段(　)

图15-4-11

A.甲、乙两物块间的摩擦力不断增大

B.甲、乙两物块间的摩擦力不断减小

C.甲、乙两物块间的摩擦力大小不变

D.乙物块与地面间的摩擦力不断增大

解析：加速阶段甲速度v增大，所受洛伦兹力f变大(f=Bqv)，对B压力增大，对地面压力增大，据F_f=μF_N，F_f增大，D对.而甲乙之间无相对滑动，整体加速度减小，甲乙摩擦力变小

答案：BD

6.地球的磁场可以使太空来的宇宙射线发生偏转.已知北京上空某处的磁感应强度为1.2×10 ^-4 T，方向由南指向北，如果有一速度v＝5.0×10⁵m/S的质子(带电荷量q＝1.6×10 ^-19C)竖直向下运动，则质子受到的洛伦兹力大小是_________N，方向_________.

解析：应用洛伦兹力公式以及左手定则即可判断.

答案：9.6×10^-18?　 向东

综合·应用

5.如图15-4-10所示，两平行板间有场强为E的匀强电场，方向竖直向下，一带电荷量为q的负粒子(不计重力)，垂直于电场方向以速度v飞入两板间.为了使粒子沿直线飞出，应在垂直于纸面内加一方向为________的匀强磁场，其磁感应强度B=_______.

图15-4-10

解析：若粒子沿直线飞出，须电场力与洛伦兹力相等.因电场力竖直向上，所以洛伦兹力竖直向下，根据左手定则判断出磁场方向垂直纸面向里，由qE=Bqv 得B=E/v.

答案：垂直纸面向里　 E/v

4.一个长螺线管中通有电流，把一个带电粒子沿中轴线射入(若不计重力影响)，粒子将在管中(　)

A.做圆周运动　　　　　　　　　　　 B.沿轴线来回运动

C.做匀加速直线运动　　　　　　　　 D.做匀速直线运动?

解析：通电长螺线管内部的磁场方向始终与中轴线平行，带电粒子沿磁场方向运动时，不受磁场力，所以一直保持原运动状态不变，正确答案是D.

答案：D

3.如图15-4-9所示，匀强磁场方向水平向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域.则(　)

图15-4-9

A.若电子从右向左飞入，电子也沿直线运动

B.若电子从右向左飞入，电子将向上偏转

C.若电子从右向左飞入，电子将向下偏转

D.若电子从左向右飞入，电子也沿直线运动

解析：若电子从右向左飞入，电场力向上，洛伦兹力也向上，所以上偏，B正确.若电子从左向右飞入，电场力向上，洛伦兹力向下.由题意，对正电荷qE=Bqv，与q无关，所以对电子两者也相等，所以电子从左向右飞，做匀速直线运动.

答案：BD

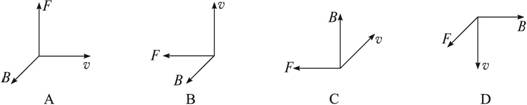

2.如图15-4-8所示的是磁感应强度B、正电荷速度v和磁场对电荷的作用力F三者方向的相互关系图(其中B垂直于F与v决定的平面，B、F、v两两垂直).其中正确的是(　)

图15-4-8

答案：D

1.关于带电粒子所受洛伦兹力F和磁感应强度B及粒子速度v三者之间的关系，下列说法中正确的是(　)

A.F、B、v三者必定均保持垂直

B.F必定垂直于B、v，但B不一定垂直于v

C.B必定垂直于F、v，但F不一定垂直于v

D.v必定垂直于F、B，但F不一定垂直于B

解析：根据左手定则，洛伦兹力垂直于B，也垂直于v，垂直于B与v所决定的平面，但B与v不一定垂直.

答案：B

7.电流表可以用来测量电压，但它的测量范围一般很小(U_g=I_g·R _g).为了测量较大的电压，需对其进行改装，即串联一个较大的适当电阻，以来增大测量范围，即增大量程.试分析说明改装后的电压表能否利用原来的刻度盘

解析：用电流表来测电压时，由于，即I∝U，所以实际测的还是电流，但必须将原来的刻度盘改为电压刻度盘.由欧姆定律知U_g=I_g·R_g，因此测量范围较小；要测较大的电压，必须给其串联一个适当的电阻，利用串联电阻具有分压作用及分压与电阻值成正比，让大部分电压降在电阻上.

答案：见解析.

6.用电流表测电流时，要串联在被测电路中，让电流流过电流表的线圈.任何一个电流表所能承受的电流都是一定的，当电流表中的电流超过该值时，不仅不能测量电流，而且还可能烧坏电流表.为此要在电路中并联一个较小的适当电阻，以来增大其量程，试分析说明改装之后的电流表为什么能承受较大的电流.

解析：电流表的改装是给原电流表并联一个比较小的适当电阻，这时流过原电流表线圈中的电流仍没有超过I_g，而把多余的电流通过所并联的分流电阻而分流.就整体改装后的电流表而言，测量范围增大了，而流过原电流表线圈的电流仍不会超过它的最大值I_g.

答案：见解析.

5.如图15-3-11所示，abcd是一竖直放置的矩形导线框，线框面积为S，放在磁感应强度为B的匀强水平磁场中，ab边在水平面内，且与磁场方向夹角成60°.若导线框中的电流为I，则线框所受安培力对某竖直的固定轴的力矩等于…(　)

?

图15-3-11

A.IBS?　　　　　　　　　 B.

C.?　　　　　　 D.由于线框边长及转轴未定，无法确定

解析：由前面的推导过程可知，M=NBIScosθN=1cosθ=cos60°=M=BIS/2.

答案：B
