14．在做“用油膜法估测分子的大小”的实验中，所用酒精油酸溶液的浓度为每10⁴ mL溶液中有纯油酸6 mL，用注射器测得1 mL上述溶液为75滴.把1滴该溶液滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油酸的轮廓形状，再把玻璃板放在坐标纸上，其形状如图所示，坐标中正方形方格的边长为1 cm.试求：

(1)油酸膜的面积是　　　　cm².

(2)每滴酒精油酸溶液中含有纯油酸的体积是　　mL.

(3)按以上实验数据估测出油酸分子直径为　　m.

江苏省仪征中学2010-2011年度第二学期期中考试

13．在用油膜法估算分子大小的实验中：

下面是一些实验步骤及注意事项：

A．配置油酸酒精溶液；

B．一定要仔细清洗浅盘，充分洗去油污、粉尘，以免给实验带来误差；

C．用注射器(或滴管)将V＝1 毫升油酸酒精溶液一滴一滴的滴入量筒中，并记下滴数n，计算出每滴油酸酒精溶液的平均体积V₀＝；

D．向浅盘里注入适量的水，并将痱子粉(或石膏粉)从盘的中央加入，使粉尽量洒厚一些，再用注射器(或滴管)从适当高处将一滴油酸酒精溶液滴在水面上；

E．等待油酸薄膜的形状稳定后，将玻璃板放在浅盘上，画出形状，用数格子法测算出面积S；

F．根据一滴油酸酒精溶液的体积V₀和膜的面积S计算出油酸薄膜的厚度L＝；

G．重复实验测几次油酸薄膜的厚度并求出平均值，即可认为就是油酸分子的直径．

以上实验步骤中错误和不妥的有_______(只填前面的字母)．

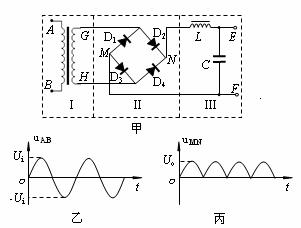

12．图甲是某小型家用电器电源部分的主要工作电路图，工作时Ⅰ部分变压器原线圈A、B两端与输出电压为220V的交流电源相连接，通过电路元件的工作最后在Ⅲ部分E、F两端输出6.0V的直流电．当A、B两端输入如图乙所示的交变电压时，在Ⅱ部分的M、N两端输出的电压如图丙所示．Ⅲ部分中的自感线圈L的直流电阻可忽略不计，关于该电路元件及其工作过程，下列说法中正确的是(　　 )

A．Ⅰ部分的变压器是降压变压器　　　　　

B．Ⅱ部分的M、N端输出电压的有效值为

C．Ⅲ部分的电容器C的作用是阻碍交流成分，导通直流成分

D．Ⅲ部分的自感线圈L的作用是阻碍直流成分，

11．如图所示，在两平行金属板中央有一个静止的电子(不计重力)，当两板间加上交变电压后，能使电子有可能做往返运动的电压是(　)

10．有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R =30–0.02F(F和R的单位分别是N和Ω)。下列说法正确是 (　　 )

A．该秤能测量的最大体重是1400N　　　　

B．该秤能测量的最大体重是1300N

C．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400A处

D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375A处

9.下面关于分子力的说法中，错误的是(　)

A.铁丝很难被拉长，这一事实说明铁丝分子间存在相互作用的引力

B.水很难被压缩，这一事实说明水分子间存在相互作用的斥力

C.将打气管的出口端封住后向下压活塞，当空气被压缩到一定程度后很难再被压缩，这一事实说明此时空气分子间的作用力表现为斥力

D.磁铁可以吸引铁屑，这一事实说明分子间存在相互作用的引力

8．右图为两分子系统的势能E_p与两分子间距离r的关系曲线。下列说法正确的是(　　 )

A．当r大于r₁时，分子间的作用力表现为引力

B．当r小于r₁时，分子间的作用力表现为斥力

C．当r等于r₂时，分子间的作用力为零

D．在r由r₁变到r₂的过程中，分子间的作用力做负功

7.下列说法中正确的是(　　 )

A．悬浮微粒越大，在某一瞬间撞击它的液体分子数就越多，布朗运动越明显

B．在使两个分子间的距离由很远(r>10^－9 m)减小到很难再靠近的过程中，分子间作用力先减小后增大，分子势能不断增大

C．温度升高，分子热运动的平均动能一定增大，但并非所有分子的速率都增大

D．气体的压强是大量气体分子频繁地碰撞器壁而产生的

6．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。它的电阻随一氧化碳浓度的变化而变化，在如图 所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳是否超标。有一种氧化锡传感器，其电阻的倒数与一氧化碳的浓度成正比，那么，电压表示数U与一氧化碳浓度C之间的对应关系正确的是　　 (　　 )　　　　　　

A．U越大，表示C越大，C与U成正比　　　

B．U越大，表示C越小，C与U成反比

C．U越大，表示C越大，但是C与U不成正比

D．U越大，表示C越小，但是C与U不成反比

5.图甲所示电路中， 为相同的电流表，C为电容器，电阻的阻值相同，线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在时间内　　 (　　 )

A．电流表的示数比的小

　B．电流表的示数比A₃的小

　C．电流表和的示数相同

　D．电流表的示数都不为零
