题目列表(包括答案和解析)
1、许多楼道照明灯具有这样的功能:天黑时,出现声音它就开启;而在白天,即使有声音它也没有反应,它的控制电路中接入的传感器是( )
①温度传感器 ②光传感器 ③声音传感器 ④热传感器
A.①② B.②③ C.③④ D.②④
23.(15分)有一种测量人体重的电子秤,其原理图如图中的虚线所示,它主要由三部分构成:踏板和压力杠杆AOB、压力传感器R(一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(其实质是电流表)。其中AO︰BO=4︰1。已知压力传感器的电阻与其所受压力的关系如下表所示:
压力F/N |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
…… |
电阻R/![]() |
300 |
270 |
240 |
210 |
180 |
150 |
120 |
…… |
设踏板和杠杆组件的质量不计,接通电源后,压力传感器两端的电压恒为4.5V,则:
(1)利用表中数据归纳出电阻R随压力F变化的函数关系式;
(2)该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘多少毫安处?
(3)如果某人站在踏板上,电流表刻度盘示数为20mA,这个人的体重是多少?
江苏省泰州中学2010-2011学年度第二学期
22.(12分)某科技兴趣小组,利用废旧物品制作了一个简易气温计:在一个空葡萄酒瓶中插入一根两端开口的玻璃管,玻璃管内有一段长度可以忽略的水银柱,接口处用石蜡密封,将酒瓶水平放置,如图所示。该小组测得酒瓶容积为480cm3,玻璃管内部横截面积为0.4cm2,瓶口外的有效长度为48cm。当气温为7℃时,水银柱刚好在瓶口位置。
(1)求该气温计能够测量的最高气温
(2)假设水银柱从瓶口处缓慢移动到最右端的过程中,密封气体从外界吸收了3J热量,则在这一过程中该气体的内能变化了多少?(已知大气压p0=1.0×105Pa)
21.(10分)如图所示,1、2、3为一定质量理想气体在p-V图中的三个状态。该理想气体由状态1经过程1→2→3到达状态3,其中2→3之间图线为双曲线。已知状态1的参量为:p1=1.0×105Pa,V1=2L,T1=200K。
(1)若状态2的压强p2=4.0×105Pa,则温度T2是多少?
(2)若状态3的体积V3=6L,则压强p3是多少?
20.(8分)已知某气泡内气体密度为1.29kg/m3,平均摩尔质量为0.029kg/mol。阿伏伽德罗常数NA=6.02×1023mol-1,取气体分子的平均直径为2×10-10m。若气泡内的气体能完全变成液体,请估算出液体体积与原来气体体积之比。(结果保留一位有效数字)

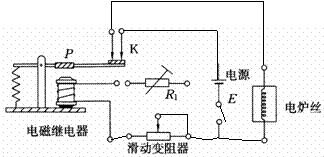

19.如图所示,现有半导体热敏电阻R1、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干。试设计一个温控电路:要求闭合开关后,温度超过某一温度时,电炉丝自动断电;低于某一温度时,又可以自动通电加热。
(1)请在图上连线,将热敏电阻R1接入电路。
(2)如果要求当温度更高时,电炉丝自动断电,则滑动变阻器的滑动触头应该向 (填“左”或“右”)移动。
18.某同学采用了“油膜法”来粗略测定分子的大小:将1cm3的油酸溶于酒精,制成了200cm3的溶液,测得50滴油酸的总体积为1cm3;将一滴该溶液滴在水面上形成一层油膜,待油膜层不再扩散时,将玻璃片盖在容器上,用水笔在玻璃片上描绘出油膜层的轮廓,再将玻璃片平放在坐标方格纸上,如图所示。已知方格纸每小格的边长为1cm,则油膜的面积为__________m2,该同学测出的油酸分子的直径为_________m(结果均保留一位有效数字)。
17.如图所示,竖直放置的弯曲管A端开口,C端封闭,密度为ρ的液体将B、C两段空气封闭在管内,管内液面高度差分别为h1、h2和h3,已知大气压强为p0,则B段气体的压强为 ,C段气体的压强为 。
16.空气压缩机在一次压缩空气的过程中,活塞对气缸中的气体做功为3.0×105J,同时气体的内能增加了2.5×105J,则此压缩过程中,气体 (填“吸收”或“放出”)的热量等于 J。
15.一定质量的理想气体
A.先等压膨胀,再等容降温,其压强必低于起始压强
B.先等温膨胀,再等压压缩,其体积必小于起始体积
C.先等容升温,再等压压缩,其温度有可能等于起始温度
D.先等容加热,再绝热压缩,其内能必大于起始内能
第Ⅱ卷(非选择题 共69分)
