4. 如图所示，平行导体滑轨MM' 、NN' 水平放置，固定在匀强磁场中，磁场方向与水平面垂直向下．滑线AB、CD 横放其上静止, 形成一个闭合电路,当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD受到的磁场力方向分别为

A．电流方向沿ABCD；受力方向向右　

　　 B．电流方向沿ABCD；受力方向向左

C．电流方向沿ADCB；受力方向向右　

　D．电流方向沿ADCB；受力方向向左

3．如图所示，带电粒子在匀强磁场中运动时所受洛伦兹力方向垂直纸面向外的是(　 )

1．关于电磁感应下面说法中正确的是． 　A．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生 　B．只要穿过线框的磁通量发生变化，线框中一定有感应电动势 　C．穿过线圈的磁通量越大，感应电动势越大 　D．穿过线圈的磁通量为零，感应电动势一定为零 　2．如图所示，一个长直导线穿过圆环导线的中心，并与圆环导线平面垂直；当长直导线中的电流逐渐减小时，环形导线内将． 　A．没有感应电流 　B．有逆时针方向的电流(俯视) 　C．有顺时针方向的电流(俯视) 　D．有电流，但方向不能确定

8．(12分)如图(甲)所示，边长为L=2.5m、质量m=0.50kg的正方形金属线框，平放在光滑的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上。t=0s时，金属线框的一边ab与磁场的边界MN重合．在力F作用下金属线框由静止开始向左运动．测得金属线框中的电流随时间变化的图象如图(乙)所示．已知金属线框的总电阻为R=4.0Ω．

(1)试判断金属线框从磁场中拉出的过程中，线框中的感应电流方向；

(2)t=5.0s时，金属线框的速度v；

(3)已知在5.0s内力F做功1.92J，那么，金属框从磁场拉出过程线框中产生的焦耳热是多少？

(4)金属线框即将离开磁场时拉力F的大小；

7．(8分)有一单摆做简谐振动的振动图象如图所示，当地的重力加速度为g=10m/s²，π²≈10。求：

(1)单摆的摆长；

(2)写出对应的振动方程；

(3)由回复力产生的最大加速度大小为a₁，t=1.25s时由回复力产生的加速度大小为a₂，a₁：a₂是多少？

6．(1)某同学在做“利用单摆测重力加速度”的实验时，有下列步骤，其中正确的是

　　　　　 (不定项)

A．取长度约1m的细线，一端固定在铁架台上，另一端栓一个小铁球

B．测出细线的长度即为单摆的摆长L

C．使小铁球离开其平衡位置约30cm的距离，将其静止释放

D．待小铁球摆动稳定后，当小铁球经过平衡位置时按下秒表开始计时

E．开始计时时记为1，当小铁球第50次经过平衡位置停止计时，所测时间为50个周期(t=50T)

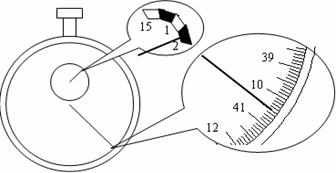

(2)若某次测量时间结果如图所示，则秒表的读数是　　　　　 s。

(3)若测出的g值较当地重力加速度的值偏大，可能原因是　　　　 (不定项)

A．小球的质量偏大

B．用摆线的长度当作摆长

C．将实际振动n次数误记为(n+1)次

D．摆线上端没有系牢，摆动过程因松动而使摆线变长

5．如图所示，A线框接一灵敏电流计，B线框放在匀强磁场中，B线框的电阻不计，具有一定电阻的导体棒可沿线框无摩擦滑动，今用恒力F向右拉CD由静止开始运动，B线框足够长，则通过电流计中的电流方向和大小变化是

A．G中电流向上，强度逐渐增强

B．G中电流向下，强度逐渐增强

C．G中电流向上，强度逐渐减弱，最后为零

D．G中电流向下，强度逐渐减弱，最后为零

4．如图所示，理想变压器原、副线圈的匝数比是10:1，原线圈输入交变电压u=120sin100πtV，O为副线圈中心抽出的线头，电路中两个电阻R₁=1Ω，R₂=2Ω。下列关于电路的分析正确的是

A．开关S断开时，电流表示数为0.4A

B．开关S断开时，两电阻总的电功率为96W

C．开关S闭合时，电流表示数为0.45A

D．开关S闭合时，两电阻总的电功率为54W

3．如右图所示，一个金属导体做成的三角形线圈，以恒定速率v运动，从无场区进入匀强磁场区，然后出来，若取逆时针方向为电流的正方向，那么图下中所示的哪个图象能正确地表示回路中的电流随时间的函数关系(已知L＞d))

2．一洗衣机在正常工作时非常平稳，当切断电源后发现先是振动越来越剧烈，然后振动逐渐减弱，对这一现象下列说法正确的是

A．正常工作时，洗衣机波轮的运转频率大于洗衣机的固有频率

B．正常工作时，洗衣机波轮的运转频率小于洗衣机的固有频率

C．当洗衣机振动最剧烈时，波轮的运动频率恰好等于洗衣机的固有频率

D．当洗衣机振动最剧烈时，洗衣机的固有频率最大
