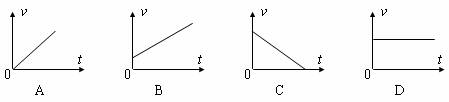

3．以下表示物体做匀速直线运动的速度图象的是(　 )

2．在下列研究中，可以把物体看成质点的是(　 )

A．分析乒乓球的“弧旋球”　　　　　 B．研究地球自转时的地球

C．研究车轮旋转情况时的车轮　　　　 D．研究某同学骑自行车回校的速度

1．下面给出的物理量中，为标量的是(　　 )

A．位移 　 B．路程　 　　　C．力　　D．速度

21、(12分)如图所示，一矩形线圈在匀强磁场中绕OO’轴匀速转动，磁场方向与转轴垂直，线圈匝数n=40匝，ab边长l₁=0.5m，bc边长l₂=0.4m，线圈总电阻r=1Ω。线圈转动的角速度ω=100rad/s，磁场的磁感应强度B=0.2T。线圈两端外接R=9Ω的电阻和一个理想交流电流表。

求：(1)从图示位置开始计时，闭合电路中电流随时间变化的函数表达式；

　　　 (2)电流表的示数；

(3)电阻R上消耗的电功率。

20.(12分)如图所示，U形导线框MNQP水平放置在磁感应强度B＝0.2T的匀强磁场中，磁感线方向与导线框所在平面垂直，导线MN和PQ足够长，间距为0．5m，横跨在导线框上的导体棒ab的电阻r＝1.0Ω，接在NQ间的电阻R＝4.OΩ，电压表为理想电表，其余电阻不计．若导体棒在水平外力作用下以速度ν＝2.0m/s向左做匀速直线运动，不计导体棒与导线框间的摩擦．

(1)通过电阻R的电流方向如何? 　　

(2)电压表的示数为多少?

(3)若某一时刻撤去水平外力，则从该时刻起，在导体棒运动1.0m的过程中，通过导体棒的电荷量为多少?

19、(8分)一理想变压器，原线圈匝数n₁=1100，接在电压220V的交流电源上，当它对11只并联的“36V，60w”的灯泡供电时，灯泡正常发光。

求出： (1) 副线圈的匝数n₂？　　 (2) 通过原线圈的电流 I₁？

18、(8分) 如图是一个正弦式电流的图像，根据图像求出它的

(1)周期　 (2)频率　　 (3)电流峰值　　 (4)电流的有效值

17. 如图所示，金属圆环套在光滑的绝缘水平杆上，左侧一条形磁铁，正沿圆环轴心方向朝环运动。则可以判断，圆环中的感应电流方向为(从右往左看)　　　　 (填“顺时针”或“逆时针”)，环受安培力作用会向　　　　 (填“右”或“左”)运动，而且，环的面积有　　　　 (填“增大”或“缩小”)的趋势。

16、如图所示，圆形金属环竖直固定穿套在光滑的水平导轨上，条形磁铁沿导轨以初速度V向圆环运动，其磁铁的轴线过圆环的圆心，则磁铁在穿过环之前做　　　 运动(填“加速”“匀速”或“减速”下同)，穿过环之后的短时间内做　　　 运动。

15、用测微器测量圆柱器的直径,示数如甲图所示,此示数为　　　　　　　 mm,

用分度为0.05mm的游标卡尺测

某物体的厚度时,示数为图乙所示

,此示数为　　　　　　 mm.
