题目列表(包括答案和解析)

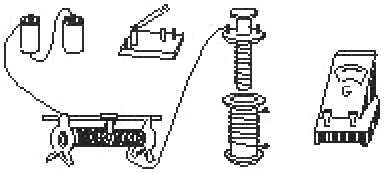

12.(9分)下图为“研究电磁感应现象”的实验装置.
(1)将图中所缺的导线补接完整.
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后可能出现的情况有:
a.将原线圈迅速插入副线圈时,灵敏电流计指针将__________.
b.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,灵敏电流计指针将________.
11、(6分)有五个同学做实验,各组实验数据列于下表,若每位同学用刻度尺测长度,用秒表测时间的技术水平都一样,那么_ ____组测量结果更准确,由此计算出的重力加速度的大小约为________.
实验条件,数据记录表格
组别 |
摆球材料 |
最大摆角 |
摆长(m) |
全振动次数 |
所测时间(s) |
A |
木 |
![]() |
0.41 |
10 |
23.6 |
B |
铝 |
![]() |
0.50 |
50 |
87.2 |
C |
铁 |
![]() |
0.80 |
50 |
90.0 |
D |
铜 |
![]() |
0.60 |
30 |
70.8 |
E |
铅 |
![]() |
0.80 |
30 |
71.8 |
10.如图,MN是一根固定的通电直导线,电流方向向上.今将一金属线框abcd放在导线上,让线框的位置偏向导线的左边,两者彼此绝缘.当导线中的电流突然增大时,线框整体受力情况为( )
A.受力向右; B.受力向左;
C.受力向上; D.受力为零;
上杭一中2010-2011学年第二学期高二期中考试
物理试题
第Ⅱ卷(非选择题,共60分)
9.如图所示,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略,下列说法中正确的是( )
A.合上开关K接通电路时,A2始终比A1亮
B.合上开关K接通电路时,A2先亮,A1后亮,最后一样亮
C.断开开关K切断电路时,A2先熄灭,A1过一会儿才熄灭
D.断开开关K切断电路时,A1先熄灭,A2过一会儿才熄灭
8. 一束可见光射到置于空气中的平行玻璃砖上,穿过玻璃砖后从下表面射出,变为a、b两束平行单色光,如图所示。如果光束b是蓝光,
则光束a可能是( )
A. 红光
B. 黄光
C. 绿光
D. 紫光
7.如图所示,在一根张紧的水平绳上,悬挂有 a、b、c、d、e
五个单摆,让a摆略偏离平衡位置后无初速释放,在垂直纸面
的平面内振动;接着其余各摆也开始振动。下列说法中正确的
有 ( )
A.各摆的振动周期与a摆相同
B.各摆的振幅大小不同,e摆的振幅最大
C.各摆的振动周期不同,c摆的周期最长
D.各摆均做自由振动
6.远距离输电线路的示意图如下:
若发电机的输出电压不变,则下列叙述中正确的是 ( )
A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关
B.输电线中的电流只由升压变压器原副线圈的匝数比决定
C.当用户用电器的总电阻减少时,输电线上损失的功率增大
D.升压变压器的输出电压等于降压变压器的输入电压
5.如图所示,理想变压器原、副线圈的匝数比为10:1,b是原线圈的中心抽头,电压表V 和电流表A均为理想电表,除滑动变阻器电阻R以外其余电阻均不计,从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为t(V)。下列说法中正确的是 ( )
A.当单刀双掷开关与a连接时,电压表的示数为22V
B.时,c、d两点问的电压瞬时值为110V
C.单刀双掷开关与a连接,滑动变阻器触头向上移动的过程
中,电压表和电流表的示数均变小
D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变小
4.一交流电压的图像如图所示,将该交流电压加在一阻值为22的电阻两端,下列说法中正确的是 )
A.该电阻消耗的功率为1100W
B.该交流电压的瞬时值表达式为
C.并联在该电阻两端的交流电压表的示数为
D.流过电阻的电流方向每秒改变50次
3.如图所示,表示两列同频率相干水波在t=0时刻叠加情况,图中实线表示波峰,虚线表示
波谷,已知两列的振幅均为2cm,下列说法中正确的是 ( )
A.A点是振动加强点
B.B点是振动减弱的点
C.B、D两点在该时刻竖直高度差为4cm
D.B、D两点在该时刻的竖直高度差为8cm
