13某研究性学习小组的同学设计了一个测量液体折射率的仪器，如图所示，在一个圆盘上，过其圆心O作两条相互垂直的直线BC、EF，在半径OA上，垂直盘面插上两枚大头针P₁、P₂并保持P₁、P₂位置不变，每次测量时让圆盘的下半部分竖直进入液体中，而且总使得液面与直径BC相平，EF作为界面的法线，而后在图中右上方区域沿O点去观察P₁、P₂的像，并在圆周上插上大头针P₃，使P₃正好挡住___________________________，同学们通过计算，预先在圆周EC部分刻好了折射率的值，这样只要根据P₃所插的位置，就可直接读出液体折射率的值。则：

(1)若∠AOF=30°，∠P₃OC=30°，则P₃处所刻折射率的值为　　　　　　 。

(2)图中P₃、P₄两位置哪一处对应的折射率值较大？答：　　　　　　　　　　　 。

(3)作AO的延长线交圆周于K，K处对应的折射率值应为　　　　　　 。

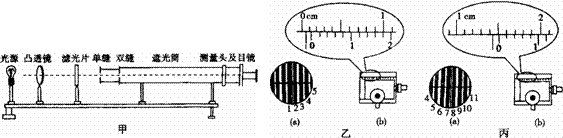

14、“用双缝干涉测光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上(如图甲)，并选用缝间距d=0.20 mm的双缝屏．从仪器注明的规格可知，像屏与双缝屏间的距离L=700 mm．然后，接通电源使光源正常工作。

(1)已知测量头主尺的最小刻度是毫米，副尺上有50分度．某同学调整手轮后，从测量头的目镜看去，第一次映入眼帘的干涉条纹如图乙(a)所示，图乙(a)中的数字是该同学给各暗纹的编号，此时图乙(b)中游标尺上的读数x₁=l.16 mm；接着再转动手轮，映人眼帘的干涉条纹如图丙(a)所示，此时图丙(b)中游标尺上的读数x₂=____________mm；

(2)利用上述测量结果，经计算可得两个相邻明纹(或暗纹)间的距离△x=______mm；这种色光的波长λ=______nrn．

12、现有a、b、c三束单色光，其波长关系为λ₁：λ₂：λ₃=l：2：3．当用a光束照射某种金属板时能发生光电效应，飞出的光电子最大动能为E_k，若改用b光束照射该金属板，飞出的光电子最大动能为E_k/3，当改用c光束照射该金属板时(　　 )

A．能发生光电效应，飞出的光电子最大动能为E_k/6

B．能发生光电效应，飞出的光电子最大动能为E_k/9

C．能发生光电效应，飞出的光电子最大动能为E_k/12

D．由于c光束光子能量较小，该金属板不会发生光电效应

11、所示，两块足够长、上下表面平行的玻璃砖M、N平行放置，且对同种色光的折射率n_M>n_N，两束单色光a、b在M的上表面的同一点入射，经折射后形成复合光束c-，则下列说法正确的是(　　 )

A．b光在玻璃砖M或N的下表面可能会发生全反射

B．a光从玻璃砖N下表面射出时的光线一定与其在M上表面的入射光线平行

C．a光的频率比b光的频率低

D．经玻璃砖N折射后a光在b光的右侧

10、abc为一全反射棱镜，它的主截面是等腰直角三角形，如图所示．一束含有红光和紫光的光束垂直入射到ac面上，在ab面上都发生全反射．若不考虑自bc面反射的光线，下列说法正确的是(　　 )

A．红光和紫光进入棱镜后，光子能量都不变

B．红光和紫光进入棱镜后，波长都变大

C．若入射点。的位置保持不变，入射光按顺时针方向逐渐偏转，则红光将首先从ab面射出

D．若入射点。的位置保持不变，入射光按逆时针方向逐渐偏转，则红光将首先从ab面射出　

9、如图一束光从空气中通过无色透明的玻璃时在玻璃中分为a、b两束光，则下列说法正确的是(　　 )

A．a、b两光在真空中传播时的速度v_a>v_b

B．a光比b光的粒子性更强

C．若a光照射某金属能发生光电效应，则b光照射该金属也能发生光电效应

D．图中a光可能不从玻璃中射出而发生全反射

8、如图所示，一验电器与锌板用导线相连，现用弧光灯(紫外线灯)照射锌板，弧光灯发出的光经一狭缝后，在锌板上形成明暗相间的条纹，与锌板相连的验电器的铝箔有张角，则下列说法或做法中正确的是 (　　 )

A．弧光灯发出的光具有波动性

B．锌板和验电器都带电，但电性无法判断

C．光通过狭缝时发生了衍射

D．使验电器指针回到零，改用强度更大的红外线灯照射锌板，验电器的指针一定偏转

7、夏天，海面上的下层空气的温度比上层低，我们设想海面上的空气是由折射率不同的许多水平气层组成的，远处的景物发出的或反射的光线由于不断折射，越来越偏离原来的方向，人们逆着光线看去就出现了蜃楼，如图所示，下列说法中正确的是(　　 )

A．海面上上层空气的折射率比下层空气的折射率要小

B．海面上上层空气的折射率比下层空气的折射率要大

C．A是蜃楼，B是景物 　D．B是蜃楼，A是景物

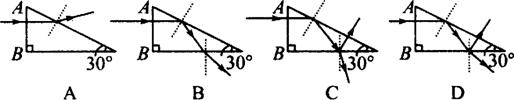

6、如图所示，一束光从空气垂直射到直角棱镜的AB面上，已知棱镜材料的折射率为1.4，则这束光进入棱镜后的光路图应为下面四个图中的(　　 )

以下个题为不定项选择题

5、如图所示，a、b、c、d四个图是不同的单色光形成的双缝干涉或单缝衍射图样．分析各图样的特点可以得出的正确结论是 (　　 )

A．a、b是光的干涉图样　　　 B．c、d是光的干涉图样

C．形成a图样的光的波长一定比形成b图样光的波长长

D．形成c图样的光的波长一定比形成d图样光的波长长

4、在真空中的频率为f，波长为λ，光速为c，射入折射率为n的介质中时，下列关系中正确的是(　 )

A．速度是c,频率为f，波长为λ　　　　　　 　B． 速度是c/n,频率为f，波长为λ/n

C．速度是c/n,频率为f/n，波长为λ/n　　　　 D．速度是c/n,频率为f，波长为λ
