12．如图所示，电阻为R，其他电阻均可忽略，ef是一电阻不计的水平放置的导体棒，质量为m，棒的两端分别与ab、cd保持良好的接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当ef从静止下滑经一段时间后闭合S，则S闭合后(　　 )

A．ef的加速度可能大于g

B．ef的加速度一定小于g

C．ef最终速度随S闭合时刻的不同而不同

D．ef的机械能与回路内产生的电能之和一定不变

11．有甲、乙、丙三个质量相同的单摆，它们的固有频率分别为f、4f、6f，都在频率4f的同一策动力作用下做受迫振动，比较这三个单摆　(　　 )

　A．乙的振幅最大，丙的其次，甲的最小

　B．乙的振幅最大，甲的其次，丙的最小

　C．它们的振动频率都是4f

　D．乙的振动频率是4f，甲和丙的振动频率分别是固有频率和策动力频率的合成

10．如图所示为理想变压器原线圈所接正弦交流电源两端的电压－时间图象。原、副线圈匝数比n₁∶n₂＝10∶1，串联在原线圈电路中交流电流表的示数为1A，则　 (　　 )

A．变压器原线圈所接交流电压的有效值为220V

B．变压器输出端所接电压表的示数为22V

C．变压器输出端交变电流的频率为50Hz

D．变压器的输出功率为220W

9．关于扼流圈的说法，正确的是(　　 )

A．扼流圈是利用电感阻碍交变电流的作用制成的

B．低频扼流圈用来“通低频，阻高频”

C．高频扼流圈用来“通直流，阻交流”

D．高频扼流圈对高频交变电流阻碍作用较小，对低频交变电流阻碍作用很大

8．下图是某交流发电机产生的感应电动势与时间的关系图象。如果其他条件不变，仅使线圈的转速变为原来的二倍，则交流电动势的最大值和周期分别变为(　　 )

A．400V，0．02s　　　　　　　　　　　　　　　　　　　 B．200V，0．02s

C．400V，0．08s　　　　　　　　　　　　　　　　　　　　 D．200V，0．08s

7．如图所示电路中，线圈L与灯泡A并联，当合上开关S后灯A正常发光。已知，线圈L的电阻小于灯泡A的电阻。则下列现象可能发生的是(　　 )

A．当断开S时，灯泡A立即熄灭

B．当断开S时，灯泡A突然闪亮一下，然后逐渐熄灭

C．若把线圈L换成电阻，断开S时，灯泡A逐渐熄灭

D．若把线圈L换成电阻，断开S时，灯泡A突然闪亮一下，然后逐渐熄灭

6．如图所示电路中AB两端加交流电压u＝141sin157tV时，小灯泡发光。若AB间电压变换为如下四种情况时(小灯泡都没有被烧毁)，可以使小灯泡亮度增加的是(　　 )

A．直流电压141V

B．直流电压100V

C．交流电压u＝141sin100tV

D．交流电压u＝141sin314tV

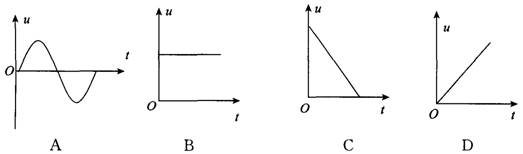

5．要使变压器副线圈两端电压为零，变压器原线圈两端的电压随时间的变化应是(　　 )

4．如图所示，长直导线旁边同一平面内有一矩形线圈abcd，导线中通有竖直向上的电流。下列操作瞬间，能在线圈中产生沿adcba方向电流的是(　　 )

A．线圈向右平动

B．线圈竖直向下平动

C．线圈以ab边为轴转动

D．线圈向左平动

3．一圆线圈位于垂直纸面向里的匀强磁场中，如图所示。下列操作中始终保证线圈在磁场中，能使线圈中产生感应电流的是(　　 )

A．把线圈向右拉动

B．把线圈向上拉动

C．垂直纸面向外运动

D．以圆线圈的任意直径为轴转动
