7．如图所示为一块透明的光学材料的剖面图，在其上建立直角坐标系xOy，设该光学材料的折射率沿y轴正方向均匀减小.现有一束单色光a从原点O以某一入射角θ由空气射入该材料内部，则单色光a在该材料内部可能的传播途径是图中的

6．如图1所示，光滑绝缘水平面上，有一矩形线圈冲入一匀强磁场，线圈全部进入磁场区域时，其动能恰好等于它在磁场外面时的一半，设磁场宽度大于线圈宽度，那么

A．线圈恰好在刚离开磁场的地方停下

B．线圈在磁场中某位置停下

C．线圈在未完全离开磁场时即已停下

D．线圈完全离开磁场以后仍能继续运动，不会停下来

5．如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A₁A₂.平板S下方有强度为B₀的匀强磁场．下列表述不正确的是

A．质谱仪是分析同位素的重要工具

B．速度选择器中的磁场方向垂直纸面向外

C．能通过狭缝P的带电粒子的速率等于E/B

D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小

4．我国探月的“嫦娥工程”已启动，在不久的将来，我国宇航员将登上月球．假如宇航员在月球上测得摆长为l的单摆做小振幅振动的周期为T，将月球视为密度均匀、半径为r的球体，则月球的密度为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A.　B.　C.　D.

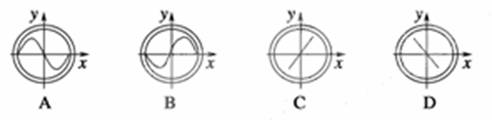

3．如图所示为示波管构造的示意图，现在XX′上加上U_x-t信号，YY′上加上U_y-t信号(如图甲、乙所示)，则在屏幕上看到的图形是图中的

2．如图所示，某同学用硬塑料管和一个质量为m的铁质螺丝帽研究匀速圆周运动，将螺丝帽套在塑料管上，手握塑料管使其保持竖直并在水平方向做半径为r的匀速圆周运动，则只要运动角速度合适，螺丝帽恰好不下滑，假设螺丝帽与塑料管间的动摩擦因数为μ，认为最大静摩擦力近似等于滑动摩擦力．则在该同学手转塑料管使螺丝帽恰好不下滑时，下述分析正确的是

A．螺丝帽受的重力与最大静摩擦力平衡

B．螺丝帽受到杆的弹力方向水平向外，背离圆心

C．此时手转动塑料管的角速度ω＝

D．若杆的转动加快，螺丝帽有可能相对杆发生运动

1．如图所示，一只蚂蚁从半径为R的半球体底端缓慢地(速度可忽略不计)爬上顶端，下列说法正确的是

A．蚂蚁受到球面的摩擦力变大　　　 B．蚂蚁受到球面的摩擦力变小

C．蚂蚁受到球面的支持力不变　　　 D．蚂蚁受到球面的支持力变小

21．(12分)半径为R的半圆形玻璃砖截面如图所示，O点为圆心，光线a沿半径方向进入玻璃后恰好在O点发生全反射，光线b平行于光线a，从最高点进入玻璃后折射到MN上的D点，已知光线a与MN的夹角为60°，求

(1) 玻璃的折射率n为多少？

(2)OD的长度是多少？(要求做出必要的光路图)

20．(12分)如图所示，实线为t₁=0时刻的图象，虚线为t₂=0.1 s时刻的波形

求：(1)若波的传播方向为x轴正方向，波速多大？

(2)若波的传播方向为x轴负方向，波速多大？

(3)若波速为450 m/s，波沿什么方向传播？

19．某同学用如图1所示的实验装置做“双缝干涉测光的波长”的实验，相邻两条亮纹间的距离用带有螺旋测微器的测量头(如图2所示)测出。测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数为0.070mm，然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，如图2所示，此时手轮上的示数为　　　 _______mm。已知双缝的距离为d=0.400mm，测得双缝到毛玻璃屏的距离为L=0.600m，求得相邻亮纹的间距为Δx，写出计算被测量波长的表达式λ＝_____________，并算出其波长λ＝___________nm。(取二位有效数字)
