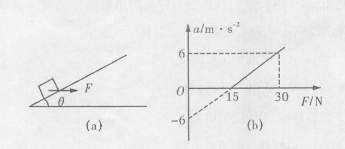

12．如图(a)所示，放在倾角为θ的光滑斜面上的物体，受到水平拉力F的作用刚好处于静止状态。现逐渐增大F，物体做变加速运动，其加速度a随外力F变化的图象如图(b)所示，若重力加速度g取10m/s²。根据图(b)中所提供的信息可知物体静止在斜面上时所施加的外力为　　 N，物体的质量为　　　　　 kg。

11．如图所示理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上稳定的正弦交变电压，当单刀双掷开关与a连接时，滑动变阻器触头向上滑动的过程中，电压表的示数将　　　　　 (填“变大”、“变小”或“不变”)。保持滑动触头位置不变，将单刀双掷开关由a扳向b时，电流表的示数将　　　 (填“变大”、“变小”或“不变”)。

10．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大的线圈，其直流电阻小于灯泡电阻，闭合开关S，电路稳定时，B灯恰能下在常发光，则　　　　　　　　　 (　　 )

　　　 A．开关S闭合的瞬间，A比B先发光，随后B灯变亮

　　　 B．闭合开关S，电路稳定时，A灯熄灭

　　　 C．断开开关S的瞬间，A灯灯丝不可能被烧断

　　　 D．断开开关S的瞬间，B灯立即熄灭

第Ⅱ卷(非选择题，共66分)

　　　 本卷包括必考题和选考题两部分。第11题和第16题为必考题，每个试题考生都必须做答，第17题-第19题为选考题，考生根据要求做答。

9．如图所示，A、B为两个固定的正电荷，带电量相等，在它们连线的中点处有一个可以自由运动的正电荷C，现给电荷C一个垂直于连线的初速度V₀，不计电荷C所受的重力，则关于电荷C运动过程中的速度和加速度情况，下列说法正确的是(　　 )

　　　 A．加速度始终增大

　　　 B．加速度先增大后减小

　　　 C．速度先增大后减小

　　　 D．速度始终增大，最后趋于某有限值

8．如图所示，质量分别为M_A、M_B的A、B两物块用轻线连接放在倾角为θ的斜面上，用始终平行于斜面向上的恒力F拉A，使它们沿斜面匀加速上升，A、B与斜面的动摩擦因数均为μ，为了增加轻线上的张力，可行的办法是　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．减小A物的质量　　

　　　 B．增大B物的质量

　　　 C．增大倾角θ　　　　　　

　　　 D．增大动摩擦因数μ

7．三颗卫星都在赤道平面内绕地球做匀速圆周运动，它们的轨道半径分别为r₁、r₂、r₃，且r₁>r₂>r₃，三颗卫星运动过程受到的向心力大小相等，r₂为同步卫星轨道半径，则　　　　　　　　　　　　　　 (　　 )

　　　 A．经过相同的时间，卫星1通过的路程最大 B．三颗卫星中，卫星1的质量最大

　　　 C．三颗卫星中，卫星1的加速度最大　　　　　　 D．卫星3的周期小于24小时

6．如右图所示，圆柱体上放有一质量为M的小物体P，使圆柱体缓慢匀速转动，带动P从A点转到A点，在这个过程中P始终与圆柱体积保持相对静止，那么P所受静摩擦力的大小随时间t的变化规律是下图中的

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

5．如图所示，A点是一段半径为R的1/4圆弧面AB的最高点。现有一小球沿光滑水平面运动，以某一速度经过A点，最后落到水平地面上的C点。若小球跟圆弧曲面始终没有接触，则BC的最小距离为　　 (　　 )

　　　 A．R　　　　　　　　　　　　　 B．

　　　 C．　　　　　　　　　 D．

4．如图所示，一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框面积不变，将磁感应强度在时间t内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在相同的时间t内，再将线框沿垂直于磁场的方向水平向右匀速拉出，先后两个过程中，线框中产生的焦耳热的比值为(　　 )

　　　 A．1：4　　　　　　　　　　　 B．1：2

　　　 C．1：1　　　　　　　　　　　 D．2：1

3．一环形线圈放在匀强磁场中，设第1s内磁感线垂直线圈平面(即垂直于纸面)向里，如图甲所示，磁感应强度随时间变化的关系如图乙所示，那么关于第2s内线圈中感应电流I和各处所受安培力F的判断正确的是(　　 )

　　　 A．I沿顺时针方向，F沿着圆半径指向圆心

　　　 B．I沿顺时针方向，F沿着圆半径背离圆心

　　　 C．I沿逆时针方向，F沿着圆半径指向圆心

　　　 D．I沿逆时针方向，F沿着圆半径背离圆心
