4．图为小球粘在长为R的直杆的一端，球随杆绕O点在竖直平面内作圆周运动，在小球运

动到最高点时，球的线速度V和球对杆的作用力F的描述正确的是　　 (　　 )

A．V=0时，F=0

B．时，F=0

C．时，F表现为拉力

D．时，F表现为压力

3．如图为叠放在一起的A、B两物体，且，现以相同的初速度竖直上抛两物体，不计空气阻力，下面结论正确的是　　 (　　 )

A．上升、下降过程中，A、B都不会分离

B．上升过程中A、B间弹力逐渐增大

C．下降过程中A、B间弹力逐渐减小，最后分离

D．上升、下降整个过程中A、B间均无弹力

2．有三个力，一个力是12N，一个力是5N，一个力是8N，那么这三个力的合力的下列说法正确的是　　 (　　 )

A．合力的最小值是1N　　 B．合力的最小值是0

C．合力不可能是20N　　 D．合力不可能是30N

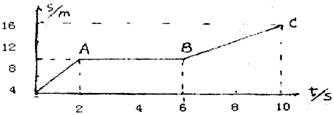

1．如图是某物体在0-10S内的S-t图像，下列说法正确的是　　 (　　 )

A．物体第1s内的位移为4m

B．物体第5S内的位移为8m

C．物体前6S内的位移为8m

D．物体后6S内的位移为16m

22．如图所示，坐标平面的第I象限内存在大小为E、方向水平向左的匀强电场，第II象限内存在大小为B、方向垂直纸面向里的匀强磁场，足够长的档板MN垂直X轴放置且距离点O为d。一质量为m，带电量为-q的粒子(重力不计)若自距原点O为L的A点以一定的速度，方向垂直X轴向上的速度进入磁场，则粒子恰好到达O点而不进入电场，现该粒子仍从A点进入磁场，但初速度大小为原来的4倍，为使粒子进入电场后能垂直到达档板MN上，求：

(1)粒子在A点进入磁场时，其速度方向与X轴正向间的夹角的大小。

(2)粒子打到档板上时速度多大？

21．如图所示，半径为R的光滑绝缘竖直环上，套有一电量为q的带正电小球，在水平正交的匀强磁场和匀强电场中。已知小球所受电场力与小球重力大小相等，磁场的磁感应强度为B。求：

(1)在环顶处无初速度释放小球，小球在运动过程中所受的最大磁场力？

(2)若要小球能做完整的圆周运动，在顶端释放时初速度满足什么条件？

20．如图所示，电源电动势ε=2.4V，内阻r=0.4Ω，CD、EF为竖直平面内的两条平行导轨，处在水平匀强磁场中，其电阻忽略不计。ab为金属棒，长L=25cm，电阻，ab可在光滑轨道上自由滑动，滑动时保持水平。磁场的磁感应强度。求：

(1)S断开时，棒刚好静止，棒的质量为多少？

(2)S接通瞬间，棒的加速度多大？()

19．如右图所示是一种测量磁感应强度的简单装置，虚线框内有垂直于纸面的匀强磁场，矩形线圈数为N，ab=cd=,bc=ad=，当线圈中通以逆时针方向的恒定电流I时，弹簧秤读数为，(不计弹簧重力)当线圈中通以反向电流，大小仍为I时，弹簧秤读数为，<，则磁感应强度B的大小为__________________。

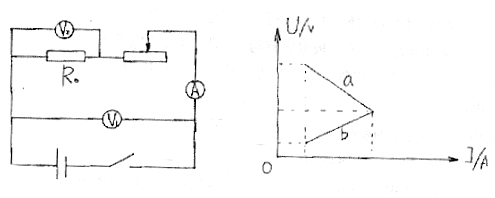

18．如图所示的电路，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表、随电流表A的示数变化的两条实验图象如图所示，关于这两条实验图象的说法正确的是：

A．图线b的延长线不一定过坐标原点O；

B．图线a的延长线与纵轴的交点的纵坐标等于电源的电动势；

C．图线a、b的交点的横坐标与纵坐标的乘积等于电源的瞬时输出功率；

D．图线a、b的交点的横坐标与纵坐标的乘积等于电阻瞬时消耗的功率。

17．某同学按如图所示的电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示：(将电压表内阻看作无穷大，电流表内阻为零)

(1)电路中、r分别为电源电动势和内阻，为定值电阻，在这五个物理中，可根据表中数据求得的物理量为______________________。(不要求计算)

(2)由于电路发生故障，发现两电压表示数相同了(但不为零)，若这种情况的发生是由用电器引起的，则发生故障原因是__________________ 。(只分析断路情况)

序号	(A)	(A)	(V)	(V)
1	0.60	0.30	2.40	1.20
2	0.44	0.32	2.56	0.48
