19.(7分)在《测定一节干电池的电动势和内电阻》的实验中，实验器材有被测干电池、电流表(0-0.6A，0.1Ω)、电压表(0-3V，3kΩ)、电键、滑动变阻器(0-20Ω)、导线等.

(1)在下面方框中画出优选的实验电路图.

(2)由于电表内阻的影响，所测的电动势　　　　 于真实值，内电阻　　　　　　 于真实值.

18.《互成角度的两个共点力的合成》实验中，在水平放置的木板上固定一张白纸，把橡皮条的一端固定在O点，另一端A栓两个细绳套.

(1)实验所用的测量器材有　　　　　　　　 .

(2)写出以后的实验步骤.

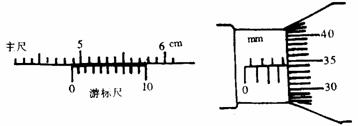

17.如下图所示为用一游标卡尺测某一工件的长度时的示数，则该工件的长度L=　 cm，下图所示为用螺旋测微器测某一工件直径时的示数，则该工件直径D=　　　 cm.

16.如图中，MN为透镜的主光轴，o为光心，AB表示射向透镜的光线，BC表示经透镜折射后的光线，用作图法找出透镜的两个焦点，并标明透镜的性质.

15.有一条长350km的海底电缆AB，现发现由于其绝缘外皮在某处受到外来损伤导致绝缘性能变坏，为探查其受损地点，现作如下测量：

(1)如图所示，使B端开路，在A端与地之间接入电动势为200V的电池(电池内阻和接地电阻均不计)，设C为电缆上的破损地点，R为C与地间的漏电电阻，测得B端对地的电压为40V.

(2)使A端开路，在B端与地之间接入电动势为200V的电池，测得A端对地的电压为50V(图略)，根据以上测得结果可以计算出破损地点C距A端的距离AC=　　　　　 km.

14.如图，半径为R的光滑半圆球固定在水平面上，顶部有一小物体A，现给它一个水平初速度，当这水平初速度v₀至少为　　　　　　 时，它将做平抛运动，这时小物体A的落地点P到球心O的距离OP=　　　　　　 .

13.如图所示，一列在x轴上传播的简谐横波，t₀时刻的图线用实线表示，经△t=0.2s时，其图线用虚线表示，已知波长为2m，则若波向左传播，最大周期为　　　　　 s；若波向右传播最小波速是　　　　　 m/s；若波速为19m/s，则此波向　　　　　 传播.

12.在光滑绝缘的水平面上，一轻绳拉着一个静电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动，磁场方向竖直向下，俯视图如图所示，若小球运动到A点时，绳子突然断开，关于小球在绳子断开后可能的运动情况，下列说法中正确的是(　　 )

(A)小球做逆时针匀速圆周运动，半径不变

(B)小球做逆时针匀速圆周运动，半径增大

(C)小球做顺时针匀速圆周运动，半径不变

(D)小球做顺时针匀速圆周运动，半径增大

11.如图所示电路，电源内阻不能忽略，当滑动变阻器的滑动头P向右滑动时，则有(　　 )

(A)R₁上电压的变化量一定小于R₂上电压的变化量

(B)R₁上电流的变化量一定小于R₂上电流的变化量

(C)R₁上电流的变化量一定小于R₃上电流的变化量

(D)R₂上电流的变化量一定小于R₃上电流的变化量

10.近代物理学家预言有单个的磁极(磁单极子)在自然界存在，我们假定有一个单个的N极磁单极子存在，它由右方沿水平方向垂直于一个竖直超导线圈A所在平面向左运动并穿过超导线圈A，如图，则有(　　 )

　(A)穿过超导线圈后，线圈中有顺时针方向电流长久存在

(B)穿过超导线圈后，线圈中有逆时针方向电流长久存在

(C)穿过线圈过程中有电流存在，穿过线圈后电流很快消失

(D)线圈中始终没有电流存在
