演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值与单位。

14．(10分)如图所示，在光滑水平桌面上放有长为L的长木板C，在C上左端和距左端S

处各放有小物块A和B，A、B的体积大小可忽略不计，A、B与长木板C间的动摩擦

因数为，A、B、C的质量均为m，开始时，B、C静止，A以某一初速度向右做匀

减速运动，求：

(1)物块A运动过程中，物块B和木板C间的摩擦力

(2)要使物块A、B相碰，物块A的初速度应满足什么条件？

13．(8分)用以下仪器，尽可能精确地测量待测电阻R_x的阻值：

A．电动势约2V左右、内阻的电源一个；

B．内阻R_V=30、刻度如右图的电压表一个；

C．开关一个；　

D．电阻在10~20范围内的待测电阻R_x一个；

E．导线若干条。　

(1)电压表的满偏电流I_g=　　　　　　 。

(2)在下面虚线框内画出必要的测量待测电阻R_x阻值的实验电路图。

(3)实验中要直接测量的物理量有(注明每个物理量的意义和符号)：

(4)待测电阻R_x的表达式为：

　　　 R_x=　　　　　　　　　　　　　　　　　　　

(5)R_x=的阻值在10~20范围内时，仍使用这组仪器，能够用这种方法测量吗？说

　　 明理由。

12．(6分)用落体法验证机械能守恒定律的实验中

　　　 (1)运用公式时，对实验条件的要求是　　　　　　　　　　　　 ，为此

　　　　 目的，所选择的纸带第1、2两点间的距离应接近　　　　　　　　　 。

　　　 (2)若实验中所用重锤质量m=1kg，打点纸带如图甲所示，打点时间间隔为0.02s，则

　　　　 记录B点时，重锤的动能E_k=　　　　　　　　　 .

　　　 (3)根据纸带算出相关各点的速度v,量出下落距离h，则以为纵轴，以h为横轴画出

　　　　 的图像应是图乙中的哪个　　　　　　　　 (填序号)

　　　　　　　　　　　 图 甲　　　　　　　　　　　　　　　　 图　 乙

　 作用。

11．(6分)在利用双缝干涉测定光波波长的实验中，首先调节光源，滤光片、单缝和双缝的

中心均位于遮光筒的中心轴线上，并使单缝和双缝竖直且相互平行，当屏上出现了干涉

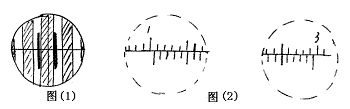

图样后，用测量头上的游标卡尺(或螺旋测微器)测出n条明纹纹间的距离，图(1)

所示为某次实验中分划板中心刻线对齐明纹的情形，测量的同学将第一次对齐的明纹记

为1，向右的明纹依次记为2、3……。转动手轮，使分划板中心刻线移至与明纹6对齐，

两次游标卡尺的示数如图(2)所示，已知游标尺为10分度，则干涉明纹间距为　　　

mm.该同学又用刻度尺测得双缝到毛玻璃屏的距离L=600.0mm，从双缝的标示上获知双

缝间距d=0.20mm .则可测得光波波长为　　　　　 。

　　　 某位同学透过测量头上的目镜观察干涉图样时，看不到明暗相间的条纹，只看到一片亮区，造成这种现象的最可能的原因是　　　　　　　　　　　　　　　　　　　　　　　 。

10．一个带正电的小球穿在一根绝缘的粗糙直杆上，杆与水平方向成θ角，如图所示，整个

　 空间存在着竖直向上的匀强电场和垂直于杆方向斜向上的匀强磁场，小球沿杆向下运动，

　 　 在A点时动能为100J，在C点时动能减为0，B是AC的中点，在这个运动过程中(　　 )

　　　 A．小球在B点时的动能是50J

　　　 B．小球的电势能增加量可能大于重力势能的减少量

　　　 C．小球在AB段克服摩擦力做功与在BC段克服摩擦力做功相等

　　　 D．到达C点后小球可能沿杆向上运动

第Ⅱ卷(非选择题 共110分)

9．如图所示，足够大不光滑的水平面上有两个用轻弹簧相连的相同物体A、B，现用水平力

　 F拉B，从静止开始经过一段时间后A、B一起匀加速，速度达v时它们的总动能为E_k，

　 此时撤去F，最后系统静止，从撤去F到系统停止运动的过程中，系统(设最大静摩擦力

　 大于滑动摩擦力)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．克服阻力做的功一定等于系统动能E_k

　　　 B．克服阻力做的功可能大于系统动能E_k

　　　 C．克服阻力做的功可能小于系统动能E_k

　　　 D．克服阻力做的功一定等于系统机械能的减小量

8．如图所示，平行直线表示电场线，但未标方向，电量为+10^－2C的粒子在电场中只受电场

　 力作用，由M点移到N点，动能损失0.1J，若M点电势为－10V，则　　　　　　　　 (　　 )

　　　 A．电场线方向从右向左

　　　 B．粒子的运动轨迹一定是轨迹1

　　　 C．N点的电势为0伏

　　　 D．此过程中粒子的是势能减小0.1J

7．如图所示，质量均为M的铝板A和铁板B分别放在光滑水平地面上，质量为m(m<M)

　 的木块C，先后以相同的初速度v₀从左端滑上A和B,最终C相对于A和B都保持相对

　 静止，其中铝板与木块间的动摩擦因数比铁板与木块间的动摩擦因数大,在这两种情况下

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．C的最终速度相同

　　　 B．C相对于A和B滑动的距离相同

　　　 C．A和B相对地面滑动的距离相同　

　　　 D．两种情况下产生的热量相等

6．空间存在一匀强磁场B，其方向垂直纸面向里，还有一点电荷+Q的电场，如图所示，一

　 带电粒子q以初速度v₀从某处垂直于电场和磁场射入，初位置到点电荷距离为r，则粒子

　 在电、磁场中的运动轨迹不可能为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．以点电荷+Q为圆心，以r为半径，在纸平面内的圆周

　　　 B．初阶段在纸面内向右偏的曲线

　　　 C．初阶段在纸面内向左偏的曲线

　　　 D．沿初速度v₀方向的直线

5．如图所示，光滑管形圆轨道半径为R(管径远小于R)，两相

　 同小球a、b质量均为m，其直径略小于管径，能在管中无

　 摩擦运动。两球先后以相同速度v通过轨道最低点，且当小球

　 a在最低点时，小球b在最高点，以下说法错误的是(　　 )

　　　 A．速度v至少为，才能使两球在管内做圆周运动

　　　 B．当v=时，小球b在轨道最高点对轨道无压力

　　　 C．当小球b在最高点且对轨道无压力时，小球a比小球b所需向心力大4mg

　　　 D．只要v≥，小球a对轨道最低点压力比小球b对轨道最高点压力都大6mg.
