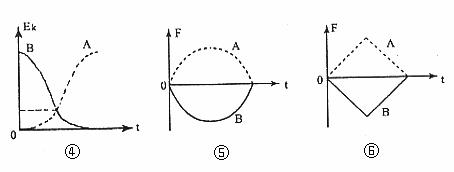

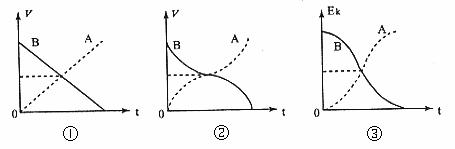

20. 如甲图所示，在足够大的光滑水平面上放有两个质量相等的物块A和B，其中物块A连接一个轻弹簧并处于静止状态，物块B以水平初速度向着物块A运动。物块B与弹簧相互作用过程中，两物块始终保持在同一条直线上运动，乙图分别描绘了此过程A、B两物块的速度v、动能及所受弹力F随时间t的变化规律。能正确表示其关系的一组图像是(　　 )

　　 A. ④⑤　　　　　　　　 B. ①⑥　　　　　　　　 C. ③⑤　　　　　　　　 D. ②⑥

乙

第II卷(非选择题　 共11题　 共180分)

19. 质量为2m的物块A和质量为m的物块B相互接触放在水平面上，如图所示。若对A施加水平推力F，则两物块沿水平方向作加速运动。关于A对B的作用力，下列说法正确的是(　　 )

　　 A. 若水平面光滑，物块A对B的作用力大小为F

　　　 B. 若水平面光滑，物块A对B的作用力大小为

　　　 C. 若物块A与地面无摩擦，B与地面的动摩擦因数为，则物块A对B的作用力大小为

　　　 D. 若物块A与地面无摩擦，B与地面的动摩擦因数为，则物块A对B的作用力大小为

18. 边长为h的正方形金属线框，从图中所示的位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于纸面和线框平面，磁场区域宽度为H(H>h)，上下边界如图中水平虚线所示。从线框开始下落到完全穿过磁场区的整个过程中(　　 )

　　 A. 线框中总有感应电流存在

　　　 B. 线框速度的大小不一定总是在增加

　　　 C. 线框受到的磁场力的方向有时向上，有时向下

　　　 D. 线框在进入和穿出磁场时的感应电动势大小一定相同

17. 位于坐标原点的波源产生一列沿x轴正方向传播的波，波速，已知t=0时，波刚好传播到处，如图所示。如果在处放置一接收器，则下列说法中正确的是(　　 )

　　 A. 波源的起振方向向上

　　　 B. x=40m的质点在t=0.5s时位移为最大

　　　 C. 接收器t=1s时才能接收到此波

　　　 D. 若波源向x轴负方向移动，则接收器接收到的波的频率将变小

16. 如图所示，A是一个带正电且电荷量为Q的带电体，在距它中心L处的B点，放一带负电且电荷量为q的点电荷(q<<Q)，所受库仑力为F。移去点电荷q后，B点的场强(　　 )

　　 A. 大小为，方向与力F相同

　　　 B. 大小为，方向与力F相同

　　　 C. 大小为，方向与力F相反

　　　 D. 大小为零

15. 某变电站用原副线圈匝数比为的变压器，将远距离输来的电能送到用户，如图所示。将变压器看作理解变压器，当正常工作时，下列说法正确的是(　　 )

　　 A. 原副线圈电压比为

　　　 B. 原副线圈电流比为

　　　 C. 原副线圈电压比为

　　　 D. 变压器的输入功率与输出功率的比为

14. 下列说法正确的是(　　 )

　　 A. 天然放射现象说明原子核内部有电子

　　　 B. 发现质子的核反应方程是：

　　　 C. 由爱因斯坦质能方程可知，物体的能量与物体的速度的平方成正比

　　　 D. 从能级图中可知，氢原子从n=2跃迁到n=1能级释放出的光子的能量高于从n=8跃迁到n=2能级所释放出的光子的能量

13. 关于热现象，下列说法中正确的是(　　 )

　　 A. 所有涉及热现象的宏观过程都具有方向性

　　　 B. 温度升高，物体内所有分子的运动速率变大

　　　 C. 压缩气体，同时气体向外界放热，气体温度一定升高

　　　 D. 摩擦力做功的过程中，一定有机械能转化为内能

12. 在硫酸镁、硫酸铝两种物质组成的混合溶液100mL中，物质的量浓度为0.20mol/L，加入0.50mol/L NaOH溶液到生成的白色溶液沉淀恰好不再溶液为止，消耗NaOH溶液的体积为100mL，过滤后所得滤液中物质的量浓度为(设混合后总体积为200mL)(　　 )

　　 A. 0.025mol/L　　　　　　　　　　 B. 0.050mol/L　　　　　　　　　　 C. 0.10mol/L　　　　　　　　 D. 0.25mol/L

10. 工业合成氨的正反应是放热反应，下列关于反应的图象中，错误的是(　　 )

　 11. 将一定体积的某NaOH溶液分成两等份，一份用pH=2的一元酸HA溶液中和，消耗酸溶液的体积为；另一份用pH=2的一元酸HB溶液中和，消耗酸溶液体积为，则下列叙述正确的是(　　 )

　　 A. HA与HB一定均为弱酸

　　 B. 若，则说明HA的酸性比HB的酸性强

　　　 C. 因为两种酸溶液的pH相等，故一定等于

　　　 D. 若将两种酸溶液等体积混合，混合溶液的pH一定等于2
