题目列表(包括答案和解析)
12.图A是在高速公路上用超声波测速仪测量车速的示意图,测速仪发出并接收超声波冲信号,根据发出和接收到的信号间的时间差,测出被测物体的速度。图B中p1、、p2是测速仪发出的超声波信号,n1、n2是p1、p2由汽车反射回来的信号。设测速仪匀速扫描,p1、p2之间的时间间隔Δt=1.0 s,超声波在空气中传播的速度是 v=340m/s,若汽车是匀速行驶的,则根据图B可知,汽车在接收到p1、p2两个信号之间的时间内前进的距离是 ,汽车的速度是 m/s。
图A
11.关于打点计时器下列说法正确的是:
A.它的作用是记录物体的运动速度
B.它的作用是记录物体的运动加速度
C.它的作用是利用打的点迹记录物体的运动时间
D.它的振动片是受迫振动,打点的周期为0.02秒
20.电磁炉专用平底锅的锅底和锅壁均由耐高温绝缘材料制成,起加热作用的是安在锅底的一系列半径不同的同心导电环,导电环所用材料单位长度的电阻为R0=0.125Ω·m-1,
从中心向外第n个同心圆环的半径为rn=(2n-1)r1(n为正整数且n≤7),已知r1=0.1cm,当电磁炉开启后,能产生垂直于锅底方向的变化磁场,已知该磁场的磁感应强度B的变化率为,忽略同心导电圆环感应电流之间的相互影响。
(1)求出半径为rn的导电圆环中产生的感应电动势瞬时值表达式:
(2)半径为r1的导电圆环中感应电流的最大值I1m是多大?(计算中可取=10)
(3)若不计其它损失,所有导电圆环的总电功率P总是多大?15分
19.一个质量为m,带电量为+q的带电粒子(不计重力),以初速v0沿y轴正方向运动,从图中原点O处开始进入一个边界为圆形的匀强磁场中,已知磁场方向垂直于纸面向外,磁感强度大小为B,磁场边界半径为r,粒子在磁场中圆运动的轨道半径比磁场半径r大。求:
(1)改变圆心磁场圆心的位置,可改变粒子在磁场中的偏转角度。求粒子在磁场中的最大偏转角度(用反三角函数表示)。
(2)当粒子在磁场中偏转角度最大时,磁场半径r满足什么条件,粒子从磁场中射出后能沿直线前进打到x轴上?15分
17.如图为磁流发电机示意图,其中两极板A、B间距d=20cm,磁感应强度B=5T,若
接入额定功率P=100W的灯泡,它恰好正常发光,灯泡的电阻R=400Ω,不计发电机 的内阻(电子的电量)
求:(1)等离子体的流速多大?(2)等离子体均为1价离子,则每秒钟有多少个什么性质的离子打在下极板上。(12分)
18.如图所示,在xOy平面上内,x轴上方有磁感应强度为B,方向垂直xOy平面指向纸里的匀强磁场, x轴下方有场强为E、方向沿y轴负方向的匀强磁场,现将一质量为m,电量为e的电子,从y轴上M点由静止释放,要求电子进入磁场运动可通过 x轴上的P点,P点到原点的距离为L,
(1)M点到原点O的距离y要满足的条件.
(2)电子从M点运动到P点所用的时间.14分
16.如图所示,在倾角为θ的光滑绝缘斜面上,存在着两个磁感应强度相等的匀强磁场,方向一个垂直斜面向上,另一个垂直斜面向下,宽度均为,一个质量为m,边长也为的正方形线框以速度v进入上边磁场时,恰好做匀速运动,
求:(1)当ab边刚越过时,线框的加速度多大?方向如何?
(2)当ab边到达与正中间位置时,线框又恰好做匀速运动,问线框从开始进入上边磁场到ab边到达与正中间位置过程中,放出的热量是多少?12分
14.如图所示,为显像管电子束偏转示意图,电子质量为m,电量为e,进入磁感应强度为B的匀强磁场中,该磁场被束缚在直径为l的圆形区域,电子初速度v0 的方向过圆形磁场的轴心O,轴心到光屏距离为L(即PO=L),设某一时刻电子束打到光屏上的P点,求PP0之间的距离.10分
15.半径为a的圆形区域内有均匀磁场,磁感强度为B=0.2T,磁场方向垂直纸面向里,半径为b的金属圆环与磁场同心地放置,磁场与环面垂直,其中a=0.4m,b=0.6m,金属环上分别接有灯L1、L2,两灯的电阻均为R0=2Ω,一金属棒MN与金属环接触良好,棒与环的电阻均忽略不计
(1)若棒以v0=5m/s的速率在环上向右匀速滑动,求棒滑过圆环直径OO’的瞬时(如图所示)MN中的电动势和流过灯L1的电流。
(2)撤去中间的金属棒MN将右面的半圆环OL2O’以OO’为轴向上翻转90º,若此时磁场随时间均匀变化,其变化率为ΔB/Δt=(4 /Ω)T/s,求L1的功12分

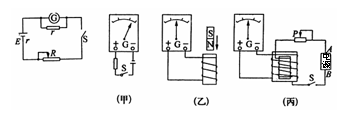

13.将这只电流表接入图(丙)所示电路,在闭合开关S的瞬间,电流表指针向左偏,则电源的 端为正极(选填“A”、“B”)
12.在研究电磁感应现象的实验中:将电流表接入如图(甲)所示电路,闭合开关S,电流表指针向右偏,将这只电流表接入图(乙)所示的电路,当条形磁铁插入线圈的过程中,电流表指针将 偏__________(选填“左”、“右”)。
11.如图所示,在测试电流表指针偏转方向与电流方向的关系时,实验室已配有器材:干电池(E = 1.5V, r0 = 1Ω),灵敏电流计G( rg = 70Ω,Ig = 0.3mA)、开关S、导线若干,另备有电阻器的规格如下:
A.定值电阻(1Ω,5A)
B.定值电阻(5Ω,1.5A)
C.滑动变阻器(0~20Ω,2A)
D.滑动变阻器(0~200Ω,1.5A)
实验时,应从备用器材中选用
作电阻r,选用 作电阻R;电阻r所起的作用是 ,电阻R所起的作用是 。
