16、(5分)使用中值电阻为24Ω(×l挡)的多用电表测量两个定值电阻(阻值约为R₁＝20Ω和R₂＝30kΩ)．在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：

　　 (A)转动选择开关置于“×1k”挡　　 (B)转动选择开关置于“×100”挡

　　 (C)转动选择开关置于“×10”挡　　 (D)转动选择开关置于“×1挡”

　　 (E)转动选择开关置于“OFF'”挡

　　 (P)将两表笔分别接触R₁两端，读出R₁的阻值后随即断开

　　 (G)将两表笔分别接触R₂两端，读出R₂的阻值后随即断开

　　 (H)将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“0”刻度

　　 所选操作的合理顺序是　　　　　　 　　　　　　　　　　　　　。

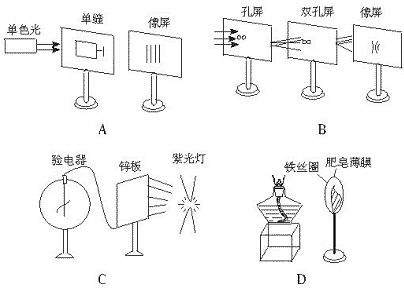

15、(5分)人类对光的本性认识的过程中先后进行了一系列实验，如图所示的四个示意图所表示的实验不能说明光具有波动性的是：　　　(　　)

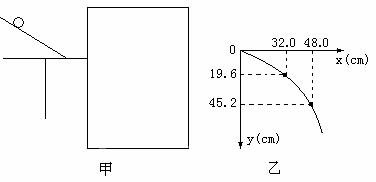

14、(6分)图甲是研究平抛运动的实验装置，图乙是实验后在白纸上描出的轨迹和所测数据：

　(1)在图甲上标出小球平抛运动的起始点O及Ox、Oy轴。

　(2)说明为什么每次都要使小球从同一位置滚下：　　　　　　　　　　　　 。

　(3)根据图乙中数据，求此平抛运动的初速度v₀=　　　 m/s.

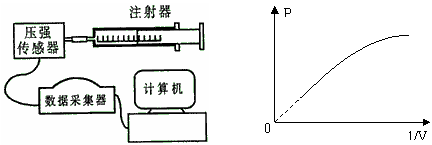

13、有同学在做“研究温度不变时气体的压强跟体积的关系”实验时，用连接计算机的压强传感器直接测得注射器内气体的压强值。缓慢推动活塞，在使注射器内空气柱逐渐减小的过程中，多次从注射器的刻度上读出体积值并输入计算机，同时由压强传感器将对应体积的压强值通过数据采集器传送给计算机。实验完成后，计算机屏幕上显示出如右图所示的P--1/V图线。

(1)仔细观察不难发现，该图线与玻意耳定律不够吻合，造成这一现象的可能原因是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　；

(2)根据(1)中的回答，说明减小误差应采取的措施：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　。

12、在分析电路时，通常不考虑电压表和电流表对电路的影响，对电压表来说，是忽略了它的　　　　　 作用。象这种为了使复杂的问题简单化并突出主要因素、忽略次要因素的研究方法，在物理学中经常使用，请再举出一个使用这种方法的实例并加以说明。　　　　　　　　　　　　　　　　　　　　　　　 。

11、(8分)如图11所示，是某一半导体器件的U-I图。

(1)　　 从图中可看出，当电流超过某一数值后，其电阻迅速__________(填增大或减小)。

(2)　　 将该器件与标有“8V，16W”的用电器串联后，接入电动势为10V的直流电源两端，用电器恰能正常工作。则此时该半导体器件两端的电压是__________V，该直流电源的内阻是___________Ω。

(3)　　 当用电器在使用时，不小心发生了短路。此时流过直流电源的电流是___________A。

10、(5分)在用力矩盘做“有固定转动轴物体的平衡”的实验时，在用细线悬挂钩码前，以下哪些措施是必要的　　　　　　 (　　　　　　　　 )

A．判断力矩盘是否处于竖直平面。

B．判断横杆是否严格保持水平。

C，判断力矩盘与转轴间的摩擦是否足够小。

D．判断力矩盘的重心是否位于盘的中心。　　　　　　

9、(6分)某同学利用DIS实验系统研究电梯的运动。在电梯中挂一重物，用力传感器测出悬绳的拉力。得到如图10所示的F-t图象。

(1)分别说明三段运动的性质：

A：　　　　　　　　　　　　 。

B：　　　　　　　　　　　　 。

C：　　　　　　　　　　　　 。

(2)重物的质量约为　　　 kg。

(3)若电梯是由静止开始运动的，能判断电梯是在上楼还是下楼吗？为什么？

答：

8．如图10所示，为得出查理定律的实验装置，

甲图表示在室温为t₁℃时，气体压强为p₁，此

时压强计两管的水银面相平，乙图表示把烧瓶

放进盛着冰水混合的容器里，等达到热平衡时，

调节可动管，使左管水银面恢复到原来的位置，

此时两水银面高度差为h，已知当时的大气压

强为p₀,对实验下列说法正确的是(p₀、p₁都

以厘米水银柱为单位)(　 　　)

A．P₁ ＝ P₀ B．P₀ ＝ P₂(l+t₁/273)

C．P₂ ＝ P₀(l+t₁/273)　　　　　 D．P₂ ＝ P₀－h

7．某同学做“验证玻意耳定律”实验时，注射器竖直固定，测得数据如下表所示，读数和计算无误．请你观察数据和结果，判断造成此情况的原因可能是［ 　　］

A. 做第3次实验时手握住了注射器使得气体温度升高．

B．做第3次实验时漏出了一些气体．

C．做第3、4、5次实验时气体的温度降低了．

D．做第3、4、5次实验时移动注射器活塞过快．
