题目的要求画图.

11.(8分)在绕地球做圆周运动的飞船里的物体处于完全失重状态,在这种环境中无法用天平测量物体的质量,但利用弹簧振子却可以来测量物体的质量.某同学猜想弹簧振子的周期T与振子质量m存在某种关系,且其关系可能是:①②③.于是该同学利用身边一些相同的螺帽和弹簧组成如图所示的弹簧振子，测出相应的周期，记录的有关数据如下表:

螺帽的数量(个)	1	2	3	4	5
30次全振动的时间(s)	13.40	19.20	23.21	26.83	30.01
振动周期T(s)	0.45	0.64	0.77	0.89	1.00
T2(s2)	0.20	0.41	0.59	0.80	1.00
	0.67	0.80	0.88	0.95	1.00

(1)分析表格数据可知该同学猜想的三种关系中哪种成立?答：_________(填序号)

(2)该同学换用一根劲度系数不同的弹簧,测得已知质量为1kg的物体做振子时,周期为0.63s；若换用另一物体做振子时,周期为1.26s,则该物体质量为＿＿＿＿.

10.如图所示，一粗糙的水平传送带以恒定的速度v₁沿顺时针方向运动，传送带的左、右两端皆有一与传送带等高的光滑水平面，一物体以恒定的速度v₂沿水平面分别从左、右两端滑上传送带，下列说法正确的是

A.物体从右端滑到左端所需的时间一定大于物体从左端滑到右端的时间

B.若v₂<v₁，若物体从左端滑上传送带，必然先做加速运动，再做匀速运动

C.若v₂<v₁，若物体从右端滑上传送带，则物体有可能到达左端

D.若v₂<v₁，物体从右端滑上传送带又回到右端.在此过程中物体先做减速运动，再做加速运动

8．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是

A．增大匀强电场间的加速电压

B．增大磁场的磁感应强度

C．减小狭缝间的距离

D．增大D形金属盒的半径

^{9．利用传感器和计算机可以测量快速变化的力的瞬时值.右下图是用这种方法获得的左下图弹性绳中拉力F随时间的变化图线.实验时，把小球举高到绳子的悬点O处，然后放手让小球由静止下落……由此图线所提供的信息，判断以下说法中正确的是}

A. t₂时刻弹性绳的弹性势能最大

^{B.t1-t2 期间小球速度先增大后减小}

^{C.t3 时刻小球动能最小}

^{D.在t4、t5 两时刻小球的动量大小相等}

7．如图所示，图线AB是某电源的路端电压随电流变化的关系图线；OM是同一电源向固定电阻R供电时，R两端的电压随电流变化的图线，由图可知

A．电源的电动势为6V

B．R的阻值为1Ω

C．电源的最大输出功率为8W

D．当电源只向电阻R供电时，其效率约为66.7%

6．如图所示，平行线代表电场线，但未标明方向.一个带正电、电量为10^{－6 C}的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10^－5 J，已知A点的电势为－10 V，则以下判断正确的是

A．微粒的运动轨迹如图中的虚线1所示

B．微粒的运动轨迹如图中的虚线2所示

C．B点电势为零

D．B点电势为－20 V

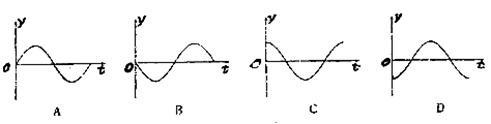

5．振源S上下振动，频率为10Hz，产生了一列水平自左向右传播的横波，波速为20m/s，沿波传播方向上依次有、两个质点，它们之间的水平距离为5.5m，当、两质点都振动起来后，质点具有向上的最大加速度时开始计时，质点的振动图像应为下图中的

4．下列说法中正确的是

A．作受迫振动的物体的频率由它的固有频率来决定

B．产生多普勒效应的原因是由于波源频率发生了变化

C．波的干涉和衍射是波所特有的现象

D．在干涉图样中的振动加强线上各质点的振动位移总是最大

3．“神舟”六号飞船发射升空后不久，将在离地面某一高度上沿着圆形轨道运行，运行中需要进行多次“轨道维持”.所谓“轨道维持”就是通过控制飞船上发动机的点火时间和推力的大小、方向，使飞船能保持在预定轨道上稳定运行.如果不进行轨道维持，由于飞船受轨道上稀薄空气的摩擦阻力，轨道高度会逐渐降低，在这种情况下飞船的动能、重力势能和机械能的变化情况将会是

A.动能、重力势能和机械能都逐渐减小

B.重力势能逐渐减小，动能逐渐增大，机械能不变

C.重力势能逐渐增大，动能逐渐减小，机械能不变

D.重力势能逐渐减小，动能逐渐增大，机械能逐渐减小

2.如图所示，用两种不同的金属丝组成一个回路，若接触点1插在热水中，接触点2插在冷水中，则电流计的指针将发生偏转，这就是温差发电现象.关于这一现象，若不考虑与外界发生的热交换，下列说法中正确的是

A.这一实验过程不违反热力学第二定律

B.在实验过程中，热水一定会降温，冷水一定会升温

C.在实验过程中，热水将内能全部转化成电能，电能则部分转化成冷水的内能

D.在实验过程中，热水的内能只有部分转化成电能，电能则全部转化成冷水的内能

1.下列叙述中，正确的是

A．物体的温度越高，分子的热运动越剧烈，分子平均动能越大

B．布朗运动就是液体分子的热运动

C．一定质量的气体吸收热量，其内能一定增加

D．当分子间的引力与斥力大小相等时，分子势能最低
