16．(13分)如图所示，一带正电的小球系于长为l的不可伸长的轻线一端，线的另一端固定在O点，它们处在匀强电场中，电场的方向水平向右，电场强度的大小为E。已知电场对小球的作用力的大小等于小球的重力．现先把小球拉到图中的P₁处，使轻线拉直，并与电场强度方向平行，然后由静止释放小球，求小球到达与P₁点等高的P₂点时速度的大小．

15．(12分)如图所示为检测某传感器的电路图．传感器上标有“3 V、o．9 W”的字样(传感

器可看做一个纯电阻)，滑动变阻器R。上标有“lo n、1 A”的宇样，电流表的量程为

0，6 A，电压表的量程为3 V．

(1)根据传感器上的标注，计算该传感器的电阻和额定

电流．(2)若电路各元件均完好，检测时，为了确保电

路各部分的安全，在a、b之间所加的电源电压最大

值是多少?

(3)根据技术资料可知，如果传感器的电阻变化超过1Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间(该电源电压小于上述所求电压的最大值)，闭合开关S，通过调节R₀。来改变电路中的电流和R₀两端的电压．检测记录如下；

若不计检测电路对传感器电阻的影响，通过计算分析，你认为这个传感器是否仍可使用?此时a、b间所加的电压是多少?

14．(10分)两个正点电荷Q₁＝Q和Q₂＝4Q分别固定在光滑绝缘水平面上的A、B两点，A、B两点相距为L，且A、B两点正好位于水平放置的光滑绝缘半圆细管两个端点的出口处，如图所示．

(1)现将另一正点电荷从A、B连线上靠近A处的位置由静止释放，求它在A、B连线上运动的过程中，达到最大速度时的位置离A点的距离．

(2)若把该点电荷放于绝缘管内靠近A点的位置由静止释放，已知它在管内运动过程中速度为最大时的位置在P处．试求出图中PA和AB连线的夹角θ。(可用反三角函数表示)

·

13．(10分)在一个点电荷Q的电场中，Ox坐标轴与它的一条电场线重合，坐标轴上A、B

两点的坐标分别为2．0m和5．0 m．已知放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带电荷量大小的关系图象如图中直线a、b所示，放在A点的电荷带正电，放在B点的电荷带负电．求：

(1)B点的电场强度的大小和方向．

(2)试判断点电荷Q的电性，并确定点电荷Q的位置坐标．

12．(11分)某同学设计了一个电路测量“用描迹法画出电场中平面上的等势线”实验中导

电膜的厚度．现使用了中间带孔的两个矩形窄条金属铜板作为电极，此金属板长等于

导电纸宽度．已知此导电膜电阻率为ρ，另提供器材如下：

　　 ①电源E(具有一定电阻，电动势约为9 V)；②电流表?(量程为15 mA，内阻较小)；③电压表(量程为10V，内阻约为25kΩ)：④滑动变阻器(阻值0-100Ω，额定电流1 A)；⑤开关S，直尺，导线若干．

　　 请你按该同学的思路，利用所给仪器回答如下问题：

(1)图甲中已装好了导电纸，你以粗线段代表金属铜极板，在甲图中作出安装两金属铜极板的示意图．

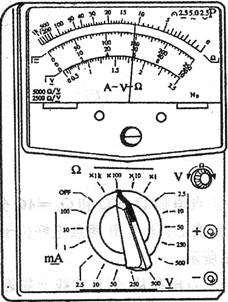

(2)安装好金属极板后，该同学先用多用电表估测两金属极板之间的电阻(如图乙所示)，阻值为--·

(3)以“　　”表示导电膜的电阻，在下面的方框内作出伏安法测导电膜电阻的电路

　 原理图．

(4)导电膜厚度的表达式为d＝　　　　。

　 上式中各物理量的意义分别为：　　　　　　　　　　　　

　　　　　　　　　　　　　　　。

11．(4分)在做“用油膜法估测分子的大小”的实验中，下列所给步骤的合理顺序为--------·

　　 A．将画有油膜轮廓的玻璃板放在坐标纸上，数出轮廓内的方格数(不足半个的舍去，

多于半个的算一个)，再根据方格的边长求出油膜的面积S．

　　 B．将一滴油酸酒精溶液滴在水面上，待油酸薄膜的形状稳定后，将玻璃板放在浅盘

　　 上，用彩笔将薄膜的形状描画在玻璃板上．

　　 C．用浅盘装入约2 cm深的水，然后将痱子粉或石膏粉均匀地撤在水面上．

　　 D．用公式求出薄膜厚度，即油酸分子的直径．

　　 E．根据油酸酒精溶液的浓度，算出一滴溶液中纯油酸的体积V．

　　 P．用注射器或滴管将事先配制好的油酸酒精溶液一滴一滴地滴人量筒，记下溶液的

　　 滴数n与量筒中增加的溶液体积Vo．

10．A、B两导体板平行放置，在t＝0时将电子从A板附近由静止释放．则在A、B板间加

上下列哪个图所示的电压时，有可能使电子到不了B板

第Ⅱ卷　(非选择题　共60分)

非选择题部分共6小题，把答案填在题中的横线上或按题目要求作答．解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．

9．让质子、氘核、氚核和α粒子的混合物由静止经过同一加速电场加速，然后垂直射人同

一匀强电场中发生偏转．射出偏转电场后，粒子束的条数为(不计重力)

　 A．1条　　 B．2条　　 C．3条　　 D．4条

8．用输出电压为1．4V；输出电流为100mA的充电器对内阻为2Ω的镍一氢电池充电．

下列说法正确的是

　 A．电能转化为化学能的功率为0．12 W

　 B．充电器消耗的电功率为0．14 W

　 C．充电时，电池消耗的热功率为0．02W

　 D．充电器把0．14W的功率蓄储在电池内

7．如图所示，一质量为m的带负电的小物块处于一倾角为37⁰的光滑斜面上，当整个装置处于一竖直向下的匀强电场中时，小物块恰处于静止．现将

电场方向突然改为水平向右，而场强大小不变，则

　 A．小物块仍静止　　　　　　 B．小物块沿斜面加速上滑

　 C．小物块沿斜面加速下滑　　 D．小物块将脱离斜面运动
