12. (1分)设计电学实验方案和选择电学元件一般要遵从以下几个基本原则：(a)能达到实验目的(b)实验误差比较小(c)适用、简便和安全(d)所需器材较少.

某同学要用伏安法测量一根电阻丝的电阻，他连接如图10的实物图 (电池每节电动势为1.5V；滑动变阻器最大阻值为20Ω；被测电阻丝阻值约为3kΩ；电压表15V量程时内阻约7kΩ，3V量程时内阻约1.5kΩ；毫安表3mA量程时内阻约10Ω左右，15mA量程时内阻约2Ω左右) ，并准备测量多组数据后将各组数据描在U-I坐标图上，绘成U-I图线，然后根据图线求出电阻丝的电阻.

(1)　　　　　　 请你按上述原则检查该实物图在仪器、量程选择、电路设计等方面是否有错(简要说明理由).

(2)　　　　　　 在答卷的虚方框图内画出正确的电路图.若认为实物图没错则在方框中画出其对应的电路图.

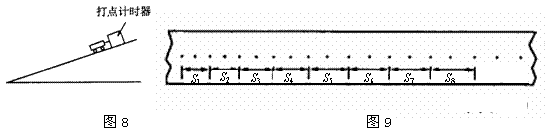

11．(10分)有一同学测量小车从斜面上下滑所受到的阻力大小，他利用一打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，如图8所示．图9是打出的纸带的一段,已量出各相邻计数段的长度分别为：S₁、S₂、S₃、S₄、S₅、S₆、S₇、S₈ .

(1)　　　 已知打点计时器使用的交流电频率f =50Hz，打点的周期为 　　　　　s. 用以上已知的物理量表示小车下滑的加速度算式为a =　　　　　　　　 .

(2)为了求出小车在下滑过程中所受的阻力，还需测量的物理量有　　　　　　 .

(3)用加速度a及其他需要测得的量表示阻力的计算式为f =　　　　　　　　 .

10．如图7所示电路中，电阻R₁：R₂：R₃：R₄=1：2：3：4，C为电容器，A为电流表，当电路中某个电阻断路瞬间，发现有自上而下的电流通过电流表A，则断路的电阻可能是

A．　　　　　　　 R₁　　　　　　　 B．R₂　

C.　 R₃　　　　　　　 D．R₄　

9．一平行板电容器充电后与电源断开，负极板接地.在两极板间有一正电荷(电量很小)固定在P点，如图6所示．以E表示两极板间的场强，U表示电容器两板间的电压，ε表示正电荷在P点的电势能.若保持负极板不动．将正极板移到图中虚线位置，则

A．U变小，E不变

B．E变大，ε不变

C．U变小，ε变小

D．E不变，ε不变

8．如图5所示，在距离竖直墙壁为d处，有一个点光源s．一个小球从s处以初速度v₀水平抛出，到碰到墙之前，关于小球的影子在墙壁上的运动的说法中正确的是

　A．影子作自由落体运动　

B．影子作匀速直线运动

C．若小球的初速度v₀减小，则影子的速度增大

D．点光源与墙壁的间距d增大，则影子的速度增大　

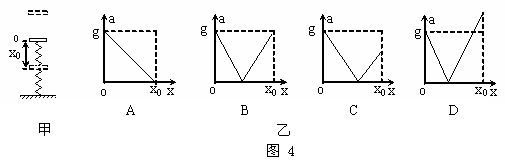

7．图4甲所示．一根轻弹簧竖直直立在水平地面上，下端固定．在弹簧的正上方有一个物块，物块从高处自由下落到弹簧上端O处，之后，将弹簧压缩了x₀时，物块的速度变为零．在如图乙所示的图象中，能正确反映物块从物块与弹簧接触开始，到运动到最低点加速度的大小随下降的位移x变化的图象可能是

6．图3所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab中点．a、b电势分别为U_a =5V、U_b =3V．下列叙述正确的是

A．该电场在c点处的电势一定为4 V

B．a点处的场强E_a一定大于b点处的场强E_b　

C．一正电荷在c点的电势能一定大于在b点电势能

D．一正电荷运动到c点时受到的电场力由c指向a

5．在x轴上有两个点电荷，一个带正电Q₁，一个带负电－Q₂，且Q₁＝2Q₂，用E₁和E₂分别表示两个电荷所产生的场强的大小，则在x轴上　

　　 A．E₁＝E₂之点只有一处，该处合场强为零

　　 B．E₁＝E₂之点共有两处，一处合场强为零；另一处合场强为2E₂

　　 C．E₁＝E₂之点共有三处，其中两处合场强为零，另一处合场强为2E₂

D．E₁＝E₂之点共有三处，其中一处合场强为零，另两处合场强为2E₂　　

4．质量相等的两个球，分别在地球表面和月球表面以相等的初速率竖直上抛，若不计空气阻力，则

A．上升到最高点的过程中，它们受到的重力冲量大小相等

B．上升到最高点的过程中，它们克服重力做的功相等

C．到达最高点时，所需时间相等

D．重新落回抛出点时，重力的瞬时功率相等

3．如图2所示，在xy平面内有一沿x轴正方向传播的简谐横波，波速为1m/s，振幅为4cm，频率为2.5Hz.在t=0时刻，P点位于其平衡位置上方最大位移处，则距P为0.2m的Q点

A.在0.1s时的位移是4cm

B.在0.1s时的速度最大 C.在0.1s时的速度向下 D.在0到0.1s时间内的路程是4cm
