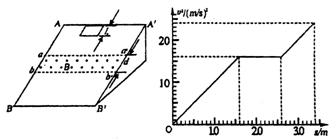

25.(20分)一个质量m=0．1 kg的正方形金属框R=O．sΩ，金属框放在表面绝缘且光滑的斜面顶端(金属框上边与AA′重合)，自静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边BB′平行、宽度为d的匀强磁场后滑至斜面底端(金属框下边与BB′重合)，设金属框在下滑过程中的速度为v，与此对应的位移为s，那么v²-s图象如图所示，已知匀强磁场方向垂直斜面向上．试问：

(1)根据v²-s图象所提供的信息，计算出斜面倾角θ和匀强磁场宽度d．

(2)匀强磁场的磁感强度多大?金属框从斜面顶端滑至底端所需的时间为多少?

(3)现用平行斜面沿斜面向上的恒力F₁作用在金属框上，使金属框从斜面底端BB′(金属框下边与BB′重合)由静止开始沿斜面向上运动，匀速通过磁场区域后平行斜面沿斜面向上的恒力变为F₂，金属框到达斜面顶端(金属框上边与从AA’重合)．试计算恒力F₁、F₂所做总功的最小值．

24.(19分)如图所示，一质量为0.4kg、足够长且粗细均匀的绝缘细管置于水平地面上，细管内表面粗糙，外表面光滑。有一质量为0.1kg、电量为0.1c的带正电的小球沿管以水平向右的速度进入管内，细管内径略大于小球直径。已知细管所在位置有水平方向垂直于管向里的匀强磁场，磁感应强度为lT，取g=10m/s²。

　 (1)当细管固定不动时，画出小球在管中运动的初速度和

最终稳定速度的关系图象(取水平向右为正方向)。

　 (2)若细管不固定，带电小球以v_o=20m/s的初速度进入管内，且整个运动过程管没有离开地面，则系统最终产生的内能为多少?

0.8s，杠铃升高0.6m，该杠铃的质量为15kg。求运动员提

　 杠铃、发力时，对杠铃的作用力大小。(g取10m/s2)

23.(15分)举重运动是力量和技巧充分结合的体育项目，就“抓”举而言，其技术动作可分为预备、提杠铃、发力、下蹲支撑、起立、放下杠铃等六个步聚．如图所示表示了其中的几个状态．在“提杠铃、发力”阶段，运动员对杠铃施加恒力作用，使杠铃竖直向上加速运动；然后运动员停止发力，杠铃继续向上运动，当

　 运动员处于“下蹲支撑”处时，杠铃的速度恰好为零．从运

　 动员开始“提杠铃、发力”到“下蹲支撑”处的整个过程历时

22.(18分)

(1)(6分)某物理课外活动小组在用单摆测重力加速度的实

验中，测出了不同摆长(l)所对应的周期(T)，在进行实验

数据处理时：

①甲同学以摆长(l)为纵坐标、周期(T)的平方为横坐

标作出了T²-l图线。若他由图象测得的图线斜率为k，

　　 则测得的重力加速度g= 　▲　 。若甲同学测摆长时，忘记测摆球的半径，

　　 则他用图线法求得的重力加速度　 ▲　 (选填“偏大”、“偏小”、“准确”)。

　　 ②乙同学根据公式T=2π得出g=，并计算重力加速度，若他测得摆长时，把摆线长当作摆长(忘记加上小球半径)，则他测得的重力加速度值　 ▲　 (选填“偏大”、“偏小”、“准确”)。

　 (2)(12分)在实验室内测定金属电阻率的实验中，提供的器材除多用电表、螺旋测微器、米尺、开关和若干导线外，还有：

A.待测粗细均匀的金属丝Rx

B.直流电流表A₁(满偏电流300mA，内阻为5Ω)

C.直流电流表A₂(满偏电流600mA，内阻约为5Ω)

D.滑动变阻器R_l(O-20Ω，lA)

E.电源(3V，内阻可忽略不计)

①为了选择比较合适的测量方法，以便提高测量精

度，先用多用电表的欧姆挡粗略测量待测金属丝的电阻。现

将多用电表的选择开关置于“×1”挡，按正确的步骤进行

操作，表盘示数如图甲所示，则电阻Rx的粗略值为　 ▲　 Ω。

②实验时，先用螺旋测微器在金属丝三个不同的位置测直径，如图乙所示是某次测量时的情况，其读数为　 ▲　 mm。

③在实验中，为了使测得的金属丝电阻阻值的误差尽量小，该兴趣小组的同学在努力设计最佳测量电路的同时，还准备采用图象法进行求电阻的数据处理，请你在下面的虚线框中设计出符合要求的电路图。

　　 ④请你根据设计的实验电路图，并以笔画线代替导线，连接好实物电路。

21.如图所示，物体放在轻弹簧上，沿竖直方向在A、B之间做简谐运动。在物体沿DC方向由D点运动到C点(D、C两点未在图上标出)的过程中，弹簧的弹性势能减少了3.0J，物体的重力势能增加了1.0J，则在这个过程中，下列说法中错误的是

A.物体经过D点时的运动方向是指向平衡位置的

B.物体的动能增加了4.0J

C.D点的位置一定在平衡位置以上

D.物体的运动方向可能是向下的

第Ⅱ卷(非选择题共174分)

20.为了科学研究的需要，常常将质子(H)和a粒子(He)等　　

带电粒子贮存在圆环状空腔中，圆环状空腔置于一个与

圆环平面垂直的匀强磁场(偏转磁场)中，磁感应强度为

B.如果质子和a粒子在空腔中做圆周运动的轨迹相同

(如图中虚线所示)，偏转磁场也相同．比较质子和a粒

子在圆环状空腔中运动的动能E_H和E_a,运动的周期T_H和T_a的大小，有

　 A.E_H=E_a，T_H≠T_a　　 　　 B.E_H=E_a，T_H=T_a

　 C.E_H≠E_a，T_H≠T_a　　　　　 D.E_H≠E_a，T_H=T_a

19.传感器是把非电物理量(如位移、速度、压力、温度、湿度、流量、声强、光照度等)转换为电学量(如电压、电流等)的一种元件。传感器输入的非电物理量x、输出是电学量y。将非电物理量转换成电学量之后，测量比较方便，可以输入电子计算机进行处理。如图所示的是一种测定角度θ的电容式传感器，从电容C大小的变化就可以知道角度0的变化。下列关于两者之间关系的说法中正确的是

A.C增大，表示θ减小　　　　　　　　　　　　 B.C减小，表示θ减小

C.C增大，表示θ一定不变　　　　　　　　　 D.C与θ间存在着直接关系

18.神舟六号载人航天飞船经过115小时32分钟的太空飞行，绕地球飞行77圈，飞船返回舱终于在2005年10月17日凌晨4时33分成功着陆，航天员费俊龙、聂海胜安全返回。已知万有引力常量C,地球表面的重力加速度g，地球的半径R_地，神舟六号飞船太空飞行近似为圆周运动。则下列论述正确的是

A.可以计算神舟六号飞船绕地球的太空飞行离地球表面的高度h

B.可以计算神舟六号飞船在绕地球的太空飞行的加速度

C.飞船返回舱打开减速伞下降的过程中，飞船中的宇航员处于失重状态

D.神舟六号飞船绕地球的太空飞行速度比月球绕地球运行的速度要小

17.如图所示，有一等腰直角三棱镜ABC，它对各种色光的临界角都小于45°。一束平行于BC面的白光射到AB面上，进入三棱镜后射到CB面上，则光束

A.各色光从BC面上不同点出射

B.各色光从BC面上同一点出射

C.各色光从AC面上不同点出射

D.各色光从AC面上同一点出射
