题目列表(包括答案和解析)
12.(1)(5分)为了研究一个“2.5V,0.2W”小灯泡的伏安特性曲线,现有4V蓄电池1只,电键1个,导线若干,其它可供选择的器材如下:
A.量程0-3A,内阻0.025Ω的电流表1只
B.量程0-0.6A,内阻0.2Ω的电流表1只
C.量程0-100mA,内阻5Ω的电流表1只
D.量程0-3V,内阻10kΩ的电压表1只
E.量程0-15V,内阻50kΩ的电压表1只
F.额定电流1A,阻值0-5Ω的滑动变阻器1只
(1)要正确完成这个实验,电流表应选 ,电压表应选 .(填代号)
(2)在虚线框内画出实验的电路原理图.
(2)(5分)测量电源电动势和内电阻的器材如图A所示,请用实线表示导线,将图中器材连成实验用电路,实验时经测量得出的数据如下表,请在图B的方格纸上画出U-I图线,利用图线求出电源电动势E= V,内电阻r= .
次数 |
1 |
2 |
3 |
4 |
5 |
6 |
I/A |
0.12 |
0.20 |
0.31 |
0.32 |
0.50 |
0.57 |
U/V |
1.37 |
1.32 |
1.24 |
1.18 |
1.10 |
1.05 |
图A 图B

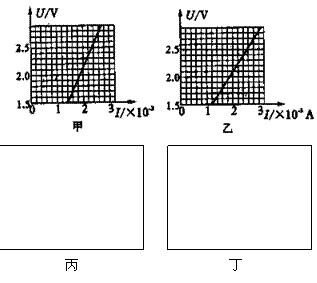

11.(10分) 甲、乙两个同学使用完全相同的器材用伏安法测量同一未知电阻Rx的阻值,给定器材为:待测电阻Rx;电流表mA(量程5mA,内阻约为10Ω);电压表V(量程3V,内阻约为3000Ω);最大阻值为1700Ω的滑动变阻器;电源E(电动势约3V);开关S、导线若干,甲、乙两个同学的测量数据处理结果分别如图甲、乙所示。
⑴由图甲得Rx= ;由图乙得Rx= 。
⑵在图丙、丁的线框中分别画出甲、乙两位同学所用的测量电路,并由测量结果判定 同学测量结果较为准确。
⑶某同学用螺旋测微器测一段金属丝的直径,
如图所示,该金属丝直径测量值为 .
10.如图所示,电源电动势为E,内阻为r,电流表、电压表均为理想电表,S1、S2均闭合时,平行金属板中带电质点P恰处于静止状态,则
A.仅断开S1,质点P将向下运动
B.仅断开S2,质点P将向上运动
C.S1、S2仍闭合,滑动变阻器R4滑片向下移动,则电流表读数变大,电压表读数变小
D.S1、S2仍闭合,滑动变阻器R4滑片向上移动,电源输出功率可能增大,电源供电效率可能减小
第Ⅱ卷(非选择题 共110分)
9.用电压表和分别测量如图中、两点间的电压时,读数分别是和,则下列结论中正确的是
A.、间的实际电压略大于
B.、间的实际电压略小于
C.电压表的内阻大于的内阻
D.电压表的内阻小于的内阻
8.如图所示是电阻R1和R2的伏安特性曲线,它们把第一象限分成了a、b、c三个区域.现把R1和R2并联后接在电路中,消耗的电功率分别用P1和P2表示;并联的总电阻设为R.下列有关于R的伏安特性曲线所在的区域及P1和P2的大小关系的论述,其中正确的是:
A.R的伏安特性曲线在a区域,P1<P2
B.R的伏安特性曲线在b区域,P1<P2
C.R的伏安特性曲线在a区域,P1>P2
D.R的伏安特性曲线在c区域,P1>P2
7、如图所示,a和b是两条靠得很近的平行通电直导线,电流方向都向上,且Ia>Ib,当加一个垂直于a、b所在平面内的匀强磁场B时,导线a恰好不再受安培力作用,则跟加磁场B以前相比较
A.b受的磁场力大于原来的2倍
B.b受的磁场力小于原来的2倍
C.b受的磁场力等于原来的2倍
D.b不再受磁场力的作用
6.如图所示,真空中有一个固定的点电荷,电荷量为+Q.图中的虚线表示该点电荷形成的电场中的四个等势面.有两个一价离子M、N(不计重力,也不计它们之间的电场力)先后从a点以相同的速率v0射入该电场,运动轨迹分别为曲线apb和aqc,其中p、q分别是它们离固定点电荷最近的位置.则下列说法中正确的是:
A.M一定是正离子,N一定是负离子
B.M在p点的速率一定大于N在q点的速率
C.M在b点的速率一定大于N在c点的速率
D.M从p→b过程电势能的增量一定小于N从a→q电势能的增量.

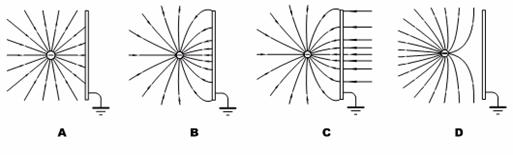

5.把一个带负电的球放在一块接地的金属板附近,对于球和金属板周围形成电场的电场线,下图中描绘正确的是:

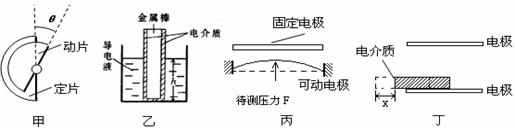

4.传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电量等)的一种元件.如图所示甲、乙、丙、丁是四种常见的电容式传感器,下列有关说法中正确的是:
A.甲图中两极间的电压不变,若电量增加,可判断出θ变大
B.乙图中两极间的电压不变,若电量减少,可判断出h变小
C.丙图中两极间的电压不变,若有电流流向传感器的正极,则F变大
D.丁图中两极间的电压不变,若有电流流向传感器的负极,则x变小
3、赤道上空某处有树立天空的避雷针,当带正电的云层经过避雷针的上方时,避雷针受到磁场力方向
A.向东 B.向南 C.向西 D.向北
