0．2 kg，电阻R=1Ω的金属棒ab，由静止开始沿导轨向上移动。(金

属ab始终与导轨接触良好且垂直，不计导轨电阻及一切摩擦)问：

(1)若牵引力是恒力，人小为9N，则金属棒达到的稳定速度v₁多人?

(2)若金属棒受到向上的拉力在斜面导轨上达到某一速度时，突然撤去拉力，从撤去拉力到棒的速度为零时止，通过金属棒的电量为O.48 C，金属棒发热为1.12 J，则撤力时棒的速度v₂多大?　 (g=10m／s2)

23、如图所示，倾角θ=30°、宽为L=1m的足够长的U形光滑金属框固

定在磁感应强度B=l T、范围足够人的匀强磁场中，磁场方向垂商导

轨平面斜向上．现用一平行于导轨的牵引力F，牵引一根质量为m=

22、(18分)⑴用游标为50分度的卡尺(测量值可准确到0.02mm)测定某圆筒的内径时,卡尺上的示数如图所示,可读出圆筒的内径为　　　　　 mm

⑵现有一场块小量程电流表G(表头)，满偏电流为50μΑ，内阻约为800~850Ω，把它改装成量程为1mA的电流表。可供选择的器材有：

滑动变阻器R₁，最大阻值约20Ω；

电位器R₂，最大阻值约100kΩ；

电阻箱R’最大阻值9999Ω；

定值电阻R₀，阻值1 kΩ；

电池E₁，电动势1.5V；

电池E₂，电动势3.0V；

电池E₃，电动势4.5V；(电池内阻均不计)

标准电流表A，满偏电流1.5mA；

开关及导线苦干。

①　　 采用如图甲所示电路测量表头的内阻，为提高测量精确度，

可变电阻R应选　　　　　 ；电池E应选　　　　　 ；(填所

选器材代号)。

②若测得表头内阻为840Ω，为改装成量程为1mA的电流表，

则应把一个阻值为　　　　 Ω(取三位有效数字)的电阻与

表头　　　　 联。

③将改装后的电流表与标准电流表逐格进行核对，在右边方框中画出所用

电路图，并在器材旁边标注上所选器材代号，图中待核对的电流表符号用A来表示。

21．2006年2月4日,由中科院等离子体物理研究所设计、制造的EAST全超导非圆截面托卡马克实验装置大部件已安装完毕,进入抽真空降温试验阶段.其目的是建成一个受控核聚变反应堆,届时就相当于人类为自己制造了一个小太阳,可以得到无穷尽的清洁能源.据专家介绍,今年七、八月份如能按期完成首次放电实验,合肥将成为世界上第一个建成此类全超导非圆截面核聚变实验装置并能实际运行的地方.核聚变的主要原料是氘,在海水中含量极其丰富.已知氘核()的质量为2.0136u,中子()的质量为1.0087u,的质量为3.0150u, 1u=931.5MeV,则下列说法正确的是

A.两个氘核聚变成一个所释放的核能为3.26MeV

B.两个氘核聚变成一个所释放的核能为3.16MeV

C.两个氘核聚变成一个所释放的核能为4.26MeV

D.与这种受控核聚变比较,核裂变反应堆产生的废物具有放射性

第Ⅱ卷(非选择题共174分)

本卷共10道题。填空题不需写出演算步骤，解答题应写出必要的文字说明、方程式和重要的演算步骤，只写最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

20.2005年诺贝尔物理学将授予对激光研究作出了杰出贡献的三位科学家．如图所示是研究激光相干性的双缝干涉示意图，挡板上有两条狭缝S₁ 、S₂ ，由S₁ 、S₂ 发出的两列波到达屏上时会产生干涉条纹，已知入射激光的波长是λ，屏上的P点到两狭缝S₁ 、S₂的距离相等，如果把P处的亮条纹记作第0号条纹，由P向上数，与0号亮纹相邻的亮纹依次是1号条纹、2号条纹……则P₁处的亮纹恰好是10号亮纹．设直线S₁P₁ 的长度为L₁ ，S₂P₁ 的长度为L₂，则L₂-L₁ 等于

A．5λ　　 B．10λ　　 C．20λ　　 D．40λ

19．如图所示，一个质量为m=2.0kg的物体，放在倾角为θ=30°的斜面上处于静止状态，若用竖直向上的力F=5N提物体，物体仍处于静止状态(g=10m/s²)则下列说法正确的是

A．物体受到的摩擦力减少2.5N　　　　　　　　　　　　

B．物体受到的摩擦力减少量小于2.5N

C．斜面受到的压力减少5N

D．斜面受到的压力减少量大于5N

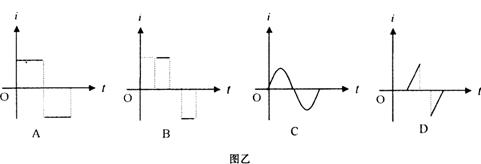

17.如图甲中的虚线上方空间有垂直线框平面的匀强磁场，直角扇形

　 导线框垂直于线框平面的轴O以角速度ω匀速转动．设线框中感

　 应电流方向以逆时针方向为正方向，那么在图乙中，能正确描述

　 线框从图甲所示位置开始转动一周的过程中，线框内感应电流随

　 时间变化情况的是

　 　18．如图所示，在纸面内有一匀强电场，一带负电的小球(重力不计)在一恒力F的作用下沿图中虚线由A至B做匀速运动．已知力F和AB间夹角为θ，AB间距离为d，小球带电量为q．则

A．匀强电场的电场强度大小为E = F/q

B．A、B两点的电势差为Fdcosθ/q

C．带电小球由A运动至B过程中电势能增加了Fdsinθ

D．若带电小球由B向A做匀速直线运动，则F必反向

16.在处于水平方向的光滑细管内，一根劲度系数为k的长为L的轻弹簧，一端固定在管的端点O，另一端连接一个质量为m的小球．今将细管以O为轴逆时针缓慢转动，直至转到竖直方向，则在此过程中(不计一切摩擦，弹簧弹力总满足胡克定律)

　 　A．小球的质量足够大时，总能使小球的重力势能不断增大

　 　B．小球的质量m足够大时，总能使小球的重力势能先增大后减小

　 　C．弹簧的长度足够小时，总能使小球的重力势能不断增大

　 　D．弹簧的长度足够长时，总能使小球的重力势能先增大后减小

15、根据热力学定律和分子动理论，可知下列说法中正确的是(

A．当分子间的引力和斥力平衡时，分子势能最小

B．气体温度升高，气体分子的平均动能一定增加，气体的压强也一定增加

C．布朗运动是液体分子的运动，它说明分子永不停息地做无规则运动

D．热传递的方向是由内能大的物体传向内能小的物体

14、如图所示表示两列相干水波某时刻的波峰和波谷位置，实线表示波峰，虚线表示波谷，相邻实线与虚线间的距离为0.2m，波速为1m/s，在图示范围内可以认为这两列波的振幅均为1cm，C点是相邻实线与虚线间的中点，则　　　　　　　

A、图示时刻A、B两点的竖直高度差为2cm

B、图示时刻C点正处在平衡且向水面上运动

C、F点到两波源的路程差为零

D、经0.1s，A点的位移为零
