15．(9分)现有一只电阻箱、一个开关、一只电流表和若干导线，该电流表表头有刻度但无刻度值，请设计一个测定电源内阻的实验方案(已知电流表内阻很小，电流表量程符合要求，电源内阻约为几欧姆)。要求：

　　 (1)画出实验电路图；

　　 (2)完成接线后的实验步骤：①将电阻箱阻值调至R₁，闭合开关S，读出电流表的刻度数N₁，并记录R₁和N₁，断开关S。②将电阻箱阻值调至R₂，闭合开关S，读出电流表的刻度数N₂，并记录R₂和N₂，断开关S。写出用测得的量计算电源内阻的表达式r=▲

(3)该实验电源内阻的测量值▲(填“大于”或“小于”或“等于”)真实值

14．(6分)把两个大小相同、质量不等的金属球用细线连接，中间夹一被压缩了的轻弹簧，置于光滑的水平桌面上，如图所示。烧断细线，观察两球的运动情况，进行必要的测量，验证物体间相互作用时动量守恒：

　 (1)实验器材除了两个金属球、轻弹簧、细线、重锤线、白纸、复写纸外，还要有：▲

(2)需要直接测量的数据是：▲

(3)用所得数据验证动量守恒定律的关系式是：▲

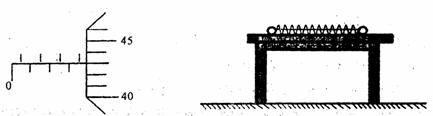

13．(4分)一同学根据螺旋测微器的原理自制了一个螺旋测微器：螺栓的螺距是0.5mm，可动刻度的圆周做得比较大，将可动刻度分为100等分。他用该自制的螺旋测微器测量一个小球的直径，如图所示，小球的直径为▲mm

12．如图所示，质子、氘核和α粒子都沿平行板电容器两板中线OO′方向垂直于电场线射入板间的匀强电场，且都能射出电场，射出后都打在同一个荧光屏上，使荧光屏上出现亮点。若微粒打到荧光屏的先后不能分辨，则下列说法中正确的是：

　 A．若它们射入电场时的速度相等，在荧光屏上将出现3个亮点

B．若它们射入电场时的动量相等，在荧光屏上将只出现2个亮点

C．若它们射入电场时的动能相等，在荧光屏上将只出现1个亮点

D．若它们是由同一个电场从静止加速后射入偏转电场的，在荧光屏上将只出现1个亮点

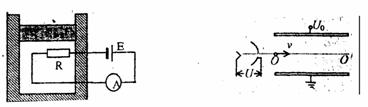

11．如图所示，带有活塞的气缸中，封闭一定质量的理想气体，将一个半导体热敏电阻R置于气缸中，热敏电阻R与容器外的电源E和电流表A组成闭合回路，气缸和活塞具有良好的绝热性能。若发现电流表A的读数增大时，以下判断正确的是：

　 A．气体压强一定增大　　　　　　　　　 B．气体体积一定增大

C．气体一定对外做功　　　　　　　　　 D．气体内能一定增大

10．一木块从高处自由下落，下落一段时间后，在空中某处与一颗水平向北射来的子弹相遇，子弹穿过木块继续飞行，下面的说法正确的是：

　 A．木块落地时间与未遇到子弹相比较，保持不变

B．木块落地时间与未遇到子弹相比较，将稍变长

C．木块落地位置与未遇到子弹相比较，将保持不变

D．木块落地位置与未遇到子弹相比较，将稍偏向北

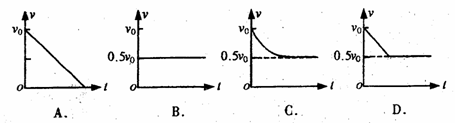

9．汽车在平直公路上以速度V₀匀速行驶，发动机功率为P。快进入闹市区时，司机减小了油门，使汽车的功率立即减小一半并保持该功率继续行驶(汽车所受阻力不变)。下面四个图象中，哪个图象正确表示了从司机减小油门开始，汽车的速度与时间的关系：

8．如图所示，a、b带等量异种电荷，MN为a、b连线的中垂线，现有一带电粒子从M点以一定的初速度v射出，开始时的一段轨迹如图中细线所示，若不计重力的作用，则在飞越该电场的过程中，下列说法中正确的是

　 A．该粒子带负电

B．该粒子的动能先增大后减小

C．该粒子的电势能先增大后减小

D．该粒子运动到无穷远处后，其速度大小一定仍为v

7．一列横波沿直线传播，在传播方向上有P、Q两点，相距0.4m,当t=0时,P、Q两点的位移正好是达到正向最大，且P、Q之间只有一个波谷；当t=0.1s时，P、Q两点的位移正好从t=0时的状态直接变为位移为零，此时P、Q之间呈现一个波峰，一个波谷，且处于波谷的那一点在传播方向上距P点为0.1m，则该波的波速及传播方向为：

　 A．波速为1m/s传播方向是自P向Q　　　 B．波速为1m/s传播方向是自Q向P

C．波速为4m/s、传播方向是自P向Q　　　 D．波速为4m/s、传播方向是自Q向P

6．细线AO和BO下端系一个物体P，细线长AO＞BO，A、B两个端点在同一水平线上。开始时两线刚好绷直，BO线处于竖直方向，如图所示。细线AO、BO的拉力设为F_A和F_B保持端点A、B在同一水平线上，A点不动，B点向右移动；使A、B逐渐远离的过程中，物体P静止不动，关于细线的拉力F_A和F_B的大小随AB间距离变化的情况是：

　 A．F_A随距离增大而一直增大

B．F_A随距离增大而一直减小

C．F_B随距离增大而一直增大

D．F_B随距离增大而一直减小
