题目列表(包括答案和解析)
6.如图所示,一个静止的质量为m,带电量为q的带电粒子(不计重力),经电压U加速后垂直进入磁感应强度为B的匀强磁场中,粒子打至P点,设OP=x,能正确反映x与U之间函数关系的x-U图如图中的
5.在如图所示的电路中,电源的内电阻r不能忽略,其电动势E小于电容器C的耐压值。先闭合开关S,待电路稳定后,再断开开关S,则在电路再次达到稳定的过程中,下列说法中正确的是
A.电阻R1两端的电压增大
B.电容器C两端的电压减小
C.电源两端的电压增大
D.电容器C上所带的电量增加
4.如图所示,理想变压器原线圈通入交变电流i=ImsinωtA,副线圈接有一电流表与负载电阻串联,电流表的读数为0.10A,在t=T时,原线圈中电流的瞬时值为0.03A,由此可知该变压器的原、副线圈的匝数比为
A.10∶3 B.3∶10
C.10∶3 D.3∶10
3.某同学身高1.8 m,在运动会上他参加跳高比赛,起跳后身体横着越过了1.8 m高的横杆,据此可估算出他起跳时竖直向上的速度大约为(取g=10m/s2)
A.2 m/s B.4 m/s
C.6 m/s D.8 m/s
2.如图所示C是水平地面,A、B是两个长方形物块,F是作用在物块B上沿水平方向的力,物体A和B以相同的速度做匀速直线运动,由此可知AB间动摩擦因数μ1和BC间的动摩擦因数μ2有可能是
A.μ1=0,μ2=0
B.μ1=0,μ2≠0
C.μ1≠0,μ2=0
D.以上说法都不对
1.2001年11月2日,我国第一条磁悬浮列车的导轨在上海浦东安装。如图所示是磁悬浮的原理。图中P是柱形磁铁,Q是用高温超导材料制成的超导圆环。将超导圆环Q平放在磁铁P上。它就能在磁力的作用下悬浮在磁铁P的上方。下列叙述正确的是
(A)Q放入磁场的过程中,将产生感应电流。稳定后,感应电流仍存在
(B)Q放入磁场的过程中,将产生感应电流。稳定后,感应电流消失
(C)如果P的N极朝上,Q中感应电流的方向如图中所示
(D)如果P的S极朝上,Q中感应电流的方向与图中所示的方向相反
10.(1)现有一电阻箱,一个开关,若干根导线和一个电流表,该电流表表面上有刻度但无刻度值,要求设计一个能测定某电源内阻的实验方案,(已知电流表内阻很小,电流表量程符合要求,电源内阻约为几欧)
要求:
(1)在右边方框中画出实验电路图;
(2)简要写出完成接线后的实验步骤:
__________________________________________________
__________________________________________________
__________________________________________ _______.
(3)写出用测得的量计算电源内阻的表达式r=____ ___.
9.某同学用如图所示的装置测定重力加速度,
(1)电火花计时器的工作电压为______,频率________。

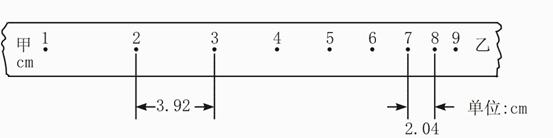

(2)打出的纸带如图所示,实验时纸带的______端应和重物相连接。(选填“甲”或“乙”)
(3)纸带上1至9各点为计时点,由纸带所示数据可算出实验时的加速度为______ m/s2。
(4)当地的重力加速度数值为9.8 m/s2,请列出测量值与当地重力加速度的值有差异的一个原因__________。
(5)实验测量的相对误差为__________。(保留两位有效数字)
8.目前,世界上正在研究一种新型发电机叫磁流体发电机.如图所示,表示了它的原理:将一束等离子体喷射入磁场,在场中有两块金属板A、B,这时金属板上就会聚集电荷,产生电压.如果射入的等离子体速度均为v,两金属板的板长为L,板间距离为d,板平面的面积为S,匀强磁场的磁感应强度为B,方向垂直于速度方向,负载电阻为R,电离气体充满两板间的空间.当发电机稳定发电时,电流表示数为I.那么板间电离气体的电阻率为
(A) (B)
(C) (D)
7.在光滑绝缘的水平面上,一轻绳拉着一个静电小球绕竖直方向的轴O在匀强磁场中做逆时针方向的水平匀速圆周运动,磁场方向竖直向下,俯视图如图所示,若小球运动到A点时,绳子突然断开,关于小球在绳子断开后可能的运动情况,下列说法中正确的是
(A)小球做逆时针匀速圆周运动,半径不变
(B)小球做逆时针匀速圆周运动,半径增大
(C)小球做顺时针匀速圆周运动,半径不变
(D)小球做顺时针匀速圆周运动,半径增大
