6．如图所示的图像能正确反映下面哪两个量的变化规律　　 (　　 )

　 A．初速度为零的匀加速直线运动的速度与时间，y表示速度，x表示时间

　 B．路端电压与外电阻，y表示路端电压，x表示外电阻　

　C．某物体的加速度与所受的合外力，y表示加速度，x表示合外力

　 D．光电效应现象中，光电子的最大初动能与入射光子的频率，y表示光电子的最大初动能，x表示入射光子的频率

5．1961年德国学者约恩孙发表了一篇论文，介绍了他用电子束进行的一系列衍射和干涉试验．其中他做的双缝干涉实验，与托马斯·杨用可见光做的双缝干涉实验所得的图样基本相同，这是对德布罗意的物质波理论的又一次实验验证．约恩孙实验时用50 kV的电压加速电子束，然后垂直射到间距为毫米级的双缝上，在与双缝距离约为35 cm的衍射屏上得到了干涉条纹，但条纹间距很小．下列四组方法中，一定能使条纹间距变大的是　　 (　　 )

　 A．降低加速电子的电压，同时加大双缝间的距离　

　 B．降低加涑申．子的申．压，同时减小双缝间的距离

　 C．加大双缝间的距离，同时使屏靠近双缝

　 D．减小双缝间的距离，同时使屏靠近双缝

4．使两个氘核发生聚变，必须使它们之间的距离接近到r₀，也就是接近到核力能够发生作用的范围．温度很高时，由氘原子构成的物质将变为等离子体，已知等离子体热运动的平均动能为E_K=(3/2)k₁T，式中)k₁为玻尔兹曼常量，T为热力学温度，两个氘核之间的电势能为 E_P=K(e²/r)，K是为静电力常量，r为核之间的距离，则使氘核发生聚变的温度至少应为　 (　　 )

3．如图所示，直线A为电源a的路端电压与电流的关系图像；直线B 为电源b的路端电压与电流的关系图像；直线c为一个电阻R的两 端电压与电流关系的图像．将这个电阻R分别接到以a、b两电源上， 那么　　 (　　 )

　A．R接到a电源上，电源的效率较高

　B．R接到b电源上，电源的输出功率较大

C．R接到以电源上，电源的输出功率较大，但电源效率较低

D．R接到电源上，电阻的发热功率和电源的效率都较高

2．如图所示，柱形容器内封有一定质量的空气，光滑活塞C(质量为m) 与容器由良好的隔热材料制成．另有质量为M的物体从活塞上方的A点自由下落到活塞上，并随活塞一起到达最低点B．在这一过程 中，空气内能的改变量ΔU、外界对空气所做的功w与物体及活塞的重力势能的变化关系为　　 (　　 )

1．某物质的摩尔质量为M，密度为ρ，设阿伏加德罗常数为N_A，则每个分子的质量和单位体积所含的分子数分别是　　 (　 )

9、如图所示,在水平方向与纸面垂直的足够大的匀强磁场中,有一足够长的　　 形金属框架abcd以v1=2m/s的速度向右做切割磁感线运动,在框架abcd上下两板内产生一个匀强电场.有一个带电油滴以水平速度v2从P点(ap=L/2)向左射入框架内做匀速圆周运动(g=10m/s2).求:

(1)　 油滴必须带什么性质的电荷, 油滴做匀速圆周运动的周期是多少?

(2)　 为使油滴不跟框架壁相碰, 油滴速度v2与框架宽度L的比值v2/L应满足什么条件?

(3)　 为使油滴不离开电场,并且能够在框架内完整地运动一周,速度v2要满足什么条件?

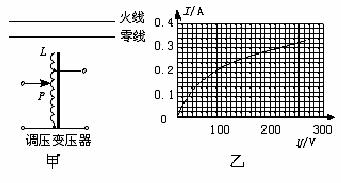

8、(12分)为了测定和描绘“220 V 40 W”白炽电灯灯丝伏安特性曲线，可以利用调压变压器供电.调压变压器是一种自耦变压器，它只有一组线圈 L，绕在闭合的环形铁芯上，输入端接在 220 交流电源的火线与零线间，输出端有一个滑动触头 P ，移动它的位置，就可以使输出电压在0-250 V之间连续变化，图甲中画出的是调压变压器的电路图符号. 实验室内备有交流电压表、交流电流表、滑动变阻器、开关、导线等实验器材.

(1)在图甲中完成实验电路图.

(2)说明按你的实验电路图进行测量，　 在电压较高段与电压较低段进行比较，哪段的误差更大？为什么？

(3)如果根据测量结果作出的伏安特性曲线如图乙所示，试根据图线确定，把 2只完全相同的“220 V 40 W”白炽电灯串联在220 V交流电源的火线与零线间时，2只电灯消耗的总电功率是多大？

7、(8分)某科技馆中有一个展品，该展品放在较暗处。有一个不断均匀滴水的龙头(刚滴出的水滴速度为零)在平行光源的照射下，可以观察到一种奇特的现象：只要耐心地缓慢调节水滴下落的时间间隔，在适当的情况下，看到的水滴好象都静止在各自固定的位置不动(如图中A、B、C、D所示，右边数值的单位是cm)。要想出现这一现象，所用光源应频闪光源，滴水时间间隔为　　 s.光源闪光频率为　　 Hz(取g=10m/s²)

6、“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器。音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动。图为音箱的电路图，高、低频混合电流由a、b端输入，L₁和L₂是线圈，C₁和C₂是电容器。则(　 　)

A．甲扬声器是高音扬声器

B．C₂的作用是阻碍低频电流通过乙扬声器

C．L₁的作用是阻碍低频电流通过甲扬声器

D．L₂的作用是减弱乙扬声器的低频电流
