17．(16分)如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成．若静电分析器通道的半径为R，均匀辐向电场的场强为E．磁分析器中有垂直纸面向外的匀强磁场，磁感强度为B．问：

(1)为了使位于A处电量为q、质量为m的离子，从静止开始经加速　 电场加速后沿图中圆弧虚线通过静电分析器，加速电场的电压U应为多大?

(2)离子由P点进入磁分析器后，最终打在乳胶片上的Q点，该点距入射点P多远?　

16．(16分)超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图所示的模型：在水平面上相距L的两根平行直导轨间，有竖直方向等距离分布的匀强磁场B₁和B₂。，且B₁===B₂=B，每个磁场的宽都是l，相问排列，所有这些磁场都以速度v向右匀速运动．这时跨在两导轨间的长为L宽为l的金属框abcd悬浮在导轨上方)在磁场力作用下也将会由静止开始向右运动．设金属框的总电阻为R，运动中所受到的阻力恒为f，求：

(1)初始时刻金属框中感应电流的大小；

(2)金属框可达到的最大速度．

15．(14分)如图所示，一束光线以60º的入射角射到一水平放置的平面镜上，反射后在正上方与平面镜平行的光屏上留下一光点P．现在将一块上下两面平行的透明体平放在平面镜上，则进入 透明体的光线经平面镜反射后再从透明体的上表面射出，打在光屏上的光点P’与原来相比丘左平移了3.46 cm，已知透明体对光的折射率为√3求：

(1)作出后来的光路示意图，标出P’位置。

(2)透明体的厚度为多大?

(3)光在透明体里运动的时问多长?

14.(12岔)图中电路的各元件值为：R₁=R₂=10 Ω，R₃=R₄=20 Ω，c 300μF，电源电动势E=6 V，内阻不计，单刀双掷开关s开始时接通触点2，求：

(1)当开关S从触点2改接触点l，且电路稳定后，电容C所带电荷量；

(2)若开关S从触点l改接触点2后，直至电流为零止，通过电阻R₁的电荷量．

13.(14分)下列是关于风力提水机组的材料．

产品名称：FD4型风力提水机组　　 产品类型：风能

风轮直径：4 m　　 叶片数：18　　 额定转速：360 r／rain

提水量：15 m³／h　　 起动风速：4 m／s工作风速：4-17 m／s

额定风速：8 m／s　　 提水高度：9 m

请根据上述数据计算：

(1)这台机组的提水功率为多大?(g取10 m／s²)

(2)这台机组正常工作时获得的风能功率为多大?(设吹到整个风轮圆面积上的空气减速为

　 零。空气密度取1．28 kg／m³。)

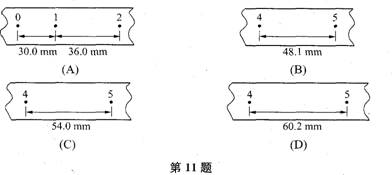

　 11．(8分)某同学在测定匀变速直线运动加速度时，所用电源的频率为50 Hz，得到了几条较为理想的纸带，已在每条纸带上每5个点取一个计数点，依打点先后编为0、1、2、3、4、5．由于不小 心，纸带被撕断了，且中间缺了一段，如图所示．请根据给出的A、B、C、D四段纸带回答：

　　 (1)在B、C、D三段纸带中选出从纸带A上撕下的那段应该是　　　　 　．

(2)打A纸带时，物体的加速度大小是　 　m／s。．

12．(12分)要测一只电压表的内阻Rv．提供的器材有：待测电压表(量程0--3 V，内阻约为3 kQ)；电阻箱R(阻值。一9999．9 E1)；滑动变阻器R＇(阻值O一20 Q，额定电流1 A)；滑动变阻器R＇＇(阻值为0-1700 Q，额定电流0．5 A)；电源E(电动势约6 V，内阻约0．5 n)；开关S及导线若干．

(1)要求较准确地测量待测电压表的内电阻R_V，，请从上 述器材中选择适当的器材设计测量电路，并在方框中画出电路图，图中电阻要标明符号．

(2)写出完成接线后的简要测量步骤，并说明实验中应测量的物理量．

(3)给出Rv的表达式(用测得的物理量表示)，R_V=　　　　　　　　　　　　　

10．历史上有些科学家曾把在相等位移内速度变化相等的单向直线运动称为“匀变速直线运　　 动’’(现称“另类匀变速直线运动’)，“另类加速度’’定义为A=(V_t –V₀)/S，其中V₀和V_t分别表示某段位移s内的初速和末速．A>O表示物体做加速运动，A＜O表示物体做减速运动．而 现在物理学中加速度的定义式为a=(V_t –V₀)/t　 ，下列说法正确的是　　 (　　 )

A．若A不变，则a也不变　

B．若A>O且保持不变，则a逐渐变大

C．若A不变，则物体在中间位置处的速度为

D．若A不变，则物体在中问位置处的速度为

　　　　 物　　 理

　　 第Ⅱ卷(非选择题　 共11 O分)

9．原子核X衰变为原子核Y再衰变为原子核Z的过程如下：下述各关系中正确的是　　 (　 )

A．a=e+4　 B．b=f+1　 C．c=e+4　　 D．d=f-2

8．如图所示为光敏电阻自动计数器的示意图，其中R₁为光敏电

　 阻，R₂为定值电阻，此光电计数器的基本工作原理是(　　 )

　 A．当有光照射R₁时，信号处理系统获得高电压

　 B．当有光照射R₁时，信号处理系统获得较低电压

　 C．信号处理系统每获得一次低电压就记数一次

　 D．信号处理系统每获得一次高电压就记数一次

7．如图甲所示，0点为振源，OP=s．t=0时刻，0点由平衡位置开

　 始振动，产生向右沿直线传播的简谐横波．图乙为从t=0时刻

　 开始描绘的P点的振动图像．下列判断中正确的是　　 (　　 )

　　 A．该波的频率为1/(t₂-t₁)　　 B．这列波的波长为St₁/(t₂-t₁)

　　 　C．t一0时刻，振源0振动的方向沿y轴正方向

　 　　D．t=t₂时刻，P点的振动方向沿y轴负方向　　 ．
