17．(16分)如图所示,竖直平面内放一直角杆AOB,杆的水平部分粗糙，动摩擦因数μ＝0.2，杆的竖直部分光滑。两部分各有质量均为1Kg的小球A和B，A、B间用细绳相连,此时A、B处于静止状态，OA＝3m,OB＝4m。若用水平拉力F向右缓缓地拉A使之移动1m，则

(1)该过程中A受到的摩擦力多大？拉力F做功多少？

(2)若用20N的恒力拉A球也移动1m，此时A的速度达到2m/s，则此过程中产生的内能为多少？

16．(16分)2003年10月15日9时整，我国“神州”五号载人飞船发射成功，飞船绕地球14圈后，于10月16日6时23分安全返回.若把“神州”五号载人飞船的绕地运行看作是在同一轨道上的匀速圆周运动，已知地球半径为R，地球表面的重力加速度为g

(1)试估算“神州”五号载人飞船绕地球运行的周期T为多少秒？(保留两位有效数字)

(2)设“神州”五号载人飞船绕地球运行的周期为T、地球表面的重力加速度为g、地球半径为R，用T、g、R能求出哪些与“神州”五号载人飞船有关的物理量？分别写出计算这些物理量的表达式(不必代入数据计算)

(3)根据你对飞船的了解，以飞船为背景，至少提出两个与物理相关的问题，但不要求解答。例：飞船在预定轨道处的加速度比地球表面处的重力加速度是大一些还是小些？

15．(15分)物体A、B都静止在同一水平面上，它们的质量分别是m_A和m_B，与水平面之间的动摩擦因数分别为μ_A和μ_B。用平行于水平面的力F分别拉物体A、B，得到加速度a和拉力F的关系图象分别如图中A、B所示。

(1)利用图象求出两个物体的质量m_A和m_B。

甲同学分析的过程是：从图象中得到F=12N时,A

物体的加速度a_A=4m/s²，B物体的加速度a_B=2m/s²,

根据牛顿定律导出：

乙同学的分析过程是:从图象中得出直线A、B的

斜率为：k_A＝tan45°=1, k_B=tan26°34′=0.5,而

　　　 请判断甲、乙两个同学结论的对和错，并分析错误的原因。如果两个同学都错，分析各

自的错误原因后再计算正确的结果。

(2)根据图象计算A、B两物体与水平面之间动摩擦因数μ_A和μ_B的数值。

14．(14分)跳高运动员从地面起跳后上升到一定的高度，跃过横杆后落下，为了避免对运动员的伤害，在运动员落下的地方设置一片沙坑．某运动员质量为60.0kg，身高为1.84m．运动员从距地面高度为1.90m的横杆上落下，设运动员开始下落的初速度为零，他的身体直立落地，双脚在沙坑里陷下去的深度为10cm，落地过程重心下落的高度为1.25m．忽略他下落过程受到的空气阻力．求：

(1)运动员在接触沙坑表面时的速度大小；

(2)沙坑对运动员平均阻力的大小．(重力加速度g取10m/s²)

13．(14分)如图所示,电源的电动势E=110V,电阻R₁=21Ω,电动机绕组的电阻R₀=0.5Ω,电键S₁始终闭合。当电键S₂断开时，电阻R₁的电功率是525W；当电键S₂闭合时，电阻R₁的电功率是336W，求

(1)电源的内电阻；

(2)当电键S₂闭合时流过电源的电流和电动机的输出的功率。

12．(10分)如图，质量不同的两个物体A和B，用跨过定滑轮的细绳相连．开始时B放在水平桌面上，A离地面有一定的高度，从静止开始释放让它们运动，在运动过程中B始终碰不到滑轮，A着地后不反弹．滑轮与轴处摩擦不计，绳子和滑轮质量不计．用此装置可测出B物体与水平桌面间的动摩擦因数μ．

(1)在本实验中需要用到的测量工具是　　　　　　　　　　　　 ；需要测量的物理量是　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(物理量需用字母表示)．

(2)动摩擦因数的表达式为μ=　　　　　　　　　　　 ．

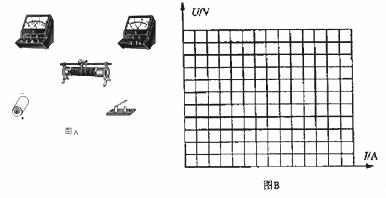

11．(10分)测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U-I图线。利用图线可求出电源电动势和内电阻分别为　　　　　 、　　　　 。

10．四个相同的电流表分别改装成两个安培表和两个电压表，安培表A₁的量程大于A₂的量

　　 程，电压表V₁的量程大于V₂的量程，把它们按图接入电路　　　　　　　　　　　　　　 (　　 )

　　　 A．A₁的读数比A₂的读数大

　　　 B．A₁指针偏转角度比A₂指针偏转角度大

　　　 C．V₁读数比V₂读数大

　　　 D．V₁指针偏转角度比A₂指针偏转角度大

第Ⅱ卷(非选择题，共110分)

9．如图电路中的电阻均为1Ω,电源电动势3V,内阻0.5Ω,电流表、电

　 压表均为理想表，则此时电流表、电压表的读数分别是(　　 )

　　　 A．3A　3V　　　　　　 B．1.5A　1.5V

　　　 C．3A　1.5V　　 D．1.5A　3V

8．一平行板电容器的电容为C，两板间的距离为d，上板带

　 正电，电量为Q，下板带负电，电量也为Q，它们产生的

　 电场在很远处的电势为零。两个带异号电荷的小球用一绝

　 缘刚性杆相连，小球的电量都为q，杆长为l，且l<d。现

　 将它们从很远处移到电容器内两板之间，处于图示的静止

　 状态(杆与板面垂直)，在此过程中电场力对两个小球所

　 做总功的大小等于多少？(设两球移动过程中极板上电荷

　 分布情况不变)(　　 )

A．　　　　　 B．　　 　　　　 C．　　　 D．0
