12．(7分)做“测定匀变速直线运动的加速度”实验中，得到一条如图所示的纸带。按时间顺序取0、1、2、3、4、5、6共七个计数点，每相邻两点间各有四个打出的点未画出，用刻度尺测出1、2、…6各点到0点的距离分别为8.69cm，15.99cm，21.87cm，26.35cm，29.45cm，31.17cm，打点计时器使用的交流电源频率为50Hz。求：

(1)物体的加速度

(2)打计数点3时的速度

(要求写出主要的运算步骤)

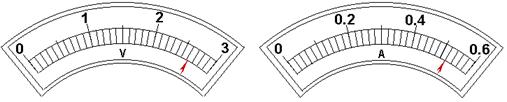

11．(6分)下图A、B、C中分别为用游标卡尺测某物体宽度d，用电压表、电流表测某一电阻上电压U和电流I的刻度示意图，请分别写出对应的读数：

d=　　　　　　 　mm，　　 U=　　　　　　 　V ，　　　 I=　　　　　 　A

　　　　　　　　　　　　　　　　　　 图A

　　　　　　　 图B　　　　　　 　　　　　　　　　　　　图C

10．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知(　 )

A．三个等势面中，a的电势最高

B．带电质点通过P点时的电势能较大

C．带电质点通过P点时的动能较大

D．带电质点通过P点时的加速度较大

第Ⅱ卷(非选择题　 共110分)

9．如图所示电路中，电键S₁、S₂、S₃、S₄均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个电键后P会向下运动？(　 )(闭合电键)

A．S₁

B．S₂

C．S₃

D．S₄

8．家用洗衣机在正常脱水时较平稳，切断电源后，洗衣机的振动先是变得越来越剧烈，然后逐渐减弱。对这一现象，下列说法正确的是(　　 )

A．正常脱水时，洗衣机脱水缸的运转频率比洗衣机的固有频率大

B．正常脱水时，洗衣机脱水缸的运转频率比洗衣机的固有频率小

C．正常脱水时，洗衣机脱水缸的运转频率等于洗衣机的固有频率

D．当洗衣机的振动最剧烈时，脱水缸的运转频率恰好等于洗衣机的固有频率

7．在温度均匀的水池中，有一小气泡正在缓慢向上浮起，体积逐渐膨胀，在气泡上浮的过程中(　 )

A．气泡内的气体向外界放出热量

B．气泡内的气体与外界不发生热传递，其内能不变

C．气泡内的气体对外界做功，其内能减少

D．气泡内的气体对外界做功，同时从水中吸收热量，其内能不变

6．关于电场强度、磁感应强度，下列说法中正确的是：(　 )

A．电场强度的定义式适用于任何电场

B．由真空中点电荷的电场强度公式知，当r→0时，其电场强度趋近于无限大

C．由公式知，一小段通电导体在某处不受磁场力，说明此处一定无磁场

D．磁感应强度的方向就是置于该处的通电导体的受力方向

5．　 一列简谐横波沿x轴传播，某时刻的波形如图所示。关于波的传播方向与质点a、b、c、d、e的运动情况，下列说法正确的是(　 )

A．若波形沿x轴正方向传播，则质点a运动的速度将减小

B．若质点e比质点d先回到平衡位置，则波沿x轴正方向传播

C．若波形沿x轴负方向传播，则质点c向下运动

D．若波形沿x轴正方向传播，再经过半个周期质点b将运动到质点d现在的位置

4．如图所示，竖直放置的长直导线通以恒定电流，导线右侧充满垂直纸面向内的匀强磁场一矩形线圈与导线在同一平面上。下列情形下线框内能产生感应电流的是(　 )

A．导线中电流强度变大

B．线框水平向右平动

C．线框竖直向下平动

D．线框以ab边为轴转动

3．如图所示，在宽为20m的小河中央有一只木船，在岸上用两根长各为26m的绳子拉船匀速行驶，若绳的拉力均为1300N，可知木船所受的阻力为(　 )

A．1200N

B．1300N

C．2400N

D．2600N
