4、如图是四位同学在“互成角度的两个力的合成”实验中作出的图示，图中F₁、F₂是两弹簧秤同时拉橡皮条的力的图示，F是根据平行四边形定则作出的合力的图示，F’是一个弹簧秤单独拉橡皮条的拉力的图示，其中属于明显错误的是

3、甲、乙两同学分别拿两只不同型号、已经校准的电压表去测量某电路两端的电压，在排除读数误差的前提下，甲同学的测量值是4.3V，乙同学的测量值是4.5V，则该电路电压的实际值是

A、　　 B、　　　 C、　　　 D、

2、　 利用单摆测重力加速度的实验中，若测得g值比当地重力加速度的公认值小，可能是由于

A、计算摆长时，只考虑悬线长，而未加小球半径

B、计算摆长时，将悬线长加上小球的直径

C、测量周期时，将n次全振动，误记为(n+1)次全振动

D、单摆振动时，振幅较小

25、(20分)如图9所示，水平传送带AB足够长，质量为M＝1kg的木块随传送带一起以v₁＝2m/s的速度向左匀速运动(传送带的速度恒定)，木块与传送带的摩擦因数，当木块运动到最左端A点时，一颗质量为m＝20g的子弹，以v₀＝300m/s的水平向右的速度，正对射入木块并穿出，穿出速度v＝50m/s，设子弹射穿木块的时间极短，(g取10m/s²)求：

(1)木块遭射击后远离A的最大距离；

(2)木块遭击后在传送带上向左运动所经历的时间。

24．(20分)现代观测表明，由于引力作用，恒星有“聚集”的特点.众多的恒星组成不同层次的恒星系统，最简单的恒星系统是两颗互相绕转的双星，如图所示，两星各以一定速率绕其连线上某一点匀速转动，这样才不至于因万有引力作用而吸引在一起，已知双星质量分别为m₁、m₂,它们间的距离始终为L，引力常数为G，求：　

(1)双星旋转的中心O到m₁的距离；　

(2)双星的转动周期。

23．(16分)起跳摸高是学生常进行的一项活动，小亮同学身高1.72 m，体重60 kg，站立时举手达到2.14 m,他弯曲两腿，再用力蹬地，经0.4 s竖直跳起，设他蹬地的力大小恒为　 1050 N，不计空气阻力，取g=10 m/s2，求小亮同学起跳摸高的最大高度是多少?　

22、(16)兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：

①用天平测出电动小车的质量为0.4kg；

②将电动小车、纸带和打点计时器按如图甲所示安装；

③接通打点计时器(其打点周期为0.02s)；

④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器(设小车在整个过程中小车所受的阻力恒定)。

在上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。

请你分析纸带数据，回答下列问题：

(1)该电动小车运动的最大速度为　　　　　　 m/s；

(2)该电动小车的额定功率为　　　　　　 W。

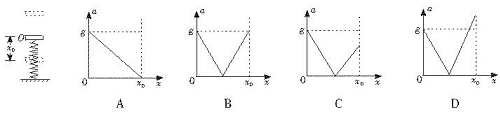

21．如下图所示，一根轻弹簧竖直直立在水平地面上，下端固定，在弹簧的正上方有一个物块，物块从高处自由下落到弹簧上端O，将弹簧压缩，弹簧被压缩了x₀时，物块的速度变为零.从物块与弹簧接触开始，物块的加速度的大小随下降的位移x变化的图象可能是(　　 )

20．物体静止在光滑水平面上，先对物体施一水平向右的恒力F₁，经t秒后物体的速率为v₁时撤去F₁，立即再对它施一水平向左的水平恒力F₂，又经t秒后物体回到出发点时，速率为v₂，则v₁、v₂间的关系是　　　　　　　　　　 (　　 )

　　　 A．　　B．2　

　 C．3 　　　D．5
