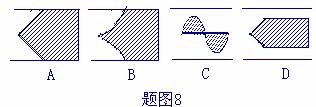

8． 一带电粒子以初速度v₀平行电容器极板沿中心轴线射入，两极板间加u=U₀sinωt的电压，带电粒子可能出现的全部区域用斜线表示，如题图8所示，则可能正确的是：(　　　 )

7． 要减小发射电磁波的周期，下列哪些办法是不可行的：(　　　 )

A． 减小线圈的匝数；　　 B．降低电容器的充电电压；

C．抽去线圈中的磁芯； D．减小电容器的电容。

6． 如题图6所示，边长为L的正方形闭合线框，在磁感强度为B的匀强磁场中，以一条边为轴，以角速度ω匀速转动，转轴与B垂直，线圈总电阻为R，导线电阻不计，下列说法中正确的是：(　　　 )

① 伏特表示数为BL²ω/8；

② 伏特表示数为BL²ω/8；

③ 线圈转一周产生热量为πB²L⁴ω/R；

④ 线圈转一周产生热量为2πB²L⁴ω/R；

A．①③　 B．②③　 C．①④　 D．②④

5． 如题图5所示，的是一LC振荡电路在振荡过程中某时刻电容器内电场线和电感线圈的磁感线情况，(此时电流方向为顺时针)，由此可判定此时刻：(　　　 )

A． 电容器正在充电；

B．　 电容器正在放电；

C．　 回路中电流方向为顺时针方向；

D． 电容器右极板带正电。

4． 在绕制变压器时，某人将两个线圈绕在如题图4所示变压器铁芯的左右两个臂上。当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比N₁∶N₂=2∶1，在不接负载的情况下：(　　　 )

A． 当线圈1输入电压220V时，线圈2输出电压为110V；

B．　 当线圈1输入电压220V时，线圈2输出电压为55V；

C．　 当线圈2输入电压110V时，线圈1输出电压为220V；

D． 当线圈2输入电压110V时，线圈1输出电压为55V；

3． 下列关于电磁波的叙述中，正确的是：(　　　 )

A． 电磁波是电磁场由发生区域向远处的传播；

B．　 电磁波在任何介质中的传播速度均为3.00×10⁸m/s；

C．　 电磁波由真空进入介质传播时，波长将变长；

D． 电磁波不能产生干涉、衍射现象。

2． 一个矩形线圈在匀强磁场中绕垂直于磁场并位于线圈平面内的固定轴做匀速转动，题图2的余弦曲线表示穿过线圈的磁通量随时间变化的函数图象，图中磁通量的最大值为Φ_m，变化的周期为T，由图可知，线圈中：(　　　 )

①在t₁时刻出现电动势最大值；

②在t₂时刻出现电动势最大值；

③在t₃时刻的电动势等于2πφ_m/T；

④在t₄时刻的电动势等于4πφ_m/T；

A．①③　 B．①④　 C．②③　 D．②④

1． 矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是：(　　　 )

A． 在中性面时，通过线圈的磁通量为零；

B．　 在中性面时，感应电动势最大；

C．　 穿过线圈的磁通量为零时，感应电动势也为零；

D． 线圈每次通过中性面电流方向均改变。

16、要求测量两节干电池串联而成的电池组的电动势E和内电阻(约为几Ω)，提供下列器材：

　　 电压表V₁(量程3V，内阻1kΩ)、电压表V₂(量程15V，内阻2kΩ)、电阻箱(0-9999Ω)、电键、导线若干。

　　 某同学用量程15V的电压表连接成如图所示的电路，实验步骤如下：

　 (1)合上电键S，将电阻箱R阻值调到R₁=10Ω，读得电压表的读数为U₁；

　 (2)将电阻箱R阻值调到R₂=20Ω，读得电压表的读数为U₂；

　　 由方程组； 解出、。

　　 为了减少实验误差，上述实验在选择器材和实验步骤中，应做哪些改进？

15、现有一阻值为10.0Ω的定值电阻、一个电键、若干导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案。(已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几Ω)要求：

　 (1)画出实验电路图；

　 (2)简要写出完成接线后的实验步骤；

　 (3)写出用测得的量计算电源内阻的表达式= 　　　　　　　　　。
