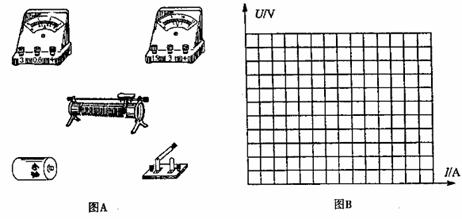

11．测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U-I图线。利用图线可求出电源电动势和内电阻分别为　　　　　 、　　　　 。

10．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向

　　　 直流电动机提供24V的电压，当电瓶车在水平地面上

　　　 以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，

　　　 设车所受的阻力是车重的0.02倍(g=10m/s²)，则此电动机的内阻是　　　　　　　　 (　 )

　　　 A．4.8Ω　　 　　　　　 B．3.2Ω　　　 　　　 C．1.6Ω　　 　　　　 D．0.4Ω

第Ⅱ卷(非选择题 共110分)

9．如图所示电路中，当变阻器R₃的滑动头P向b

端移动时，(　 )

　　　 A．电压表示数变大，电流表示数变小

　　　 B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

　　　 D．电压表示数变小，电流表示数变小

8．图中电阻R₁、R₂、R₃的阻值相等，电池的内阻不计。开关

　　　 K接通后流过R₂的电流是K接通前的(　　 )

A．　　　　　　　　　　　 B．

　　　 C．　　　　　　　　　　　 D．

7．如图所示的电路中，C₂=2C₁，R₂=2R₁，下列说法正确的是(　　 )

　　　 A．开关处于断开状态，电容C₂的电量大于C₁的电量

　　　 B．开关处于断开状态，电容C₁的电量大于C₂的电量

　　　 C．开关处于接通状态，电容C₂的电量大于C₁的电量

　　　 D．开关处于接通状态，电容C₁的电量大于C₂的电量

6．在图中所示的电路中，A、B、C分别表示理想电流表或电

　　　 压表，它们的示数以安或伏为单位，当电键S闭合后，A、

　　　 B、C三块表的示数分别为1、2、3时，灯L₁、L₂恰好正常

　　　 发光。已知灯L₁、L₂的额定功率之比为3∶1，则可判定(　 )

　　　 A．A、B、C均为电流表

　　　 B．A、B、C均为电压表

　　　 C．B为电流表，A、C为电压表

　　　 D．B为电压表，A、C为电流表

5．如图所示的电路，当闭合开关时，灯L₁、L₂正常发光。由

　　　 于电路出现故障，突然发现灯L₁变亮，灯L₂变暗，电流

　　　 表的读数变小。试根据上述现象判断，发生的故障可能是

　　　 (　　 )

A．R₁断路　　 　　　 B．R₂断路　　

C．R₃短路　　 　　　　 D．R₄短路

4．某仪器内部电路如图所示，其中M是一个质量

　　　 较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小(b固定在金属块上)。当金属块处于平衡时两根弹簧均处于原长状态。若将该仪器固定在一辆汽车上，则下列说法正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．当汽车加速前进时，甲灯亮

　　　 B．当汽车加速前进时，乙灯亮

　　　 C．当汽车刹车时，乙灯亮

　　　 D．当汽车刹车时，甲、乙灯均不亮

3．随着中国电信业的发展，国产手机在手机市场

　　　 上已经占有了相当大的市场份额。如图所示是

　　　 中国科健股份有限公司生产的一块手机电池

　　　 外壳上的文字说明，由此可知此电池的电动势

　　　 待机状态下平均工作电流分别是(　　 )

　　　 A．4.2V　 14.58mA　 B．4.2V　 700mA

　　　 C．3.7V　 14.58mA　 D．3.7V　 700mA

2．两个小灯泡的标识分别是L₁“6V　 6W”，L₂“6V　 9W”，把它们分别接在同一直流电源上，L₁消耗的功率恰好为6W，则L ₂消耗的功率为(电源内阻不可忽略)　　　　　　　　　　　　　　　 (　　 )

　　　 A．一定小于9W　　 B．一定等于9W

C．一定大于9W　　 D．条件不足，不能确定
