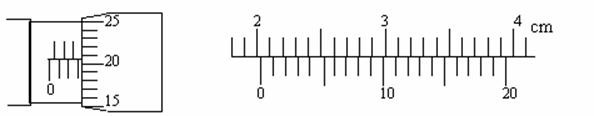

11、⑴(2分)某学生用螺旋测微器在测定某一金属丝时，测得的结果如下图左所示，则该金属丝的直径d=_______mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图b所示，则该工件的长度L=______cm。

(2)(9分)从下面给定的器材中选出适当的实验器材(有些器材的阻值是大约值,有些器材的阻值是准确值).设计一个测量阻值R_­x约为15kΩ的电阻的电路,要求方法简捷,要尽可能提高测量的精度.　 电流表A­₁，量程1mA，内阻r_A1≈50Ω　　　　　　　　 电流表A­₂，量程300μA，内阻r_A2≈300Ω

电流表A­₃，量程100μA，内阻r_A3≈500Ω　　　　 电压表V­₁,量程10V，内阻r_V1=15kΩ

电压表V­₂，量程3V，内阻r_V2=10kΩ　　　　　　　　　　　　　　　 滑动变阻器R₁，全阻值50Ω，额定电流为1A

滑动变阻器R₂，全阻值500Ω，额定电流为1A　　　　 电池组，电动势3V，内阻很小但不能忽略

开关及导线若干

①测量电路中电流表应选　　　 ,电压表应选　　　　 ,滑动变阻器应选　　　　　　 (填代号)

②在图所示的虚线框中画出测量R_­x的电路图.

③在所测量数据中选一组数据计算R_x,计算表达式R_x=　　　　　　　 ,表达式中各符号表示的意义　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

10、在图1所示的装置中，K为一金属板，A为金属电极，都密封在真空的玻璃管中，W为由石英片封盖的窗口，单色光可通过石英片射到金属板K上，E为输出电压可调的直流电流，其负极与电极A相连，A是电流表，实验发现，当用某种频率的单色光照射K时，K会发出电子(光电效应)，这时，即使A、K之间的电压等于零，回路中也有电流。当A的电势低于K时，当A比K的电势低到某一值U_c时，电流消失，U_c称为截止电压，当改变照射光的频率ν，截止电压U_c也将随之改变，其关系如图2所示，如果某次实验我们测出了画出这条图线所需的一系列数据，又知道了电子电量，则：

A．可求得该金属的极限频率　 　　

B．可求得该金属的逸出功

C．可求得普朗克常量　　 　　

D．可求得中子的质量

第Ⅱ卷(选择题　 共40 分)

9、美国“新地平线”号探测器，已于美国东部时间2006年1月17日13时(北京时间18日1时)借助“宇宙神－5”火箭，从佛罗里达州卡纳维拉尔角肯尼迪航天中心发射升空，开始长达9年的飞向冥王星的太空之旅．拥有3级发动机的“宇宙神－5”重型火箭将以每小时5.76万公里的惊人速度把“新地平线”号送离地球，这个冥王星探测器因此将成为人类有史以来发射的速度最高的飞行器．这一速度：

A．大于第一宇宙速度 　　　 B．大于第二宇宙速度

C．大于第三宇宙速度　　　D．小于并接近第三宇宙速度

8、如图所示，质点O在垂直x轴方向上做简谐振动，形成了沿x轴传播的横波。在t=0时刻质点O开始向上运动，经0.2s第一次形成图示波形，由此判断在t=2.5s时刻，质点A、B的运动情况是：

A．A点位于x轴的下方

B．B点位于x轴的上方

C．A点正往上运动

D．B点正往上运动

7、如图所示,带有活塞的气缸中封闭着一定质量的理想气体(不考虑气体重力势能)，气缸和活塞均具有良好的绝热性能.将一个热敏电阻置于气缸中, 热敏电阻与气缸外的欧姆表连接,气缸固定不动，缸内活塞可自由移动且不漏气，活塞下挂一沙桶，沙桶装满沙子时活塞恰好静止.现将沙桶底部钻一小洞，细沙缓缓漏出.则下列说法正确的是：

A．外界对气体做功，气体的内能增大　　 B．气体对外界做功，气体的内能减小

C．气体的压强增大，体积减小　　　　　 D．欧姆表的指针逐渐向右偏转

6、在物理学发展史上，有一些定律或规律的发现，首先是通过推理论证建立理论，然后再由实验加以验证.下列叙述内容符合上述情况的是：

A.牛顿发现了万有引力，经过一段时间后卡文迪许用实验方法测出引力常量的数值，从而验证了万有引力定律

B.爱因斯坦提出了量子理论，后来普朗克用光电效应实验提出了光子说

C.麦克斯韦提出电磁场理论并预言电磁波的存在，后来由赫兹用实验证实了电磁波的存在

D.汤姆生提出原子的核式结构学说，后来由卢瑟福用α粒子散射实验给予了验证

5、联欢会上物理老师表演了一个节目如图所示：他左手拿着新鲜的苹果，右手捏住一根吸饮料的长吸管(右手食指压住吸管的一端)，吸管另一端紧密接触苹果的表面，他时轻时重地压了几下，慢慢地就把吸管插入苹果内，吸管却没有折断．下列能运用物理知识做出恰当解释的是：　　　　　　　　　　　　　　　　　

A．因为吸管对苹果的作用力大于苹果对吸管的作用力，所以能插入苹果内

B．因为吸管受到的力较小，但力持续作用时间长，所以能插入苹果且不易折断

C．因为吸管管壁受到大气压力和向下的压力，所以能插入苹果且不易折断

D．因为吸管受到沿管轴线方向的冲击力，所以能插入苹果且不易折断

4、吉他以其独特的魅力吸引了众多音乐爱好者，电吉他与普通吉他不同的地方是它的每一根琴弦下面安装了一种叫做“拾音器”的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美音乐声。如图是拾音器的结构示意图，多匝线圈置于永久磁铁与钢制的琴弦(电吉他不能使用尼龙弦)之间，当弦沿着线圈振动时，线圈中就会产生感应电流。关于感应电流，以下说法正确的是：

A．琴弦振动时，线圈中产生的感应电流是恒定的

B．琴弦振动时，线圈中产生的感应电流大小变化，方向不变

C．琴弦振动时，线圈中产生的感应电流大小不变，方向变化

D．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化

3、已知声波在气体中传播时的速度与气体的密度和压强有关，从单位制的角度判断下列表达式(是无单位的常数)中可能正确的是：

A．　　 B．　　 C． 　　　　D．

2、水中同一深度排列着四个不同颜色的小球，如果从水平面上垂直俯视各球，感觉最浅是：

A．红球　　　　 B．黄球　　　　 C．绿球　　　　　 D．紫球
