14． 如图所示，甲为示波器面板，乙为一信号源．

(1)若要观测此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的　　　 　接线柱相连，b端与　　 接线柱相连．

图1-7-30

(2)若示波器所显示的输入波形如图丙所示，要将波形上移，应调节面板上的　　 旋钮；要使此波形横向展宽，应调节　　 旋钮；要使屏上能够显示3个完整的波形，应调节　　　　 旋钮．

12． 如图1-7-41所示，一个学生按照课本上的小实验用广口瓶和直尺测定水的折射率，填写下述实验步骤中的空白．

(1)用 　　　　测出广口瓶瓶口内径d；(2)在瓶内装满水；(3)将直尺沿瓶口边缘　 　　　插入水中；(4)沿广口瓶边缘向水中直尺正面看去，若恰能看到直尺的0刻度(即图中A点)，同时看到水面上B点刻度的像恰与A点的像相重合；(5)若水面恰与直尺c点相平，读出　　　 和　　　 的长度；(6)以题中所给的条件为依据，计算水的折射率为　　　　　　　 ．

图1-7-42

13．在上海市青少年校外活动营地“东方绿舟”内有一个绿色能源区，同学们可以在这里做太阳能和风能的研究性实验。某同学为了测定夏季中午单位面积上、单位时间内获得的太阳能，制作了一个太阳能集热装置、实验器材有：(a)内壁涂黑的泡沫塑料箱一个，底面积为1m²；(b)给你盛水塑料袋一个；(c)温度计一个；(d)玻璃板一块(约1m²)．如图1-7-42所示．

有一块斜坡草地，太阳光垂直照射到草地表面，请将上述实验器材按实验设计要求画在图1-7-43中．

图1-7-43

已知水的比热容c，被水吸收的热量Q与水的质量m、水温升高量△t间的关系是Q＝cm△t，则为了测定中午单位面积上、单位时间内获得的太阳能，除了需要测量m、△t外，还应测量的物理量是 　　　　　　 ．本实验会有一定误差，试写出一条产生误差的主要原因：　 　　　　　　　 ．

11．某同学由于没有量角器，在完成了光路图以后，以O点为圆心，10.00cm为半径画圆，分别交线段OA于A点，交OO^，连线的延长线于C点，过A点作法线MN^，的垂线AB交MN^，于B点，过C点作法线MN’的垂线CD，交MN^，于D点，如图1-7-40所示，用刻度尺量得OB=8.00cm，CD=4.00cm，由此可得出玻璃的折射率n=　　 ．

		图1-7-40		图1-7-41
	图1-7-39

　

10． 图1-7-38为双缝干涉实验的装置的示意图．图甲是用绿光进行实验时，屏上观察到的条纹情况，a为中央亮条纹，图乙为换用另一种颜色的单色光进行实验时，观察到的条纹情况，a^，为中央亮条纹的情况，则以下说法正确的是　　 (　 　　)

A．图乙可能是用红光实验产生的条纹，表明红光波长较长

B．图乙可能是用紫光实验产生的条纹，表明紫光波长较长

C．图乙可能是用紫光实验产生的条纹，表明紫光波长较短

D．图乙可能是用红光实验产生的条纹，表明红光波长较短

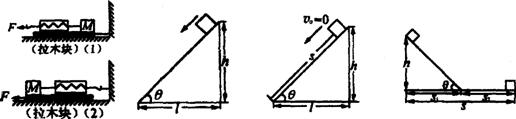

9．　 测物体间的动摩擦因数：(写出实验原理，操作步骤，所需测量的物理量)

图1-7-35(木块匀速下滑)(由静止开始匀加速下滑)(木块由静止下滑最后停止，接触面情况一样)

8．　 某同学在研究弹簧振子的周期和振子质量的关系时，利用同一根弹簧，记录了不同振子质量对应的周期值如下表：

m (g)	5.0	10.0	15.0	20.0	25.0	30.0
T (s)	0.40	0.57	0.69	0.80	0.89	0.98

他在T-m坐标系中根据此表描点后发现T、m间不是正比关系，而好象是T ²∝m关系，请你进一步验证这一猜想是否正确？

7．(13分)一般情况下，导体的电阻会随着温度的改变而改变. 某同学研究了一白炽灯两端的电压与电流的关系，得出如下一组数据：

I/A	0	0.040	0.072	0.094	0.116	0.156	0.182
U/V	0	0.75	1.38	1.80	2.30	3.20	4.30
I/A	0.196	0.210	0.220	0.230	0.248	0.264	0.280
U/V	5.00	6.10	7.20	8.30	10.30	12.30	14.50

　　 在图甲的方格纸中画出了电流和电压的关系图线.

请回答下列问题：

(1)实验过程中用到了下列器材：直流电源、滑动变阻　

　　　 器(最大值为30)、电压表(内阻约10⁴)、

　　　 电流表(内阻约0.01)，以及开关一只，导线

　　　 苦干.请按实验要求：①在图乙中画出电路图 ②

　　　 在图丙中给实物连线

(2)从图线和实验数据均可看出，当该灯泡两端的电压

　　　 大于3.2V时，灯泡的阻值会发生明显的改变.通常我们把小于3.2V的图线区域叫做线

　　　 性区域，大于3.2V的图线区域叫做非线性区域，当该灯泡正常发光时，其电压值是在

　　　 线性区域，还是在非线性区域？为什么？

6．(9分)中学物理实验中所用的电流表和电压表一般都是2.5级的。2.5级的表每次测量的最大绝对误差(测量值与真实值之差的绝对值)是它满偏值的2.5﹪。下表给出了用2.5级电压表和电流表进行测量时，电表指针偏转角度与百分误差的大小关系。

电表指针偏转角度	0-3V电压表示数	0- 0.6A电流表示数	百分误差
满偏	3.00V	0.60A	2.5﹪
半偏	1.50V	0.30A	5.0﹪
满偏的三分之一	1.00V	0.20A	7.5﹪
满偏的四分之一	0.75V	0.15A	10﹪
满偏的十分之一	0.30V	0.06A	25﹪
满偏的二十之一	0.15V	0.03A

(1)在上表中的最后一空上相应的百分误差应是　　　

(2)从上表的数据可以看出，该电表的指针偏转的角度越大，百分误差越　　 (填大或小)

(3)如果用上表所给的电压表或上表所给电流表测量时要求百分误差小于5.0﹪，则该表指针偏转角度应该选择在　　　 的范围内。

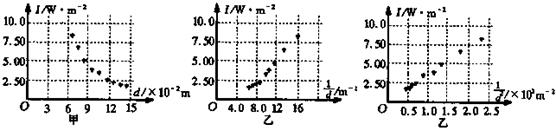

5．(12分)为验证 小灯泡(电点光源)光能的球面散射规律并进行测定其发光效率，某研究性学习小组设计并进行了如图所示的实验：将一个“6V，8.0W”的小灯泡接入电路，使之正常发光，在灯泡灯丝的同一水平面、正对光线方向放一个光强探头，以测定与光源间距为d时相应的光强值I，共测得以下9组数据(如下表)，并用一数字图象处理器将表内数据分别在I-d、I-1/d和I-1/d²坐标平面内得知如下数据点。

d/×10－2m	6.50	7.50	8.50	9.50	10.50	11.50	12.50	13.50	14.50
I/Wm－2	8.29	6.66	4.96	3.92	3.37	2.61	2.30	1.97	1.70

(1)据三个数据点图，可看出I与哪个量存在线性关系，因此可将I与d之间的数学关系式为I=　　 ，其中k为　　　 。

(2)在与光源等距的各点，认为光源向各方向发出的光强大小几乎相等。依点光源光能向四周空间360°球面均匀散射的物理模型，写出光源的发光功率P₀(W)、光强值I(W/m²)及相应的与光源距离d(m)之间的关系式　　　　　 。

4、为了测定一根轻弹簧压缩最短时储存的弹性势能的大小，可以将弹簧固定在凹槽轨道一端，并将轨道固定在水平边缘上，如图(6)所示，用钢球先将弹簧压缩至最短，而后突然释放，钢球将沿轨道飞出桌面。请回答以下问题：

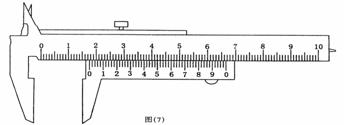

(1)有一同学在实验前用五十分度的游标卡尺测量钢球　　　　　　　　　　　　　　　　　　　

的直径，如图(7)所示，此钢球的直径为　　　 cm.

　 (2)为完成实验要求，你认为需要哪些器材？

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

　 (3)需要测定的物理量是　　　　　　　　　　　　　　　　　　　　 。

　 (4)计算弹簧最短时弹性势能的表达式为E_p=
