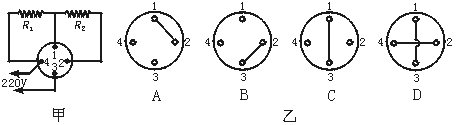

8、有一只家用电熨斗，其电路结构如图甲所示，改变内部接线可以使电熨斗处于断开状态和获得低、中、高三个不同的温度档，图乙是四种不同的连线方式，其中能获得低档温度的是

7、如图所示，P、Q是两个电量相等的正的点电荷.它们连线的中点是O,A、B是中垂线上的两点，＜，用E_A、E_B、U_A、U_B分别表示A、B两点的场强和电势，则

A.E_A一定大于E_B，U_A一定大于U_B

B.E_A不一定大于E_B，U_A一定大于U_B

C.E_A一定大于E_B，U_A不一定大于U_B

D.E_A不一定大于E_B，U_A不一定大于U_B

6、如图是一种测定导电液体深度的装置：包着一层电介质的金属棒与导电液体形成一　 个电容器，电容量的变化能反映液面的升降情况

A.电容增大反映h增大

B.电容增大反映h减小

C.将金属棒和导电液体分别接电源两极再断开后，液体深度变化时导电液 与金属棒间的电压增大反映h减小

D.将金属棒和导电液体分别接电源两极再断开后，液体深度变化时导电 液与金属棒间的电压增大反映h增大

5、如图所示，在一个半径为R的圆形区域内存在着匀强磁场，磁场方向垂直于圆面向里.一个带电粒子从磁场边界的A点以指向圆心O的方向进入磁场区域内，粒子将做圆周运动到达磁场边界的C点，但在粒子经过D点时，恰好与一个原来静止在该点的不带电的粒子碰撞后结合在一起形成新粒子，关于这个新粒子的运动情况，以下判断正确的是

A.新粒子的运动半径将减小，可能到达F点

B.新粒子的运动半径将增大，可能到达E点

C.新粒子的运动半径将不变，仍然到达C点

D.新粒子在磁场中的运动时间将变长

4、在如图所示的电路中，电源电动势为E.设电流表的示数为I，电压表的　　　　　　 示数为U，电容器C所带的电荷量为Q.将滑动变阻器R₁的滑动触头P向上移动，待电流达到稳定后，则与P移动前相比

A.若电源内阻不可忽略，则U减小

B.若电源内阻不可忽略，则I增大

C.若电源内阻不可忽略，则Q减小

D.若电源内阻可以忽略，则Q减小

3、如图所示，在一个水平胶木圆盘上有一个带负电荷的金属块P随圆盘一起绕过O点的竖直轴匀速转动，圆盘转动的最大角速度为ω.若在竖直方向加一向下的匀强磁场，仍然保持P随圆盘一起转动，圆盘依图示方向匀速转动的最大角速度为ω′.则下面判断正确的是

A.金属块受到的磁场力方向指向圆心O

B.金属块受到的磁场力方向背离圆心O

C.ω＜ω′

D.ω＞ω′

2、如右图画出了匀强电场中的几条电场线，M、N是该电场中的两点.一个带正电荷的离子(不计重力)仅在电场力的作用下由M点运动到N点，则

A.该离子在M点的速度不为零

B.该离子在M点的速度可能为零

C.该离子在M点的电势能大于在N点的电势能

D.该离子在M点的电势能小于在N点的电势能

1、关于电场和磁场的概念，以下说法正确的是

A.电荷放入电场中某区域内的任意位置，电荷受到的电场力都相同，则该区域内的电场一定是匀强电场

B.放入电场中某位置的电荷受到的电场力不为零，则该位置的电场强度一定不为零

C.电荷在磁场中某位置受到的磁场力为零，则该位置的磁感应强度一定为零

D.一小段通电导体在磁场中某位置受到的磁场力为零，则该位置的磁感应强度一定为零

16．欲用伏安法测定一个阻值约为的电阻，要求测量结果尽量准确。

　　 下列器材中应选用的是_____　　　______，画出应采用的电路图．

　　 A. 电池组(6V，内阻很小)

　　 B. 电流表(0~3A，内阻0.0125Ω)

　　 C. 电流表(0－0.6A，内阻0.125Ω)

　　 D. 电压表(0~3V，内阻3kΩ)

E. 电压表(0~6V，内阻6kΩ)

G. 滑动变阻器(0~200Ω，1A)

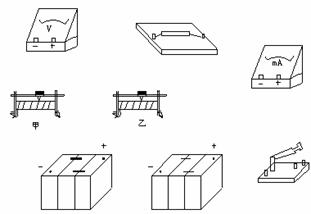

15. 如图所示是“用伏安法测量电阻”的实验电路图，只是电压表未接入电路中，如图是相应的实验器材，其中待测量的未知电阻阻值约为，电流表量程，内阻小于，电压表量程15V，内阻约为，电源输出电压约为12V，滑动变阻器最大阻值为，乙的最大值值为．

　　 (1)在图中的电路图把电压表连接到正确的位置．

　　 (2)根据中的电路图把图中实物连成实验电路．

　　 (3)说明本实验电路中两个滑动变阻器所起作用有何不同？

　　 答：________________________________．
