16.某同学在“测匀变速直线运动的加速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点。其相邻点间的距离如图12所示，每两个相邻的计数点之间的时间间隔为0.10s。

(1)试根据纸带上各个计数点间的距离，计算出打下B、C、D、E、F五个点时小车的瞬时速度，并将各个速度值填入下表(要求保留3位有效数字)

</PGN0004.TXT/PGN>

(2)将B、C、D、E、F各个时刻的瞬时速度标在如图13所示的坐标纸上，并画出小车的瞬时速度随时间变化的关系图线。

(3)根据第(2)问中画出的v－t图线，求出小车运动的加速度为_____m/s²(保留2位有效数字)

15.图11所示为实验室常用的气压计结构示意图，它是根据托里拆利实验原理制成的。管中水银柱的高度(即为当时的大气压数值)通过带有游标的刻度尺读出。图中的读数部分被放大，从放大的图中读出测量的大气压强值为_____ mmHg。

14.中子星是由密集的中子组成的星体，具有极大的密度。通过观察已知某中子星的自转角速度ω=60πrad/s，该中子星并没有因为自转而解体，根据这些事实人们可以推知中子星的密度。试写出中子星的密度最小值的表达式为ρ=______，计算出该中子星的密度至少为____kg/m³。(假设中子通过万有引力结合成球状星体，保留2位有效数字。)

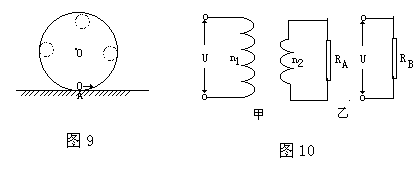

13.如图10所示，甲图中的变压器为理想变压器，其原线圈接到U=220V的民用交流电源上，副线圈与阻值为R_A的电阻接成闭合电路；乙图中阻值为R_B的电阻直接接到电压U=220V的民用交流电源上，结果发现R_A与R_B消耗的电功率恰好相等，则可知变压器原、副线圈的匝数比 n₁∶ n₂为_____。

12.如图9所示，固定在竖直平面内的光滑圆周轨道的半径为R，A点为轨道的最低点，C为轨道的最高点，B点和D点与圆心O在同一水平面上。一质量为m的小球(可视为质点)从A点开始向右沿轨道内侧运动，经C点时对轨道的压力刚好减小到零。若小球做圆周运动的周期为T，则(1)小球经过最高点C时的速度大小为___。(2)小球由C经D到达A点的过程中、重力对小球做功的平均功率是_____。</PGN0003.TXT/PGN>

11.在一根软铁棒上绕有一组线圈，a、c是线圈的两端，b为中心抽头。把a端和b抽头分别接到两条平行金属导轨上，导轨间有匀强磁场，方向垂直于导轨所在平面并指向纸内，如图8所示。金属棒PQ在外力作用下以图示位置为平衡位置左右作简谐运动，运动过程中保持与导轨垂直，且两端与导轨始终接触良好。下面的过程中a、c的电势都比b点的电势高的是(　　 )

(A)PQ从平衡位置向左边运动的过程中

(B)PQ从左边向平衡位置运动的过程中

(C)PQ从平衡位置向右边运动的过程中

(D)PQ从右边向平衡位置运动的过程中

10.如图7所示。A、B两质点从同一点O分别以相同的水平速度v₀沿X轴正方向被抛出，A在竖直平面内运动，落地点为 P₁，B沿光滑斜面运动，落地点为 P₂。P₁和P₂在同一水平面上，不计空气阻力。则下面说法中正确的是(　　 )

图7

(A)A、B的运动时间相同

(B)A、B沿X轴方向的位移相同

(C)A、B落地时的动量相同

(D)A、B落地时的动能相同

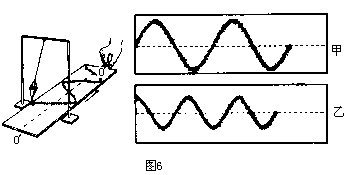

9.甲、乙二位同学分别使用图6中左图所示的同一套装置，观察单摆作简谐运动时的振动图象，已知二人实验时所用的摆长相同，落在木板上的细砂分别形成的曲线如图6中右图所示。下面关于两图线不同的原因的说法中正确的是(　　 )</PGN0002.TXT/PGN>

(A)甲图表示砂摆摆动的幅度较大，乙图摆动的幅度较小

(B)甲图表示砂摆振动的周期较大，乙图振动周期较小

(C)甲图表示砂摆按正弦规律变化，是简谐运动，乙图不是简谐运动

(D)二人拉木板的速度不同，甲图表示木板运动速度较大

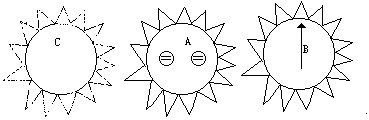

8.如图5所示，A、B是两只相同的齿轮，A被固定不能转动。若B齿轮绕A齿轮运动半周，到达图中的C位置，则B齿轮上所标出的竖直向上的箭头所指的方向是(　　 )

图5

(A)竖直向上　　　　　 (B)竖直向下

(C)水平向左　　　　　 (D)水平向右

7.如图4所示，电梯质量为M，它的水平地板上放置一质量为m的物体。电梯在钢索的拉力作用下由静止开始竖直向上加速运动，当上升高度为H时，电梯的速度达到V，则在这段过程中，以下说法正确的是(　　 )

图4
