4．在赤道上从东向西水平发射的一束电子流，受地磁场的作用，电子流将偏向

A．北方　 B．南方　 C．上方　 D．下方

3．把LC振荡电路中电容器C的两极板拉开一些，同时增加线圈L的匝数，则振荡电路所发射的电磁波的波长

A．可能不变　　　 B．一定增大

C．一定减小　　　 D．可能增大，也可能减小

2．一物体做简谐振动，其振动图象如图(1)所示。

由图象可知在t₁和t₂时，物体运动的

A．位移相同　　　 B．加速度相同

C．动量相同　　　 D．动能相同

1．下列说法中正确的是

A．放射性元素的半衰期与温度、压强无关

B．同一元素的两种同位素，其原子核内的质子数相同而中子数不同

C．平衡核反应方程时，应遵循的原则有质子数守恒和中子数守恒

D．原子核分解成核子，一定向外释放能量

22.(17分)如图20所示，长木板A右边固定着一个挡板，包括档板在内的总质量为1.5M，静止在光滑的水平地面上。小木块B质量为M，从A的左端开始以初速度V₀在A上滑动，滑到右端与档板发生碰撞，已知碰撞过程时间极短，碰后木块B恰好滑到A的左端就停止滑动。已知B与A间的动摩擦因数为μ，B在A板上单程滑行长度为l₀

板A做正功还是负功？做多少功？

(2)讨论A和B在整个运动过程中，是否有可能在某一段时间里运动方向是向左的。如果不可能，说明理由；如果可能，求出发生这种情况的条件。</PGN0008.TXT/PGN>

21.(15分)有一种磁性加热装置，其关键部分由焊接在两个等大的金属圆环上的n根间距相等的平行金属条组成，成“鼠笼”状，如图19所示。每根金属条的长度为l，电阻为R，金属环的直径为D、电阻不计。图中虚线所示的空间范围内存在着磁感强度为B的匀强磁场，磁场的宽度恰好等于“鼠笼”金属条的间距，当金属环以角速度ω绕过两圆环的圆心的轴OO'旋转时，始终有一根金属条在垂直切割磁感线。“鼠笼”的转动由一台电动机带动，这套设备的效率为η，求电动机输出的机械功率。</PGN0007.TXT/PGN>

20.(15分)如图18所示，水平光具座上的S为一个点光源，P是中心带圆孔的不透光纸板，圆孔内可以嵌入一个凸透镜L，Q是一个光屏。S、P、Q的中心轴线在同一水平线上。已知Q与P的距离为a。当P中不嵌入凸透镜时，在光屏Q上出现一个光斑，这个光斑的直径恰是P中心圆孔直径的3倍。当把凸透镜L嵌入圆孔中，光屏Q上的光斑直径与P中心圆孔直径恰好相等。

(1)凸透镜L的焦距有两个可能的值，通过作图法确定这两个可能的焦距的值。

(2)若将P和Q固定不动，将光源S向左或向右移动，试说明如何根据光斑的变化情况确定凸透镜的焦距是哪个？

19.(14分)在水平地面上竖直放置一个截面均匀等臂的U型玻璃管，管内盛有密度为ρ₁的液体，如图17所示。玻璃管的右侧上端开口，左侧上端封闭。左侧封闭的空气柱高度为h₁，右侧液面与管口相距高度为2h₁。在右侧液面上放置一个质量和厚度都可忽略不计的活塞，它与管壁间既无间隙又无摩擦。从右端开口处缓慢注入密度为ρ₂的液体，直到注满为止。注入液体后左侧空气柱的高度变为h₁/2。设在注入液体过程中，环境温度不变，大气压强为ρ₀=3ρ₁gh₁。求(1)从右端注入的液体高度；(2)两种液体的密度之比ρ₁∶ρ₂。

</PGN0006.TXT/PGN>

18.(13分)如图 16所示，屏 P位于竖直平面内，A点与屏距离为l，在A、P之间存在着匀强磁场，磁感强度大小为B，方向水平且与屏P平行。从A点射出一个质量为m的带电微粒，初速度方向垂直于屏P，微粒在磁场中沿直线运动，射到屏上的O点。如果撤去磁场，微粒将射到屏上 O点正下方 C点，已知 OC= d。这微粒带哪种电荷？电量是多少？

图16

17.图14所示是“用伏安法测量电阻”的实验电路图，只是电压表未接入电路中。图15是相应的实验器材，其中待测量的未知电阻Rx阻值约为1kΩ，电流表量程20mA、内阻小于1Ω，电压表量程15V、内阻约1.5kΩ，电源输出电压约12V。滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω。

图14

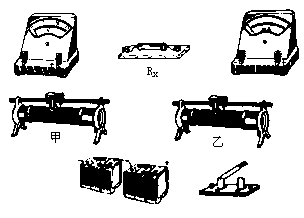

图15

</PGN0005.TXT/PGN>

(1)在图14的电路图中把电压表连接到正确的位置。

(2)根据图14的电路图把图15的实物连成实验电路。

(3)说明本实验电路中两个滑动变阻器所起的作用有何不同？答：

____________________________________________________________
