16、(16分)如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v₀=4 m/s竖直向上射入板间。若小球带电量为q=1×10^-2 C,质量为m=2×10^-2 kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10 m/s²)

15、(16分)三只灯泡L₁、L₂和L₃的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A.若将它们连接成题15图1、题15图2所示电路，且灯泡都正常发光，

(1)　　 试求题15图1电路的总电流和电阻R₂消耗的电功率;

(2)　　 分别计算两电路电源提供的电功率，并说明哪个电路更节能。

14、(16分)如图所示，两平行光滑金属导轨宽d，与电源连通，导轨平面与水平方向的夹角θ角，导轨上放置一质量为m的金属棒MN。当导体棒中通有电流I时，为使其能静止在导轨上，需在金属棒所在的空间加一匀强磁场。

(1)如果导体棒MN静止在导轨上且对导轨无压力，则所加的匀强磁场的磁感强度大小和方向如何？

(2)若要磁场的磁感应强度最小，所加磁场方向如何？ 磁感应强度最小值为多大？

13、 (12分)表格中所列数据是测量小灯泡U－I关系的实验数据：

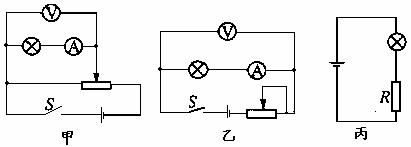

(1)分析上表内实验数据可知，应选用的实验电路图是图　　　 (填“甲”或“乙” )；

(2)在方格纸内画出小灯泡的U－I曲线。分析曲线可知小灯泡的电阻随I变大而　　　　 (填“变大” 、“变小”或“不变” )；

(3)如图丙所示，用一个阻值为10Ω定值电阻R和上述小灯泡组成串联电路，连接到内阻不计、电动势为3V的电源上。则流过灯泡的电流约为　　　 A。

12、(6分)某同学设计了一个路灯自动控制门电路，如图所示。天黑了，让路灯自动接通，天亮了，让路灯自动熄灭。图中R_G是一个光敏电阻，当有光照射时，光敏电阻的阻值会显著地减小。R是可调电阻，起分压作用。J为路灯总开关控制继电器(图中未画路灯电路)

(1)请在图中虚线框内填入需要的门电路符号

(2)如果路灯开关自动接通时天色还比较亮，为了让路灯在天色更暗时才自动接通开关，应　　　　　 使电阻R　　　　　 (选填增加或减小)

11、(6分)一根长为1m的均匀电阻丝需与一“10V，5W”的灯同时工作，电源电压恒为100V，电阻丝阻值R＝100Ω(其阻值不随温度变化)．现利用分压电路从电阻丝上获取电能，使灯正常工作．

(1)在右面方框中完成所需电路；

(2)电路中电流表的量程应选择＿＿＿(选填：“0－0.6A”或“0－3A”)

(3)灯正常工作时，与其并联的电阻丝长度为＿＿＿＿m(计算时保留小数点后二位)．

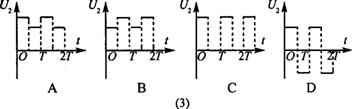

10、图(1)中R₁为光敏电阻，R₂为定值电阻．将图(2)中的方波电压加在小灯泡两端，灯泡随方波电压而明灭变化．灯光照到R₁上，引起R₂的电压的变化．图(3)的四幅图象能够正确反映A、B两点间电压U₂随时间变化的是

9、如图所示的是电视机显像管及其偏转线圈L，如果发现电视画面幅度比正常时偏小，可能是下列哪些原因造成的

A、电子枪发射能力减弱，电子数减少

B、加速电场电压过高，电子速率偏大

C、偏转线圈匝间短路，线圈匝数减小

D、偏转线圈电流过小，偏转磁场减弱

8、在图所示电路中，电容器C的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是

A、增大R₁，其它电阻不变

B、增大R₂，其它电阻不变

C、增大R₃，其它电阻不变

D、增大R₄，其它电阻不变

7、如图所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈.宽度为l，共N匝，线圈下端悬在匀强磁场中，磁场方向垂直纸面.当线圈中通有电流I时(方向如图)，在天平左右两边加上质量各为m₁、m₂的砝码，天平平衡，当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡，由此可知

A.磁感应强度的方向垂直纸面向里，大小为(m₁-m₂)g/NIl

B.磁感应强度的方向垂直纸面向里，大小为mg/2NIl

C.磁感应强度的方向垂直纸面向外，大小为(m₁-m₂)g/NIl

D.磁感应强度的方向垂直纸面向外，大小为mg/2NIl
