22.如图所示，在光滑水平桌面上，有两根弯成直角的相同金属棒，它们的一端均可绕固 定转动轴O自由转动，另一端b互相接触，组成一个正方形线框，正方形线框每边长度均为l，匀强磁场的方向垂直桌面向下。当线框中通以图示方向的电流I时，两金属棒在b点的相互 作用力为f，则此时磁感强度的大小为_________(不计电流产生的磁场)(考查磁力矩与力矩平 衡有关知识，考查安培力的计算等。)

20.1997年来，国外某大学做了一个实验：有一个圆筒形超导磁体，其中心部位有一 个直径为5cm的空洞，把水放入空洞中，然后让磁体产生21特的磁场，结果发现水在空中悬 浮了起来。请用已学过的化学知识，对产生该现象的原因进行解释：_______________________________________________________________。(选自“3+X”理科综合。考查磁体及磁化的有关知识，并考查相关化学知识，培养学生学科 间综合素质)21.如图所示，用粗细均匀的电阻丝折成平面三角形框架，三边长度分别为3L、4L 、5L，电阻丝L长度的电阻为r。框架与一电动势为ε，内阻为r的电源相连通，垂直于框架平面有磁感强度为B的匀强磁场，则框架受到的磁场力大小为_________，方向是_________。

(考查“有效长度”的安培力求解。)

　　　　　　 　　　21题图　　　　　　　　　　　　　　　 22题图

19.质子和α粒子在同一匀强磁场中作匀速圆周运动的半径相同，则质子和α粒子的 动量之比为___________，加速度之比为_________，周期之比为__________。

(考查洛仑兹力相关知识点)

18.如图所示为电磁流量计示意图。直径为d的非磁性材料制成的圆形导管内，有 可以导电的液体流动，磁感强度为B的匀强磁场垂直液体流动的方向而穿过一段圆形管道。 若测得管壁内a、b两点间的电势差为U，则管中液体的流量Q＝___________m³/S

(考查电磁流量计有关知识，运用知识解决实际问题的能力)。

17.如图所示，质量为m，带电量为+q的粒子，从两平行电极板正中央垂直电场线 和磁感线以速度v飞入，已知两板间距为d，磁感强度为B，这时粒子恰能直线穿过电场和磁 场区域(不计重力)。今将磁感强度增大到某值，则粒子将落到极板上。当粒子落到极板上时 动能为____________________。

(考查带电粒子在磁场中运动，电场力对粒子做功，动能定理知识的考查。)

16.如图所示，带电液滴从h高处自由落下，进入一个匀强电场与匀强磁场互相垂 直的区域，磁场方向垂直纸面，电场强度为E，磁感强度为B。已知液滴在此区域中作匀速圆 周运动，则圆周运动的半径R＝___________

(考查带电粒子在复合场中的运动)

16题图　　　　　　　　　　　　　　　　 17题图

15.一电子在匀强磁场中以一正电荷为圆心在一圆轨道上运行，磁场方向垂直于它的运 动平面，电场力恰好是磁场作用在电子上的磁场力的3倍。电子电量为e，质量为m，磁感强 度为B，那幺电子运动的角速度可能为

(　　 )

A.4Be/m　　 B.3Be/m　　 C.2Be/m　　 D.Be/m

(考查带电粒子在磁场中所受的洛仑兹力的知识)

14.如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等。有m_a＝m_b＜m_c＝m_d，以不等的速度v_a＜v_b＝v_c＜v_d进入速度选择器后有两种离子从速度选择器中射出，进入B₂磁场，由此可判定(　　 )

A.射向P₁的是a离子

B.射向P₂的是b离子

C.射到A₁的是c离子

D.射到A₂的是d离子

(考查磁场对带电粒子的作用，质谱仪的应用)

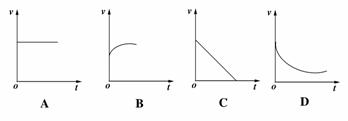

13.如图所示，让闭合线圈abcd从高h处下落后，进入匀强磁场中，在bc边开始 进入磁场，到ab边刚进入磁场的这一段时间内，表示线圈运动的v－t图像可能是图10中的中 哪几个?(　　 )

　(考查导线切割磁感线产生感应电流知识，考查磁场对

电流的作用，综合考查电学 与力学相关知识)

12.如图所示为电视机显像管的偏转线圈的示意图，线圈中心O处的黑点表示电子枪 射出的电子，它的方向由纸内垂直指向纸外，当偏转线圈中的电流方向如图所示时，电子束应(　　 )

A.向左偏转　　　　　　　　　 B.向上偏转

C.向下偏转　　　　　 　　　　D.不偏转

(考查磁场对带电粒子的作用，考查运用知识解决实际问题的能力)
