3.1用伏特表判断电路故障
电路不能正常工作,发生了故障。在高中物理中只讨论电路发生断路和短路的问题。一般用伏特表判断,如是断路,则在断的地方伏特表有读数;如是短路,则伏特表无读数。
[例题]如右图所示电路中,若两只灯泡L1、L2均不亮,用电压表检查电路时,测得Uac=Ubd=0,且Ucd=Uab>0,则故障的原因可能是( )
A、L1灯丝烧断
B、L1、L2灯丝均烧断
C、变阻器R短路
D、变阻器R断路
3、涉及安培表与伏特表的常见问题(或习题)例析
2.2分流作用和电流表(安培表)
设问:因为Ig一般较小,不能直接电流表测量较大的电流。如何利用电流表测量较大的电流呢?
说明:并联电阻可以分担一部分电流,并联电阻的这种作用叫做分流作用,作这种用途的电阻又叫做分流电阻。为了使电流表能够测量几个安培甚至更大的电流,可能给它并联一个分流电阻,分掉一部分电流,这样在测量大电流时,通过电流表的电流也不致超过满偏电流Ig 。
[例题] 电阻Rg是1000欧,满偏电流Ig是100μA的电流表,要改装成量程为1A的电流表,应该并联一个多大的分流电阻?
2.1分压作用和电压表
设问:因为IgRg一般很小,不能直接用电流表测量较大的电压,如果被测电压U大于IgRg ,通过电流表的电流将超过Ig而将电流表烧坏。那么怎样解决这个问题呢?
说明:如果给电流表串联一个分压电阻,分担一部分电压,就可以用来测量较大的电压了。加了分压电阻并在刻度板上标出电压值,就把电流表改装成了电压表。
[例题]有一个电流表电阻Rg=1000欧,满偏电流Ig=100μA 。要把它改装成量程为3V的电压表,应该串联多大的电阻呢?
2、G表改装成伏特表与安培表
3.由于绕制线圈的导线很细,电流表允许通过的最大电流Ig很弱(几十微安到几毫安)。
2.电流表是磁电式仪表,灵敏度很高,可以测出很微弱的电流。
1.电流表通过偏角θ的值可以反映I值的大小且电流表的刻度均匀。
1.3电流表的特点:
1.2电流表的工作原理:当线圈中有电流通过时,线圈在磁场力的作用下带动指针一起偏转。

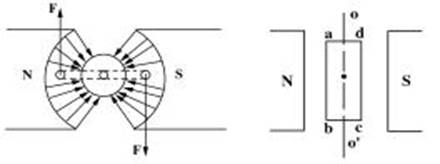

蹄形磁铁和铁芯间的磁场是均匀辐向分布的,不管线圈转到什么角度,它的平面都跟磁感应线平行。当电流通过线圈时,线圈跟铁柱轴线平行的两边都受到安培力F,这两个力产生的力矩M使线圈发生转动。线圈转动时,螺旋弹簧被扭动,产生一个阻碍线圈转动的力矩M’,其大小随线圈转动的角度成正比。这种阻碍力矩M’增大到同安培力F产生的力矩M相平衡时,线圈停止转动。
线圈是由很细的导线绕成的,它的电阻Rg就是电流表的电阻,一般为几百到几千欧,这个线圈允许通过的最大电流Ig叫做电流表的满偏电流,一般只有几十微安到几毫安.。指针偏角θ∝I,(θ∝U=IRg),故可用偏角示数(刻度板上标出的读数)来反映了电路中电流(或电路两端电压)的大小。
