2．如图所示为一理想变压器工作电路，今欲使变压器的输入功率增大到原来的2倍，则在其它条件不变的情况下，可行的办法是　　　 　　　　　　　　　　　　　　(　　 )

A．原线圈的匝数n₁增加到原来的2倍

B．副线圈的匝数n₂增加到原来的2倍

C．负载电阻的阻值R变为原来的2倍

D．n₂和R都变为原来的2倍　　　　　　　　　　　　　　　　　　　　　　　

1．对于下面四个核反应方程及其表述完全正确的是　　　　　　　　　　　 (　　 )

A．H+H→He+n　 是聚变反应　　

B．Al+He→P+n　 是人工转变

C．U+n→Ba+Kr+3n　 是裂变反应

D．Na→Mg+e　 是裂变反应　　　　　　　　　　　　　　　　　　　

4．2使用多用表欧姆挡粗测电阻

A．原理如图所示

　 调0时I_g=E/(R_g+r+R)=E/R_内①，

　 测量时I=E/(R_内+R_x)　　　 ②

　 只要将对应R_x值的电流刻度I改为阻值R_x，即为欧姆表.

B．使用步骤及注意事项：①用螺丝刀进行机械调0(左侧0).②选挡.测电流、电压时选择合适量程；测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围，可用比估计值低1个数量级的倍率，如估计值为200Ω就应该选×10的倍率.③用调0旋钮(电阻)进行调0(表笔直接接触，指针指右侧0刻度).④将红黑表笔接被测电阻两端进行测量.⑤将指针示数乘以倍率得测量值.⑥将选择开关扳到OFF或交流电压最高档.

C．注意：

　 ①用欧姆挡测电阻，如果指针偏转角度太小，应增大倍率；如果指针偏转角度太大，应减小倍率.

　 ②每次换挡后都要重新进行电阻调0.

[例题]用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100Ω”的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：

A.将两根表笔短接.

B.将选择开关拨至“×1kΩ”挡.

C.将选择开关拨至“×10Ω”挡.

D.将两根表笔分别接触待测电阻的两端，记下读数.

E.调节调0电阻，使指针停在0Ω刻度线上.

F.将选择开关拨至交流电压最高挡上.

[例题]有一内阻未知(约25kΩ ~ 35kΩ)、量程未知(约25V ~ 35V)，共有30个均匀小格的直流电压表 V．

(1)某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30．

A．请你将他们的实验电路连接起来．他们在实验过程中，欧姆档的选择开关拨至倍率“×_______” ．

B．在实验中，同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．

(2)若在实验过程中测得该电压表内阻为30kΩ，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．

标准电压表V：量程3V，内阻3kΩ

电流表A：量程0~3A，内阻未知

滑动变阻器：总阻值1kΩ

稳压电源E：30V，内阻不能忽略

电键、导线若干

A．在右边方框中画出实验电路图

B．选用记录数据中任一组，写出计算量程的

表达式U_g =　 ______________．

式中各字母的意义是____________________________________________．

4．1刻度特点

多用表面板如图所示直流电流、电压的刻度是均匀的，交流电流、电压和欧姆挡刻度是不均匀的.

4．多用电表

3．4电表的非常规接法

电表的常规接法是：电流表串联接入电路中，电压表并联接在电路上.如果没有特别声明，可把电表理想化(即R_A=0,R_V=∞)，电表的接入和取出对电路不产生影响。

实际使用的电流表内阻很小但不为零，电压表内阻很大但不为无穷大。实验时，电表可以采用非常规接法，即电流表并联在用电器两端，电压表串联在电路上。对电表的非常规接法，高考也多次考查。

A．电压表的串联接法

[例题](1997年高考题)：某电压表的内阻在20 kΩ-50 kΩ之间，现要测量其内阻，实验室提供下列可选用的器材。

待测电压表V(量程3V)　 电流表A1(量程200μA)

电流表A2(量程0.6mA)　 电流表A3(量程0.6A)　

滑动变阻器R(最大阻值1kΩ)　 电源E(电动势4V)开关S

(1)所提供的电流表中，应选用_______(填写字母代号)

(2)为了尽量减小误差，要求测量多组数据，试画出符合要求的实验电路图。

[例题]一只电压表，量程已知，内阻为R_V，另有一电池(电动势未知，但不超过电压表的量程，内阻可忽略不计)。请用这只电压表和电池，再和一个开关以及一些连接用导线，设计测量某一高值电阻R_x的实验方法.(已知R_x的值与R_V相差不大)

B．电流表的并联接法

电路两端电压很小，把电流表并联在电路上，流过电流表的电流小于量程，这种非常规接法仍然可行.如2000年高考16题，电流表必须并联。

[例题](2000年高考题)：从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r₁，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

器材(代号)　 　　　　　规格

电流表(A₁)　　　　　　 量程10mA,内阻r₁,待测(约40Ω)

电流表(A₂)　　　　　　 量程500μA,内阻r₂+750Ω)

电压表(V)　　　　　　 量程10V,内阻r₃=10kΩ

电阻(R₁)　　　　　　　 阻值约100Ω,作保护电阻用

滑动变阻器(R₂)　　　　 总阻值约50Ω

电池(E)　　　　　　 电动势1.5V,内阻很小

开关(S)　　　　　 导线若干

(1)画出电路图，标明所用器材的代号。

(2)若选测量数据中的一组来计算r₁，则所用的表达式为____式中各符号的意义是_______。

3．3电表与伏安法测电阻

伏安法测电阻，电流表与伏特表必须考虑电表的内阻，因此其电路结构有两种方式。

A．安培表内接　

R_测= U/I = R_真 + R_A　

测量结果偏大，适宜于测大电阻，内、大、大。

B．安培表外接　

R_测= U/I = R_真R_V /(R_真+R_V)

测量结果偏小，适宜于测小电阻，外、小、小。

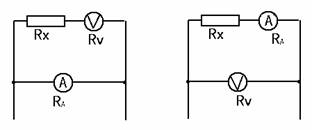

[例题]为了测量未知电阻R_x的值，使用内阻为2000Ω的电压表和内阻为4Ω的电流表，但误将电压表串联，电流表并联如下图(a)所示，此时电压表的读数为2V，电流表的读数1.5A， 则R_x的阻值为多大?当正确连接如(b)图所示时，电压表和电流表的读数分别为多大?

2、如图所示，电池参数为E、r，当滑线电阻的动片P由a向b滑动的过程中，安培表、伏特表的示数变化情况 [ ]

A.安培表先减小后增大，伏特表先增大后减小 B.安培表先增大后减小，伏特表先减小后增大 C.安培表一直减小，伏特表一直增大 D.安培表一直增大，伏特表一直减小

1、如图所示,当滑线变阻器的滑动触点向上端移动时(　　 )

A、伏特表V的读数增大,安培表A的读数减小

B、伏特表V和安培表A的读数都增大

C、伏特表V和安培表A的读数都减小

D、伏特表V的读数减小,安培表A的读数增大

3．2在电路动态分析电表问题

由于滑动变阻器滑片的移动或开关的通断，造成电路结构的变化，以致电表的读数发生变化，解决这类问题时，要对电路的结构进行分析，以及如何看待电路中的电表(即是否考虑电表内阻)，并画出等效电路图，同时要清楚电表测的是哪部分电流或电压。

[例题]如图所示,当滑动变阻器的滑动片P向左端滑动时(　 )

A、安培表的示数增大,伏特表的示数减小

B、安培表和伏特表示数都减小

C、安培表和伏特表示数都增大

D、安培表的示数减小,伏特表的示数增大

[练习]
