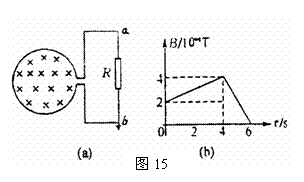

16.(9分)如图15(a)所示,一圆形线圈的匝数n=1000匝,线圈面积S=200cm2,线圈的电阻R线=1Ω,在线圈外接一个阻值R=4Ω的电阻,电阻的一端b跟地相接,把线圈放入一个方向垂直线圈平面向里的匀强磁场中,磁感应强度B随时间t的变化规律如图15(b)所示,求:
(1)从计时起在t=3s,t=5s时穿过线圈的磁通量是多少?
(2)a点的最高电势和最低电势各是多少?
15.(6分)宇航员在某星球表面,将一小球从离地面h高处以初速水平抛出,测出小球落地点与抛出点间的水平位移为s,若该星球的半径为R,万有引力恒量为G,求该星球的密度。
14.(7分)如图14所示,两块垂直纸面的平行金属板A、B相距d=10.0cm,B板的中央M处有一个粒子源,可以向各个方向射出速率相同的粒子,粒子的何质比=4.82×107C/kg。为了使所有的粒子都不能到达A板,可以在A、B板间加上一个电压,所加电压最小值为U0=4.15×104V;若撤去A、B板间的电压,仍使所有的粒子都不能到达A板,可以在A、B板间加上一个垂直纸面的匀强磁场,则该匀强磁场的磁感应强度B必须满足什么条件才行?
13.(3分)在一些实验中需要较准确地测量物体转过的角度,为此人们在这样的仪器上设计了一个可转动的圆盘,在圆盘的边缘标有刻度(称为主尺),圆盘外侧有一个固定不动的圆弧状的游标尺,如图13所示,(图13中画出了圆盘的一部分和游标尺)。圆盘上刻出对应的圆心角,游标尺把与主尺上第19º对应的圆心角等分为10个格,试根据图13中所示的情况读出这时游标上的0刻度线与圆盘的0刻度线之间所夹的角度为 。
12.(9分)测量一块量程已知的电压表的内阻,器材如下:
A.待测电压表(量程3V,内阻未知)一块
B.电流表(量程3A,内阻0.01Ω)一块
C.定值电阻(阻值5kΩ,额定电流0.5A)一个
D.电池组(电动势小于3V,内阻可忽略)一个
E.多用电表一块
F.开关两只
G.导线若干
有一同学利用上面所给器材,进行如下实验操作:
(1) 用多用电表进行粗测:多用电表电阻档有3种倍率,分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率,用正确的操作方法测量时,发现指针偏转角度太小。为了较准确地进行测量,应重新选择 倍率。重新选择倍率后,刻度盘上的指针位置如图10所示,那么测量结果大约是 Ω。
(2)为了更准确的测出该电压表内阻的大小,该同学设计了如图11甲、乙两个实验电路。你认为其中较合理的是 (填“甲”或“乙”)电路。其理由是:
。
(3)用你选择的电路进行
实验时,需要直接测量
的物理量 是 ;
用上述所测各量表示电压
表内阻,其表达式应为Rv
= 。

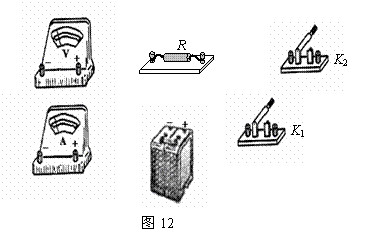

(4) 在图12中,根据你选
择的电路图把实物连接好。
11.(8分)小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
I(A) |
0.12 |
0.21 |
0.29 |
0.34 |
0.38 |
0.42 |
0.45 |
0.47 |
0.49 |
0.50 |
U(A) |
0.20 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.40 |
1.60 |
1.80 |
2.00 |
(1)在图8中画出试验电路原理图。可用的器材有:电压表、电流表、滑动变阻器(0-10Ω)、电源、小灯泡、电键、导线若干。
(2)在图9中描出小灯泡的U-I曲线。
(3)现在测得一个电池的电动势是1.5V,内阻是2.0Ω。问:将本试验的小灯泡接在该电池两端,小灯泡的实际功率是多少?(简要写出求解过程:若需作图,可以在图9中画出)
10.如图7所示,光滑水平面上有一边长为l的正方形区域处在场强为
E的匀强电场中,电场方向与正方形一边平行,一质量为m 、带
电量为q的小球由某一边的中点,以垂直于该边的水平初速度v0
进入该正方形区域。当小球再次运动到该正方形区域的边缘时,不
可能具有的动能为( )
A.0 B.
C. D.
第Ⅱ卷 (非选择题 共60分)
9.如图6,一列简谐波某时刻的波形如图中实线所示。经过0.5s后的波形如图中的虚线所示。已知波的周期为T,且0.25s<T<0.5s,则( )
A.当波向-x方向传播时,波速等于10m/s
B.不论波向x轴哪一方向传播,在这0.5s
内,x=1m处的质点M通过的路程都相等
C.当波沿+x方向传播时,x=1m处的质点
M和x=2.5m处的质点N在这0.5s内通过的路程不相等
D.当波沿-x方向传播时,经过0.1s时,质点M的位移一定为零
8.在无线电仪器中,常需要在距离较近处安装两个线圈,并要求当一个线圈中有电流变化时,对另一个线圈中的电流的影响尽量小,则图5中两个线圈的相对安装位置最符合该要求的是 ( )
7.激光散斑测速是一种崭新的测速技术,它应用了光的干涉原理。用二次曝光照相所获得的“散斑对”相当于双缝干涉实验中的双缝,待测物体的速度与二次曝光时间间隔的乘积等于双缝间距。实验中可测得二次曝光时间间隔、双缝到屏之间的距离以及相邻两条亮纹间的距离。若所用激光波长为,则该实验确定物体运动速度的表达式是( )
A. B. C. D.
