17．(10分)2003年10月15日，我国成功发射了“神舟”五号载人宇宙飞船．火箭全长58.3m，起飞质量为479.8t，刚起飞时，火箭垂直升空，航天员杨利伟有较强的超重感，仪器显示他对座舱的最大压力达到他体重的5倍．飞船进入轨道后，21h内环绕地球飞行了14圈，将飞船运行的轨道简化为圆形．求

(1)点火发射时，火箭的最大推力．(g取l0m／s²)

(2)该飞船运行轨道与地球同步卫星的轨道半径之比．

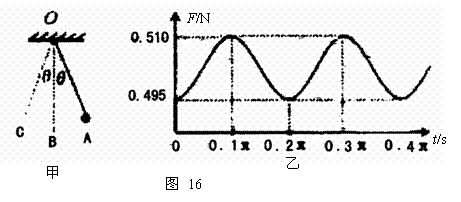

I8.(15分)将一测力传感器连接到计算机上就可以测量快速变化的力。图16甲中O点为单摆的固定悬点，现将小摆球(可视为质点拉至A点，此时细线处于张紧状态，释放摆球,则摆球将在竖直平面内的A、B、C之间来回摆动，其中B点为运动中的最低位置，∠AOB=∠COB=θ；θ小于10°且是未知量。图16乙表示；由计算机得到的细线对摆球的拉力大小F随时间t变化的曲线，且图中t=0时刻为摆球从A点开始运动的时刻。试根据力学规律和题中(包括图16中)所给的信息求：(g取10m／s²)

(1)单摆的振动周期和摆长；

(2)摆球的质量;

(3)摆球运动过程中的最大速度。

16．(10分)有一研究性学习小组研究了这样一个课题：人超过什么高度落地时容易造成骨折。他(她)们查得这样一些资料；一般成人的胫骨的极限抗压强度为：P=1.5×10⁸Pa，，胫骨的最小面积S=3.2×10^-4m²。假若一个质量为50kg的人，从一定高度直膝双足落地，落地时其重心约又下降了h=1.0×10^-2m，则请你估算一下：当这个高度H超过多少米时，就可能导致胫骨骨折(计算结果保留两位有效数字，取g=l0m／s²)。

15．(8分)图15(甲)所示电路称为惠斯登电桥，当通过灵敏电流计G的电流Ig＝0时，电桥平衡．可以证明电桥的平衡条件为：．图15(乙)是实验室用惠斯登电桥测量未知电阻R_x的电路原理图．其中R是已知电阻,K是电键,G是灵敏电流计，AC是一条粗细均匀的长直电阻丝，D是滑动头，按下D时就使电流计的一端与电阻丝接通，L是米尺．

(1)简要说明测量R_x的实验步骤，并写出计算Rx的公式；

(2)如果滑动触头D从A向C移动的整个过程中,每次按下D时，流过G的电流总是比

前一次增大,巳知AC间的电阻丝是导通的，那么，电路可能在什么地方断路了?

14.(3分)图14所示为实验室常用的福廷气压计结构示意图，它是根据托里拆利实验原理制成的。管中水银柱的高度(即为当时的大气压数值)通过带有游标的刻度尺读出。图中的读数部分被放大，从放大的图中读出测量的大气压强值为，______　 　　　__mmHg．

2．答卷前将密封线内的项目填写清楚。

13．如图13所示，调节可变电阻R的阻值，使电压表V的示数增大△U，在这个过程中( C )

A．通过R₁的电流增加，增加量一定大于ΔU／R₁

B．R₂两端韵电压减小，减少量一定等于△U

C．通过R₂的电流减小，但减少量一定小于ΔU／R₂

D．路端电压增加，增加量一定等于△U

平顶山市2004--2005学年高三第二次调研考试

物　　 理

第Ⅱ卷(非选择题 共61分)

12．如图12所示，直线OAC为某一直流电源的总功率P_总随电流I变化的图线，抛物线OBC为同一直流电源内部热功率P_r，随电流I变化的图象，若A、B对应的横坐标为2A，则下面说法错误的是( D　 )

A．电源电动势为3V，内阻为lΩ

B．线段AB表示的功率为2W

C．电流为2A时，外电路电阻为0.5Ω

D．电流为3A时，外电路电阻为2Ω

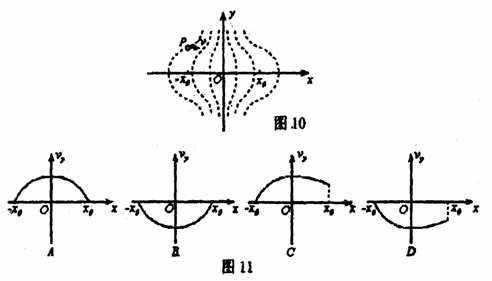

11. 静电透镜是利用静电场使电子束会聚或发散的一种装置，其中某部分静电场的分布如图l0所示。虚线表示这个静电场在xOy平面内的一簇等势线，等势线形状相对于0x轴、Oy轴对称．等势线的电势沿x轴正向增加，且相邻两等势线的电势差相等。一个电子经过P点(其横坐标为-x₀)时，速度与Ox轴平行，适当控制实验条件，使该电于通过电场区域时仅在Ox轴上方运动．在通过电场区域过程中，该电子沿y方向的分速度v_y随位置坐标x变化的示意图11中正确的是( 　D 　)

10. 如图8是某电场中的一条电场线，a、b是这条线上的两点，一负电荷只受电场力作用，沿电场线从a运动到b。在这过程中，电荷的速度--时间图线如图9所示，比较a、b两点电势的高低和场强的大小( B 　)

A．＞，＜

B． ＞，=

C．＜，＞

D．＜，=

9．如图7所示，在竖直放置的光滑绝缘的半圆形细管的圆心O处放一点电荷，将质量为m,带电量为q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力，则放于圆心处的电荷在AB弧中点处的电场强度大小为( C　 )

A．　　 B．

C．　　 D．不能确定
