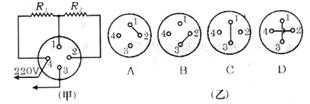

13．　 有一只家用电熨斗，其电路结构如图(甲)所示，在正常工作时，改变内部接线方式可以使电熨斗获得低、中、高三个不同的温度档，(乙)所示是它四种不同的连线方式，其中获得低档温度的是(　　 )

12．　 如图所示的两种电路中，电源相同(内阻不计)，各电阻器阻值相等，各电流表的内阻相等且不可忽略不计，电流表A₁、A₂、A₃和A₄读出的电流值分别为I₁、I₂、I₃和I₄，下列关系式中正确的是(　　 )

A．I₁ = I₃ B．I₁ < I₄ C．I₂ = 2I₁ D．I₂ < I₃ + I₄

11．　 一只普通的家用照明白炽灯正常发光时，通过它的电流强度值与下列哪一数值较为接近？(　　 )

A．20A　　　　　　　　　　 B．2A　　　　　　　　　　 C．0.2A　　　　　　　　　　 D．0.02A

10．　 单位电量的电荷在电场力作用下沿闭合电路移动一周，所释放的电能决定于(　　 )

A．电源电动势　　　　 B．电流强度　　　　　 C．路端电压　　　　　　 D．内、外电阻之和

9． 关于电动势的说法，错误的是(　　 )

A．电动势就是电压，它是内外电压之和

B．电动势不是电压，但它数值上等于内外电压之和

C．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量

D．电动势的大小与外电路的结构有关

8．　 手电筒里的两节干电池，已经用过较长时间，灯泡只发出很微弱的光，把它们取出来用电压表测电压，电压表示数很接近3V，再把它们作为一台式电子钟的电源，电子钟能正常工作，下面说法正确的是(　　 )

A．这两节干电池的电动势减小了很多

B．这两节干电池的内电阻增加了很多

C．这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小

D．这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小

7．　 电阻R₁和R₂并联在电路中，通过R₁的电流强度是通过R₂的电流强度的n倍，则当R₁和R₂串联在电路中时，R₁两端电压U₁与R₂两端的电压U₂之比U₁/U₂为(　　 )

A．n　　　　　　　　　　　　 B．n² C．1/n　　　　　　　　　　　 D．1/n²

6．　 如图所示，厚薄均匀的矩形金属薄片，边长ab = 10cm，bc = 5 cm．当将A与B接入电压为U(V)的电路中时，电流强度为I(A)．若将C与D接入电压为U(V)的电路中，则电流强度为(　　 )

A．4A　　　　　　 B．2A　　　　　　　　　 C．A　　　　　　　 C．A

5．　 如图所示，假如考虑到温度对电阻率的影响，能较正确反映通过灯泡的电流强度I与灯泡两端电压U之间关系的图线是图中的(　　 )

4．　 如图所示，两个截面积不同，长度相等均匀铜棒接在电路中，两端电压为U，则(　　 )

A．通过两棒的电流强度不等

B．两棒中自由电子定向移动的平均速率不等

C．细棒内的场强E₁大于粗棒内的场强E₂

D．细棒的电压U₁大于粗棒的电压U₂
