题目列表(包括答案和解析)
6、某学生为了测量一物体的质量,找到一个力电转换器,该转换器的输出电压正比于受压面的压力(比例系数为k),如图所示,测量时先调节输入端的电压,使转换器空载时的输出电压为0;而后在其受压面上放一物体,即可测得与物体的质量成正比的输出电压U。现有下列器材:力电转换器、质量为mo的砝码、电压表、滑动变阻器、干电池各一个、开关及导线若干、待测物体(可置于力电转换器的受压面上)。请完成对该物体质量的测量。
(1) 设计一个电路,要求力电转换器的输入电压可调,并且使电压的调节范围尽可能大,在图的方框中画出完整的测量电路图。
(2) 简要说明测量步骤,求出比例系数k,并测出待测物体的质量m。
(3) 请设想实验中可能会出现的一个问题。
器材(代号) |
规格 |
电流表(A1) |
量程10 mA,内阻r1待测(约40Ω) |
电流表(A2) |
量程500μA,内阻r2=750Ω |
电压表(V) |
量程10 V,内阻r3=10kΩ |
电阻(R1) |
阻值约100Ω,作保护电阻用 |
滑动变阻器(R2) |
总阻值约50Ω |
电池(E) |
电动势1.5V,内阻很小 |
开关(S) |
|
导线若干 |
|
5、用一只电流表和一只电压表测电池的电动势和内电阻的实验电路,有如图所示的a、b两种,采用a图测定E和r时产生的系统误差,主要是由于 。采用b图测定E和r时产生的系统误差,主要是由于 。为减少上述系统误差,当R≤Rv是,应采用 电路,用此电路做实验后,画出U-I图提一直线,然后考虑电表内阻的影响后进行了校正,又得到一直线,两线都画在此U-I图中,如图所示,一条是虚线,一条是实线,则图中虚线为 (填“已”或“未”)校正的直线。
4、如图所示电路(R1、R2为标准定值电阻)测量电源的电动势E和内阻r时,如果偶然误 差可忽略不计,则下列说法中正确的是:( )
A、电动势的测量值等于真实值
B、内电阻的测量值大于真实值
C、测量误差产生的原因是电流表具有内阻
D、测量误差产生的原因是测量次数太少,不能用图象法求E和r
若上图中的电流表去掉,改用量程适中的电压表来测量电源的电动势E和内电阻r:
①需要读取的数据是: ;
②其计算公式是: ;
③画出实验电路图。
3、将一改装后的电流表接入电路并进行校准,发现待测表的读数比标准表的读数偏大一些。如果表头G的满偏电流Ig是准确的,则出现误差的可能原因是:( )
A、Rg的测量值比真实值大 B、Rg的测量值比真实值小
C、所并联的R0比用公式计算出的偏小
D、所并联的R0比用公式计算出的偏大
2、用多用电表测电阻时:( )
A、表内电池的正极接的是红表笔 B、每次换挡要重新调零
C、若选择开关扳到欧姆挡的×1挡上,准确调零后,测某电阻时指针恰好指在刻度30-50的正中,则待测电阻的阻值等于40Ω
D、使用×1K挡测某电阻时,若指针偏转角度很小,应换成×100Ω或×10Ω挡测量
1、如果在示波器荧光屏上发现水平方向有一亮斑自左向右的移动图形,现要使它在水平方向出现一条亮线的办法是:( )
A、顺时针旋转辉度调节旋钮 B、调节衰减旋钮
C、调节扫描范围旋钮和扫描微调旋钮 D、调节Y增益旋钮
25.(20分)宇宙飞船进行长距离星际运行时,不能再用化学燃料,而可以采用一种新型发动机--离子发动机。它的原理是将电子(或为一价离子)射入稀有气体,使其离子化,然后从静止开始经电场加速后,从飞船尾部高速喷出,利用反作用使飞船本身得到加速。已知氙离子质量为m=2.2×10-25kg,电荷e=1.6×10-19C,加速电压U=275V。
(1)求喷出氙离子速度v0;
(2)为了使飞船得到F=3.0×10-2N的反冲推力,每秒需要喷射出多少质量的氙?
(3)飞船后喷的氙离子的等效、电流I是多少?
24.(18分)2003年10月15日,我国神舟五号载人飞船成功发射。这标志着我国的航天事业发展到了很高的水平。为了使飞船顺利升空,飞船需要一个加速过程。在加速过程中,宇航员处于超重状态。人们把这种状态下宇航员对座椅的压力与静止在地球表面时所受重力的比值,称为耐受力值,用表示。在选拔宇航员时,要求他在此状态的耐受力值为。宇航员杨利伟的值为10,(1)求:这种情况下飞船的加速度是多少?(2)神舟五号变轨后以的速度沿圆形轨道环绕地球运行,求轨道离地面的高度?已知地球半径R=6.4×103km,地面重力加速度g=10m/s2。

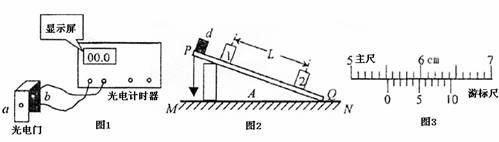

22.(18分)像打点计时器一样,光电计时器也是一种研究物体运动情况的常用计时仪器,其结构如图1所示,a、b分别是光电门的激光发射和接收装置,当有物体从a、b间通过时,光电计时器就可以显示物体的挡光时间.
现利用如图2所示装置测量滑块和长1m左右的木板间的动摩擦因数.图中MN是水平桌面,Q是木板与桌面的接触点,1和2是固定在木板上适当位置的两个光电门,与之连接的两个光电计时器没有画出.此外在木板顶端的P点还悬挂着一个铅锤,让滑块从木板的顶端滑下,光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10-2s和2.0×10-2s.用游标卡尺测量小滑块的宽度d,卡尺示数如图3所示.
(1)读出滑块的宽度d=__________________cm. (4分)
(2)滑块通过光电门1的速度v1=_________________m/s (3分);滑动通过光电门2的速度v2=_________________m/s(3分);(结果保留三位有效数字)。
(3)若仅提供一把米尺,已知当地的重力加速为g,为完成测量,除了研究v1、v2和两个光电门之间的距离L外,还需测量的物理量是_______________________________________________________
_____________________________________________________________________________________________________________ (4分)(说明各量的物理意义,同时指明代表物理量的字母).
(4)用(3)中各量求解动摩擦因数表达式 (4分)(用字母表示)
23(16分).为了安全,在公路上行驶的汽车间应保持必要的距离,已知某高速公路的最高限速为108km/h,假设汽车前方某一辆车突然停止,而后面司机从发现这一情况,经操纵刹车,到汽车开始减速所经历的时间(即反应时间)为0.5s,刹车时汽车受到的阻力是车的重力的0.5倍,则该公路上汽车的必要距离是多少?(g取10)
20.如右图所示,一物块以速度v1从曲面上A点处下滑,运动到B点处速度大小仍为v1,若 物块以速度v2(v2>v1)仍从A点下滑,则运动到B点时速度的大小将
A.稍大于v2 B.稍小于v2 C.等于v2 D.无法确定
21.如图所示,光滑绝缘水平面上带异号电荷的小球A、B,它们一起在水平向右的匀强电场中向右做匀加速运动,且保持相对静止。设小球A的带电量大小为QA,小球B的带电量大小为QB,下列判断正确的是
A.小球A带正电,小球B带负电,且QA>QB
B.小球A带正电,小球B带负电,且QA<QB
C.小球A带负电,小球B带正电,且QA>QB
D.小球A带负电,小球B带正电,且QA<QB
Ⅱ卷(物理,共72分)
