7.如右图是一提升重物用的直流电动机工作时的电路图电动机内阻为0.6Ω，R＝10Ω，直 流电压U＝160V，伏特表示数为110V，则通过电动机的电流强度为　　　　 　A ，输入电动机的电功率为　　　　 　W，电动机工作1h，所产生的热量为　　　　 　J。

(知识点：部分电路欧姆定律电功。能力培养：理解能力、分析能力。)

6.如下图所示，变阻器的总电阻是10Ω，连线电阻不计，则当它的滑动片向右移动时，在 A、B间能获得的最小电阻值为　　　　 ，最大电阻为　　　　 　。

(知识点：部分电路欧姆定律〓能力培养：综合分析能力。)

4.如右图所示为两条电阻丝的U-I图线，甲、乙图线分别与横坐标轴类角为α、β当两条电阻丝加以相同的电压时，其功率之比P_甲∶P_乙

A.tgα∶tgβ　　　　 B.tgβ∶tgα

C.tg²α∶tg²β　　　 D.tg²β∶tg²α

(知识点：U-I图像〓能力培养：理解能力，计算能力。)

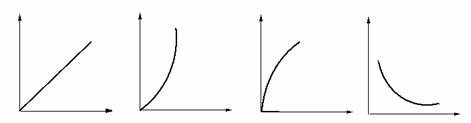

3.金属钠的电阻值对温度的高低非常“敏感”，下图中U-I图中可能表示金属钠电阻的u -I图线是：(　　　 )

(知识点：电阻率〓〓能力培养：分析能力)

2.在截面积为S的粗细均匀铜导体中流过恒定电流I，铜的电阻率为ρ，电子电量为e，则电子在铜导体中运行时受到的电场作用力为：(　 )

A.O　　 B.Iρe/S　　　　 C.IS/ρe　　　　　　 D.Ie/ρS

(知识点：电阻定律〓能力培养：理解能力、综合分析能力。)

1.在示波管中电子枪两秒内发射了6×10¹³个电子，则示波管中电流强度的大小为：(　　 )

A.4.8×10^-6A　　 B.3×10^-13A

C.9.6×10^-6A　　 D.3×10^-6A

(知识点：考查电流强度　 能力培养：理解能力、分析计算能力。)

8．力矩平衡法

有固定转动轴物体的平衡条件，其合力矩为零，即利用列、解方程。

[例8]　 (2001年津晋理综高考题)图12是轮船上悬挂救生艇的装置的简化示意图。A、B是船舷上的固定箍，以N₁、N₂分别表示固定箍A、B作用于吊杆的水平力的大小，已知救生艇所受的重力G=1500N，d=1m，L=0.8m。如吊杆的质量忽略不计，则(　　　　　　　 )

A．N₁=1200N，N₂=0　　　　　　　　　　　　 B．N₁=0，N₂=1200N

C．N₁=750N，N₂=750N　　　　　　　　　　 D．N₁=1200N，N₂=1200N

解析　 隔离吊杆如图13，分析受力有：绳向下的拉力T，箍A对杆的水平作用力N₁和竖直作用力N_A，箍B对杆的水平作用力N₂和竖直作用力N_B。

选B为转动轴，由力矩平衡可得 …………(1)

选A为转动轴，由力矩平衡可得 …………(2)

联立(1)(2)解得 N₁=1200N，N₂=1200N

因此，本题的正确选项为D。

上述处理平衡问题的8种方法，在处理具体问题时各有特点，针对具体总是灵活地选择恰当的方法，会使问题处理变得简捷明子。

7．假设法

假设法解决物体受力平衡问题，常用在判别相互接触物体间的静摩擦力方向。可先假设物体间接触面光滑即不受静摩擦力时，看物体会发生怎样的相对运动，再依据“静摩擦力方向与物体相对运动的趋势方向相反”并结合平衡条件进行判断、求解。

[例7]　 (1992年全国高考题)如图11所示，位于斜面上的物块的质量为M，在沿斜面向上的力F作用下，处于静止状态，斜面作用于物块的静摩擦力的(　　　　　 )

A．方向可能沿斜面向上　　　　　　 B．方向可能沿斜面向下

C．大小可能等于零　　　　　　　　　 D．大小可能等于F

解析　 除斜面可能作用于物块的静摩擦力f年，物块在沿斜面方向，受到重力的下滑分力和沿斜面方向向上的力F这两个力的作用。

若，则f=0；若，则f≠0且沿斜面向下；若，则f≠0且沿斜面向上，此时有，当时，。

本题的正确选项为A、B、C、D。

6．相似三角形法

物理上的矢量可用有向线段表示，矢量的合成与分解又遵守平行四边形法则或三角形法则，这样就构成了一个矢量三角形(平行四边形可分为两个三角形)，如果能找到一个由已知量构成的三角形与之相似，那么“相似三角形的对应线段分别成比例”，这一知识就可用于处理物理问题。

[例6]　 绳子一端拴着一小球，另一端绕在钉子上，小球放在一光滑的大半球上静止，如图10所示。由于某种原因，小球缓慢地沿球面向下移动，在此过程中，球面的支持力和绳子的拉力如何变化？

解析　 本题中小球缓慢移动能看成平衡状态。如图10所示，小球受到3个共点力G、F_N、T作用而处于平衡状态，由G、F_N、T三力组成的力矢量三角形与三角形OAB相似。

设球重为G，大半球半径为R，钉子到球面最高点之距为h，此时绳子长为L，则有　　　　　　

所以　

其中，G、R、h均不变，当L增加时，F_N不变，T增大，所以，本题结论为支持力不变，拉力增大。

5．拉密定理法

3个共点力平衡时，每一个力与其所对角的正弦成正比。如图7所示，有(证略)

[例5]　 (2003年全国理综高考题)如图8所示，一个半球形的碗放在桌面上，碗口水平，O点为其球心，碗的内表面及碗口是光滑的。一根细线跨在碗口上，线的两端分别系有质量为和的小球，当它们处于平衡状态时，质量为的小球与O点的连线与水平面的夹角为。两小球的质量比为(　　　　　　　 )

A．　　　　　　　　　　　 B．　　　　　　　　　　　 C．　　　　　　　　　　　 D．

解析　 选m₁小球为研究对象，分析受力如图9所示，它受重力G、碗的支持力F_N、线的拉车T(大小等于m₂g)3个共点力作用而平衡。应用拉密定理，有

所以　　　 　　　　　　 故选项A正确。
