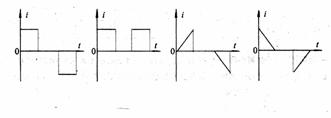

12．如图9所示，两平行虚线间的区域内存在着匀强磁场，较小的三角形线圈abc的ab边与磁场边界平行。线圈匀速向右运动穿过磁场区域。图10中的哪个图可以定性地表示线圈在穿过磁场的过程中感应电流随时间变化的规律？(　 )　　　　　　　　　　　　　　　 图9

　　　　 (A)　 (B)　　 (C)　 (D)

　　　　　　　　　　　 图10

11．一个圆环形闭合导体线圈a平放在水平面上，在a的正上方固定一竖直的螺线管b，b的铁心与a不接触，a、b的轴线重合。螺线管与电源和滑动变阻器连接成如图8所示的电路。当移动滑动变阻器的触头P时，圆环a中将产生感应电流，同时a对水平面的压力N将发生变化。如果要使圆环a中产生图中所示方向的感应电流，　　 图8

则下面的说法中正确的是(　 )

(A)P应向上滑，N大于a的重力

(B)P应向下滑，N大于a的重力

(C)P应向上滑，N小于a的重力

(D)P应向下滑，N小于a的重力

10．如图7所示，线圈A连接两光滑

平行导轨，导轨上横放着导体MN，

并处于垂直纸面向里的匀强磁场中，

线圈C闭合，现使MN沿导轨向右运动，并设运动过程中，回路中电阻不变，　　　　　　　 图7

为了使线圈C产生如图7所示的感生电流，MN应向右做(　 )

(A)匀速运动　 (B)加速运动

(C)减速运动　　 (D)以上说法都对

9．一理想变压器的原线圈连接一只电流表，

副线圈接入电路的匝数可以通过滑动触头Q

调节。如图6所示，在副线圈两输出端连接了定值电阻R₀和滑动变阻器R，P为滑动变阻器的滑动触头。在原线圈上加一电压为U的交流电。则(　 )　　　　　　　　　　　　　　　　　　 图6

(A)保持Q的位置不动，将P向上滑动时，电流表的读数变大

(B)保持Q的位置不动，将P向上滑动时，电流表的读数变小

(C)保持P的位置不动，将Q向上滑动时，电流表的读数变大

(D)保持P的位置不动，将Q向上滑动时，电流表的读数变小

8．直导线ab长为L，水平放置在匀强磁场中，磁场方向如图5所示，磁感应强度为B，导线中通有恒定电流，电流强度为I，则(　 )

(A)导线所受安培力大小为BIL

(B)若电流方向由b向a，则安培力方向竖直向上　　　

(C)若使导线在纸面内转过a角，则安培力大小

变成BILsina　 　　　　　　　　　　　　　　　　　　　图5

(D)若使导线在纸面内转过a角，则安培力大小仍为BIL

7．图4为示波管中电子枪的原理示意图。

示波管内被抽成真空，A为发射热电子的阴极，K为接在高电势点的加速阳极，A、K间电压为U。电子离开阴极时的速度可以忽略，　　　　　　　　 图4

电子经加速后从K的小孔中射出时的速度大小为v。

下面的说法中正确的是(　 )

(A)如果A、K间距离减半而电压仍为U不变，则电子离开K时的速度变为2v

(B)如果A、K间距离减半而电压仍为U不变，则电子离开K时的速度变为

(C)如果A、K间距离保持不变而电压减半，则电子离开K时的速度变为

(D)如果A、K间距离保持不变而电压减半，则电子离开K时的速度变为v

6．图3的四个图中，闭合金属圆环均静置于光滑的水平面上，圆环的圆心为O。直导线ab固定于同一水平面上且与金属环绝缘，二者之间的摩擦不计，ab中通有由a至b的电流。当ab中的电流增大时，金属环向左平动的是(　 )

　　　　 (A)　　 (B)　　 (C)　 (D)

　　　　　　　　　　　 图3

5．LC振荡电路在某时刻的电流方向如图2所示，且此电流正在增大，则以下说法正确的是(　 )

(A)电路中的电容器处于充电的过程

(B)电路中的电容器处于放电的过程

(C)电路中线圈内的磁场在增强

(D)电路中线圈内的磁场在减弱　　　　　　　　　　 　

　　　　　　　　　　　　　　　　　　　　　　　　　　 图2

4．关于静电场，下面说法正确的是(　 )

(A)电场中某两点的电场强度大小相等，则这两点的电势一定相等

(B)电场中某两点的电势相等，则这两点电场强度的大小一定相等

(C)电荷在电场中某点受力为零，则该点场强一定为零

(D)电荷在电场中仅受电场力作用，由静止开始一定沿电场线运动

3．如图1所示电路，开关S₁、S₂均处于闭合状态。在分别断开S₁、S₂后的短暂过程中，关于流过电阻R₁、R₂的电流方向，以下判断正确的是(　 )

(A)若只断开S₁，流过R₁的电流方向为自左向右　　 图1

(B)若只断开S₁，流过R₁的电流方向为自右向左

(C)若只断开S₂，流过R₂的电流方向为自左向右

(D)若只断开S₂，流过R₂的电流方向为自右向左
